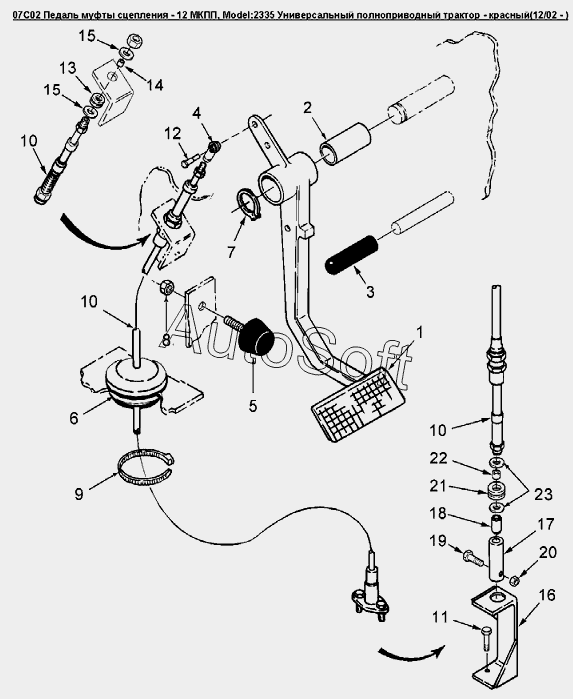

Каталог запасных частей к технике: Versatile серии 2000 (2008). 07C02 Педаль муфты сцепления - 12 МКПП
12
23
22
21
20
19
18
17
16
16
16
15
15
14
13
12
12
12
1
12
11
10
10
10
9
8
7
6
5
4
3
2
1
1
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***7 | Педаль сцепления L4WD | |
| 1 | 8***0 | Педаль сцепления | |
| 1 | 9***4 | Педаль сцепления | |
| 2 | 5***8 | Втулка бронзовая, диам.внутр.1.003 наруж. 1.128 длина 1.0dm | |
| 3 | 9***5 | Фиксатор педали сцепления/тормоза | |
| 4 | 2***2 | Вилка 1/4-24 | |
| 5 | 8***5 | Крепление бампера | |
| 6 | 9***4 | Кольцо уплотнительное, диам.внут. 0.37 наруж. 1.75 толщина 0.64dm | |
| 7 | 2***1 | Стопорное кольцо диам.1.00dm | |
| 8 | 1***8 | Гайка Gr-5 Pl UNF 0.31 | |
| 9 | 2***7 | Накладка соединительная, нейлоновая, регулируемая | |
| 10 | 8***7 | Трос трансмиссии | |
| 11 | 4***8 | Болт M6x1.0x40.0 Cl 8.8 | |
| 12 | 8***4 | Болт | |
| 12 | 8***1 | Контргайка с нейлоновой вставкой 3/8UNF GR5 P | |
| 12 | V***9 | Болт 0.375x24unfx1.75 Gr-5 | |
| 13 | 8***8 | Уплотняющее кольцо, внутр. o 3/4, 3/16GT, внеш. o | |
| 14 | 8***9 | Прокладка внешн o 19,05, внутр o 16,00, длини 8,50 | |
| 15 | 8***9 | Шайба диам.внутр.0.688 наруж.1.75 толщина 0.134dm, сталь Pl | |
| 16 | 8***2 | Опора изолятор | |
| 16 | 8***8 | Сварной кронштейн изолятора | |
| 17 | 8***9 | Изоляционная втулка сцепления | |
| 18 | 8***8 | Муфта со втулкой | |
| 19 | 4***8 | Болт M6x1.0x40.0 Cl 8.8 | |
| 20 | 8***5 | Контргайка с нейлоновой вставкой M6 класс 10 PL | |
| 21 | 8***8 | Уплотняющее кольцо, внутр. o 1,00, 1/4GT, внеш. o | |
| 22 | 8***7 | Прокладка компрессора | |
| 23 | 8***1 | Шайба Sae P .75 Na2032 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
