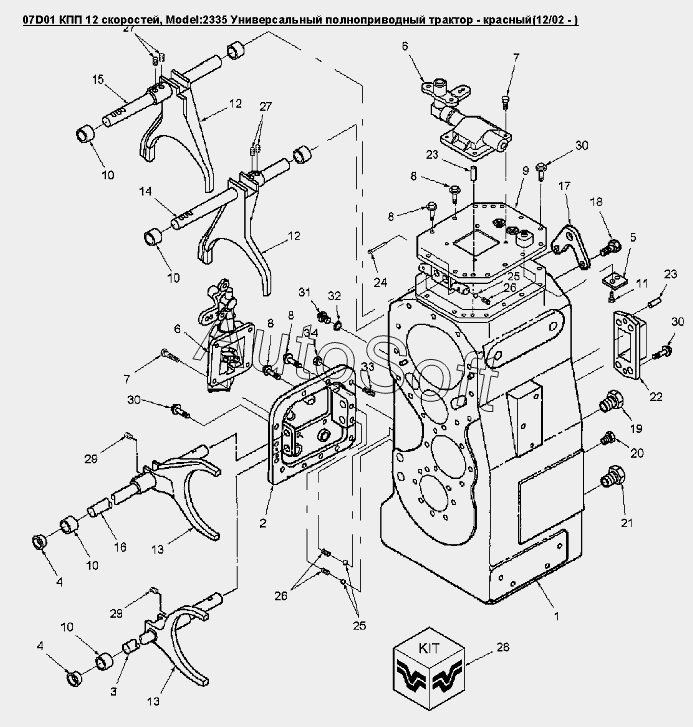

Каталог запасных частей к технике: Versatile серии 2000 (2008). 07D01 КПП 12 скоростей
26
26
18
19
20
21
22
23
23
24
25
25
17
27
27
28
29
29
30
30
30
31
32
33
34
9
2
2
2
3
4
4
5
6
6
7
7
8
8
8
8
1
10
10
10
10
11
12
12
13
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***9 | Штуцер | |
| 2 | 8***6 | Крышка | |
| 2 | 8***1 | Крышка | |
| 3 | 8***0 | Балка контрпривода | |
| 4 | 8***3 | Уплотнение | |
| 5 | 8***9 | Направляющая пластина | |
| 6 | 8***4 | Переключатель в сборе, МКПП | |
| 7 | 8***8 | Болт | |
| 8 | 9***8 | Болт M12x40 Cl-8.8 | |
| 9 | 8***4 | Крышка механизма переключения, 12КПП, L4WD | |
| 10 | 8***6 | Втулка балки трансмиссии с'емная | |
| 11 | 3***9 | Болт M8x1.25x12 Cl-8.8 | |
| 12 | 8***7 | Вилка переключения передач А и В | |
| 13 | 8***2 | Вилка переключения передач С и D | |
| 14 | 8***5 | Балка переключения А | |
| 15 | 8***6 | Балка переключения В | |
| 16 | 8***1 | Шток вилки переключения диапазонов | |
| 17 | 8***3 | Кронштейн | |
| 18 | 9***6 | Болт M12x25 8.8PL | |
| 19 | 2***6 | Пробка 1 5/16-12 1407 КПП | |
| 20 | 8***7 | Пробка 7/8 - 14unf | |
| 21 | 8***2 | Пробка с шестигранной головкой | |
| 22 | 8***5 | Крышка штоков переключения | |
| 23 | 8***5 | Штифт 12.0x24.0 | |
| 24 | 8***0 | Фиксатор 0.15х1.50dm | |
| 25 | 5***2 | Шарик стальной d.13/32dm | |
| 26 | 8***8 | Пружина направляющей механизма переключения передач, длина 42мм | |
| 27 | 8***2 | Болт M10x1.5x10 | |
| 28 | 8***8 | Набор уплотнений и прокладок | |
| 29 | 8***4 | Набор болтов M12x1.25 | |
| 30 | 9***6 | Болт M12x1.75x30 Cl-8.8 | |
| 31 | 8***0 | Пробка | |
| 32 | 8***1 | Прокладка, 12 КПП | |
| 33 | 8***3 | Болт М12 | |
| 34 | 3***5 | Гайка M12х1.75 |
