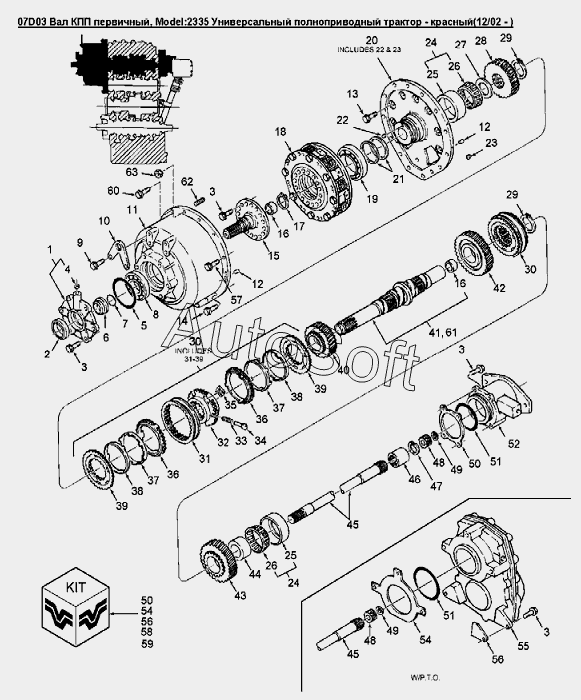

Каталог запасных частей к технике: Versatile серии 2000 (2008). 07D03 Вал КПП первичный
1
2
3
3
3
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
16
17
18
19
20
21
22
23
24
24
27
28
29
29
30
30
31
32
33
34
35
36
36
37
37
38
38
39
39
40
41
42
43
44
45
45
46
47
48
48
49
49
50
50
51
51
51
51
52
54
54
56
56
57
58
59
60
61
62
52a
64
63
63
63
63
63
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***7 | Крышка муфты сцепления | |
| 10 | 8***3 | Кронштейн | |
| 11 | 8***6 | Корпус муфты | |
| 12 | 8***5 | Штифт 12.0x24.0 | |
| 13 | 9***6 | Болт M12x1.75x30 Cl-8.8 | |
| 14 | 8***3 | Болт M12x1.75x65 Cl-8.8 | |
| 15 | 8***7 | Фланец входного вала сцепления трансмиссии | |
| 16 | 8***5 | Втулка | |
| 17 | 3***1 | Стопорное кольцо М55 | |
| 18 | 8***5 | Муфта фрикционная, дисковая | |
| 19 | 8***8 | Подшипник шариковый 105.00IDX145.0ODX20.0 | |
| 2 | 8***8 | Уплотнение масляное внут. O2,38хвнеш. O3,35х0, | |
| 20 | 8***2 | Плита с пробкой и отверстием | |
| 21 | 8***2 | Кольцо уплотнительное | |
| 22 | 8***1 | Пробка 1/8 | |
| 23 | 8***1 | Ввертыш М8х1.25 внут.диам.4 | |
| 24 | 8***4 | Подшипник 55.0IDX120.0ODX31.50 | |
| 27 | 8***0 | Прокладка | |
| 28 | 8***7 | Колесо зубчатое z=34 | |
| 29 | 8***6 | Кольцо стопорное | |
| 3 | 9***6 | Болт M12x1.75x30 Cl-8.8 | |
| 30 | 8***4 | Синхронизатор ZF D 135 AND 128 | |
| 31 | 8***5 | Втулка синхронизатора скользящая ZF-D 135/128 | |
| 32 | 8***1 | Корпус синхронизатора трансмиссии в сборе | |
| 33 | V***4 | Пружина синхронизатора | |
| 34 | 8***5 | Фиксатор шестерни синхронизатора | |
| 35 | 8***2 | Элемент - муфта синхронизатора трансмиссии | |
| 36 | 8***0 | Кольцо внешнее | |
| 37 | 8***9 | Кольцо промежуточной шестерни | |
| 38 | 8***8 | Кольцо внутреннее | |
| 39 | 8***7 | Диск муфты сцепления | |
| 4 | 8***7 | Дроссель M8х1.25 - 8 диам.1.8 | |
| 40 | 8***6 | Колесо зубчатое z=31 | |
| 41 | 8***4 | Вал входной с втулкой | |
| 42 | 8***9 | Колесо зубчатое z=40 | |
| 43 | 8***8 | Колесо зубчатое z=37 | |
| 44 | 8***1 | Манжета зубчатого колеса Z=40 входного вала транс | |
| 45 | 8***4 | Вал насоса и механизма отбора мощности | |
| 46 | 8***5 | Муфта привода насоса | |
| 47 | 3***5 | Стопорное кольцо диам.М42 | |
| 48 | 8***4 | Колесо зубчатое | |
| 49 | 4***5 | Стопорное кольцо | |
| 5 | 8***8 | Кольцо уплотнительное JIS G130 | |
| 50 | 8***7 | Набор прокладок | |
| 51 | 8***7 | Кольцо уплотнительное JIS G115 | |
| 51 | 8***7 | Набор прокладок | |
| 52 | 8***6 | Адаптер | |
| 52a | 8***5 | Корпус подшипника | |
| 54 | 8***3 | Прокладка | |
| 56 | 8***4 | Прокладка | |
| 57 | 9***8 | Болт M12x40 Cl-8.8 | |
| 58 | 8***0 | Набор прокладок и уплотнений трансмиссии | |
| 59 | 8***8 | Набор уплотнений и прокладок | |
| 6 | 8***5 | Манжета | |
| 60 | 9***7 | Болт M 12х1.75х50 Cl-8.8 | |
| 61 | 8***7 | Вал входной | |
| 62 | 8***3 | Болт М12 | |
| 63 | 8***3 | Раздаточная коробка, 12МКПП | |
| 63 | 8***9 | Раздаточная коробка 12МКПП L4WD | |
| 63 | 8***9 | Раздаточная коробка 12МКПП HHP-L4WD | |
| 64 | 3***5 | Гайка M12х1.75 | |
| 7 | 8***4 | Кольцо уплотнительное JIS G45 сцепления | |
| 8 | 8***7 | Подшипник шариковый 55.00IDX120.0ODX29.0 | |
| 9 | 9***6 | Болт M12x1.75x30 Cl-8.8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
