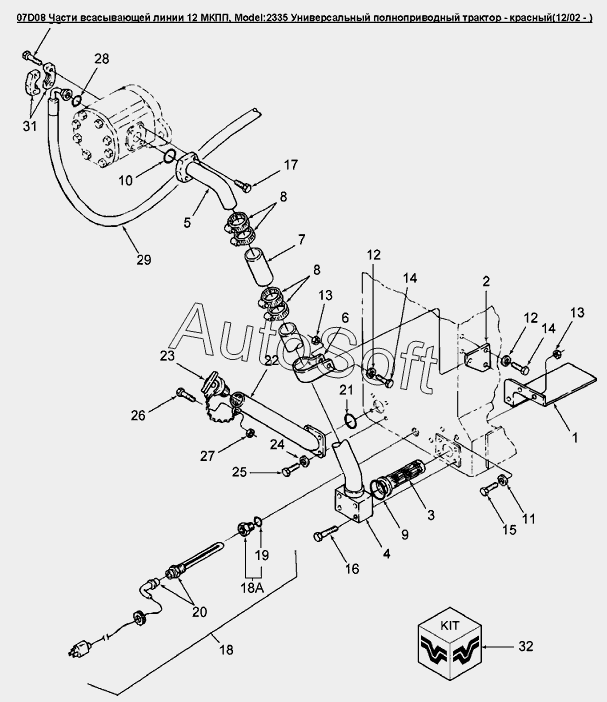

Каталог запасных частей к технике: Versatile серии 2000 (2008). 07D08 Части всасывающей линии 12 МКПП
1
2
3
4
5
6
7
8
8
9
10
11
12
12
13
13
14
14
15
16
17
18
18А
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***9 | Экран защитный | |
| 10 | 8***4 | Уплотнительное кольцо JIS P44 | |
| 11 | 8***2 | Шайба уплотнительная | |
| 12 | 1***6 | Шайба стопорная M12 PL | |
| 13 | 3***5 | Гайка M12х1.75 | |
| 14 | 9***6 | Болт M12x1.75x30 Cl-8.8 | |
| 15 | 9***6 | Болт M12x1.75x30 Cl-8.8 | |
| 16 | 8***4 | Винт с гексагональной головкой с фланцами M12x75 | |
| 17 | 2***0 | Винт с гексагональной головкой 0.44x1.00 Gr8 Pl | |
| 18 | V***9 | Подогреватель | |
| 18А | 8***3 | Адаптер гидросистемы .825 Od | |
| 19 | 9***9 | Кольцо уплотнительное вн. O 1.048xтолщина 0.116 | |
| 2 | 8***9 | Кронштейн | |
| 20 | 8***3 | Подогреватель масла в картере КПП | |
| 21 | 5***5 | Уплотнительное кольцо | |
| 22 | 9***7 | Трубка-фильтр КПП | |
| 23 | 9***8 | Колпачок патрубка наливного | |
| 24 | 4***3 | Шайба 13.00X24.00X2.5 HDN PL | |
| 25 | 8***9 | Болт шестигранный 0.50x1.50GR5 PL | |
| 26 | 8***2 | Болт шестигранный FLG USR M 6 X 16 PL | |
| 27 | 8***5 | Контргайка с нейлоновой вставкой M6 класс 10 PL | |
| 28 | 2***6 | Уплотнительное кольцо внут. O 0,984, толщина 0,139 | |
| 29 | 9***0 | Рукав 3/4dmх515мм 100R1 | |
| 3 | 8***6 | Фильтр всасывания | |
| 30 | 9***5 | Болт Gr8 3/8dm16x1dm | |
| 31 | 9***8 | Хомут | |
| 32 | 8***8 | Набор уплотнений и прокладок | |
| 4 | 8***8 | Всасывающий патрубок, нижний | |
| 5 | 8***7 | Трубка | |
| 6 | 8***0 | Хомут | |
| 7 | 8***5 | Патрубок | |
| 8 | 8***2 | Зажим 2.5 | |
| 9 | 8***7 | Кольцо уплотнительное JIS P50, трансмиссия |
