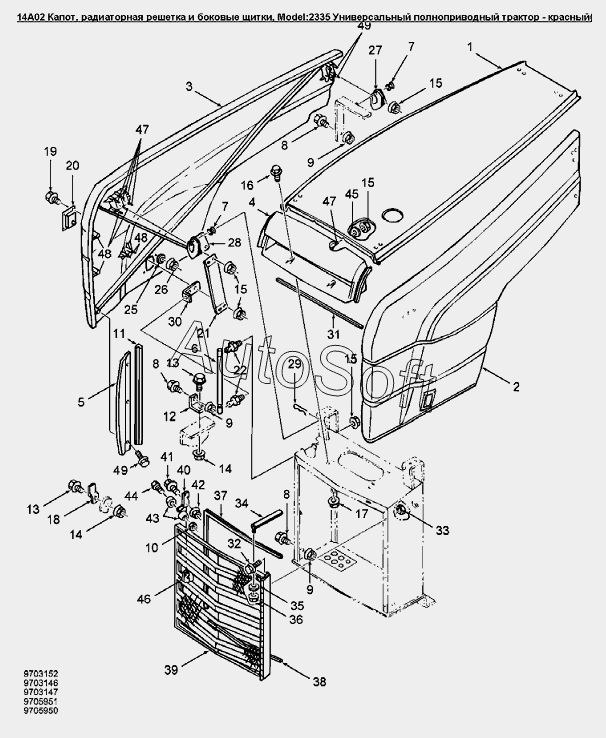

Каталог запасных частей к технике: Versatile серии 2000 (2008). 14A02 Капот, радиаторная решетка и боковые щитки
1
1
1
2
2
2
3
3
3
4
4
4
5
5
5
6
7
7
8
8
8
9
9
9
10
11
11
11
12
13
13
14
14
15
15
15
15
16
17
18
19
20
21
21
21
22
25
26
27
27
27
28
28
28
28
28
28
28
29
30
31
32
33
34
35
36
37
38
39
39
39
39
40
41
42
43
44
45
46
47
47
48
48
49
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 86050277 | 8***7 | Гайка 5/16-18 | |
| 86511315 | 8***5 | Шайба 8.62X16.00X1.60 PL | |
| 1 | 8***8 | Капот, центральная часть, L4WD | |
| 1 | 8***7 | Верхняя центральная часть капота, красная | |
| 2 | 8***0 | Экран левый боковой | |
| 2 | 8***9 | Левая боковина облицовки, красная | |
| 3 | 8***9 | Экран правый боковой | |
| 3 | 8***8 | Правая боковина облицовки, красная | |
| 4 | 8***5 | Гнездо фонаря | |
| 4 | 8***6 | Гнездо фонаря | |
| 5 | 9***7 | Кронштейн левый | |
| 5 | 9***8 | Кронштейн правый | |
| 6 | 9***9 | Пружина пневматическая | |
| 7 | 9***8 | Втулка | |
| 8 | 9***3 | Отбойник | |
| 9 | 8***4 | Гайка FLG USR 0.313NF | |
| 10 | 8***3 | Гайка №8 Nc Gr-5 Pl | |
| 11 | 8***5 | Уплотнительная накладка нижней части капота, 900 м | |
| 11 | 8***7 | Уплотнение | |
| 12 | 8***7 | Кронштейн ограничителя хода буфера | |
| 13 | 2***7 | Винт с гексагональной головкой с фланцами M12 x 1. | |
| 14 | 4***6 | Гайка M12 Usr Pl | |
| 15 | 8***8 | Гайка шестигранная USR M 8 PL | |
| 16 | 8***6 | Болт шестигранный FLG HVY M10x1.5x20 | |
| 17 | 4***5 | Гайка M10 Usr Pl | |
| 18 | 8***8 | Кронштейн, L4WD | |
| 19 | 8***6 | Болт шестигранный FLG M6 X 20 PLBL | |
| 20 | 9***0 | Подкладка | |
| 21 | 8***1 | Крепление левой боковины облицовки | |
| 21 | 8***2 | Крепление правой боковины облицовки | |
| 22 | 8***1 | Шаровый палец | |
| 25 | 9***9 | Шайба диам.внут.6.62, наруж.12.0, толщина 1.6мм, сталь | |
| 26 | 8***5 | Контргайка с нейлоновой вставкой M6 класс 10 PL | |
| 27 | 9***3 | Кронштейн левого заднего шарнира | |
| 27 | 9***4 | Кронштейн левого заднего шарнира | |
| 28 | 8***6 | Кронштейн шарнира, двигатель Qsm-11 | |
| 28 | 8***7 | Кронштейн навески первого переднего щита | |
| 28 | 8***4 | Кронштейн навески левой передней боковины | |
| 28 | 8***5 | Кронштейн навески правой передней боковины | |
| 29 | P***L | Топливный цилиндр | |
| 30 | 8***8 | Опора пружины регулятора газа | |
| 31 | 8***2 | Уплотненитель гнезда фары | |
| 32 | 2***9 | Болт шестигранный USR M10x20 PL | |
| 33 | 8***9 | Гайка шестигранная M10 класс 10 PL | |
| 34 | 8***7 | Фиксатор радиаторной решетки | |
| 35 | 8***7 | Шайба 8x20 3-Ply | |
| 36 | 9***3 | Контргайка с нейлоновой вставкой M8 класс 8 PL | |
| 37 | 9***3 | Уплотнение решетки радиатора, длина 1820мм, резина | |
| 38 | 9***2 | Нижнее уплотнение решетки радиатора | |
| 39 | 8***8 | Решетка радиатора | |
| 39 | 8***9 | Решетка радиатора | |
| 40 | 8***4 | Затвор решетки | |
| 41 | 8***1 | Болт шестигранный FLG USR M 6x30 PL | |
| 42 | 8***4 | Гайка шестигранная FLG USR M 6 PL | |
| 43 | 9***2 | Кнопка dmрешетка + капотdm | |
| 44 | 8***5 | Крепежный винт с плоскоконической головкой #8 X 1. | |
| 45 | 8***5 | Шайба 8.62X16.00X1.60 PL | |
| 46 | 8***2 | Эмблема | |
| 47 | 8***2 | Болт | |
| 48 | 9***8 | Шпилька M8 X 15 PL, специальная | |
| 49 | 8***8 | Болт 5/16-14х3/4dm |
