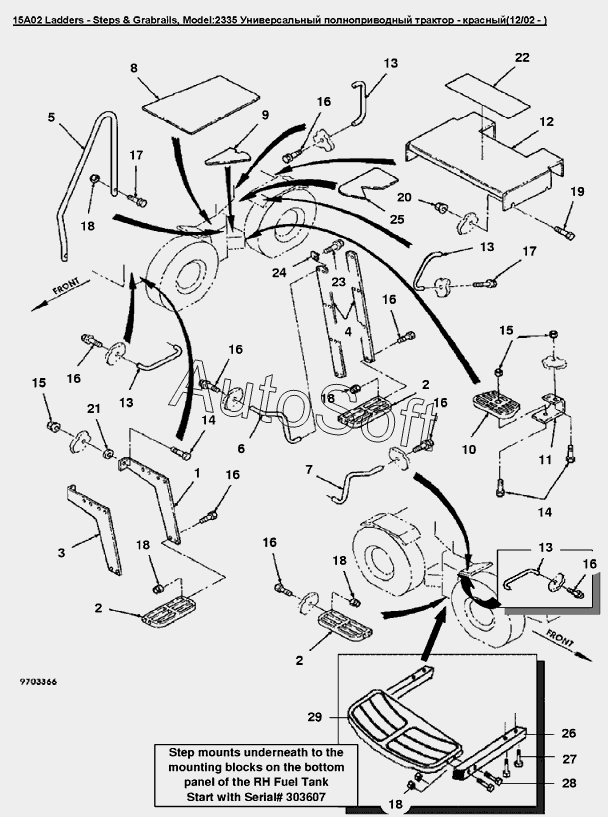

Каталог запасных частей к технике: Versatile серии 2000 (2008). 15A02 Лестница и поручни
21
12
12
13
13
13
13
14
14
15
15
16
16
16
16
16
16
16
16
17
17
18
18
18
18
18
19
20
12
22
23
24
25
26
27
28
29
6
1
1
2
2
2
3
3
3
4
4
4
5
5
5
1
6
6
7
7
7
8
9
10
11
11
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***7 | Левый кронштейн подножки L4WD | |
| 1 | 8***4 | Левый кронштейн подножки L4WD | |
| 2 | 8***2 | Подножка | |
| 3 | 8***4 | Правый кронштейн подножки L4WD | |
| 3 | 8***1 | Правый кронштейн подножки L4WD | |
| 4 | 8***3 | Боковина лестницы, ширина 102мм длина 900мм | |
| 4 | 8***0 | Боковые поручни основной лестницы, красные | |
| 5 | 8***2 | Поручень основной, диам. 31.75мм | |
| 5 | 8***9 | Перила основные красные | |
| 6 | 8***1 | Поручень левый, диам. 19.05мм | |
| 6 | 8***8 | Поручень левый красный | |
| 7 | 8***0 | Поручень правый, диам. 19.05мм | |
| 7 | 8***7 | Поручень правый, диам. 19.05мм | |
| 8 | 9***6 | Подножка | |
| 9 | 9***5 | Ступенька задней рамы | |
| 10 | 8***6 | Накладка алюминиевая | |
| 11 | 8***9 | Кронштейн подножки | |
| 11 | 8***6 | Крепление подножки (красн.) | |
| 12 | 8***8 | Щит L4WD | |
| 12 | 8***5 | Щит L4WD | |
| 13 | 9***4 | Поручень L4WD | |
| 14 | 4***8 | Болт M16x40.8 Cl-8.8 | |
| 15 | 9***0 | Гайка M16 Cl-8 Pl | |
| 16 | 9***2 | Болт M10x1.50x30 | |
| 17 | 9***4 | Винт с гексагональной головкой с фланцами Cl-8.8 P | |
| 18 | 9***3 | Контргайка металлическая М10 | |
| 19 | 9***8 | Болт M12x35 | |
| 20 | 8***7 | Гайка M12 Gr10 Plt | |
| 21 | 1***0 | Шайба | |
| 22 | 9***6 | Противоскользящая накладка на задней раме | |
| 23 | 9***3 | Винт с гексагональной головкой с фланцами M10x40 | |
| 24 | 8***3 | Шайба 10.77X20.00X2.00 PL | |
| 25 | 8***6 | Подножка задней рамы | |
| 26 | 8***4 | Квадратная трубка для крепления правой ступени | |
| 27 | 9***5 | Болт M10x1.5x60 Cl 8.8 | |
| 28 | 9***7 | Болт M 12х1.75х50 Cl-8.8 | |
| 29 | 8***7 | Ступенька красная |
