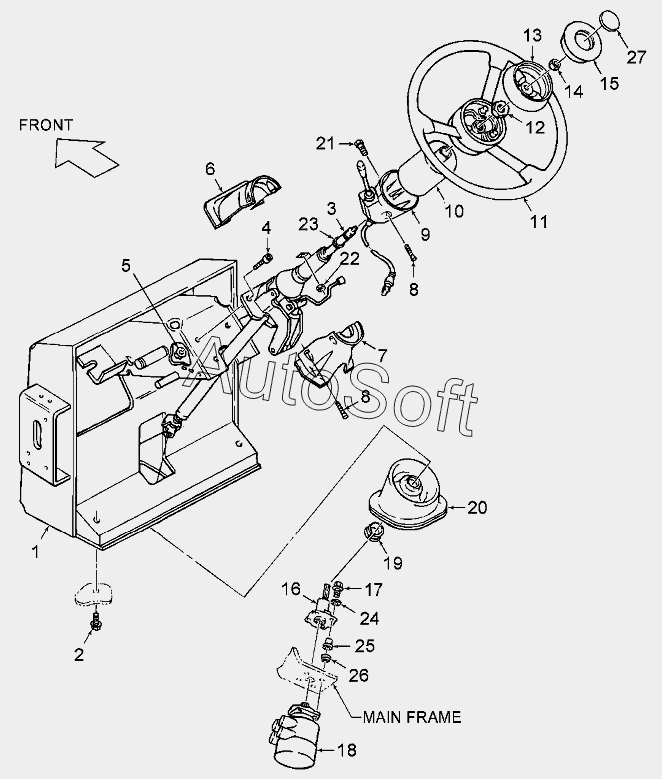

Каталог запасных частей к технике: Versatile серии 2000 (2008). 03B01 Крепление рулевой колонки
1
2
3
3
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***8 | Панель | |
| 2 | 2***9 | Болт шестигранный USR M10x20 PL | |
| 3 | 8***8 | Рулевая колонка L4WD | |
| 3 | 8***3 | Рулевая колонка в сборе | |
| 4 | 8***7 | Нарезной болт M10 X 1.5 X 25 12.9 | |
| 5 | 4***5 | Гайка M10 Usr Pl | |
| 6 | 9***5 | Верхняя крышка рулевой колонки | |
| 7 | 9***3 | Нижняя крышка рулевой колонки | |
| 8 | 2***6 | Болт М6х5/8dm | |
| 9 | 9***3 | Переключатель сигнала поворота | |
| 10 | 9***7 | Крышка телескопа | |
| 11 | 9***0 | Колесо рулевое | |
| 12 | N***S | Левая боковина в сборе | |
| 13 | 9***1 | Кольцо | |
| 14 | 9***3 | Контргайка с нейлоновой вставкой M8 класс 8 PL | |
| 15 | 8***8 | Центральный колпачек клапана рулевого управления | |
| 16 | 8***0 | Короткая рулевая колонка | |
| 17 | 9***9 | Болт G5 3/8dm-16x1-3/4dm | |
| 18 | 9***0 | Агрегат рулевой | |
| 19 | 9***0 | Втулка, нейлон | |
| 20 | 9***2 | Чехол | |
| 21 | 8***6 | Болт шестигранный M 5x16 8.8PL | |
| 22 | 4***6 | Гайка M5 | |
| 23 | 2***0 | Уплотнительное кольцо, внут.диам.0.862dm толщина 0.103dm | |
| 24 | 8***8 | Шайба диам.внутр.10.2 наруж.28.4 толщина 3.0мм, сталь | |
| 25 | 8***3 | Изолятор | |
| 26 | 8***7 | Прокладка рулевого механизма | |
| 27 | 8***9 | Кнопка звукового сигнала с логотипом BVI |
