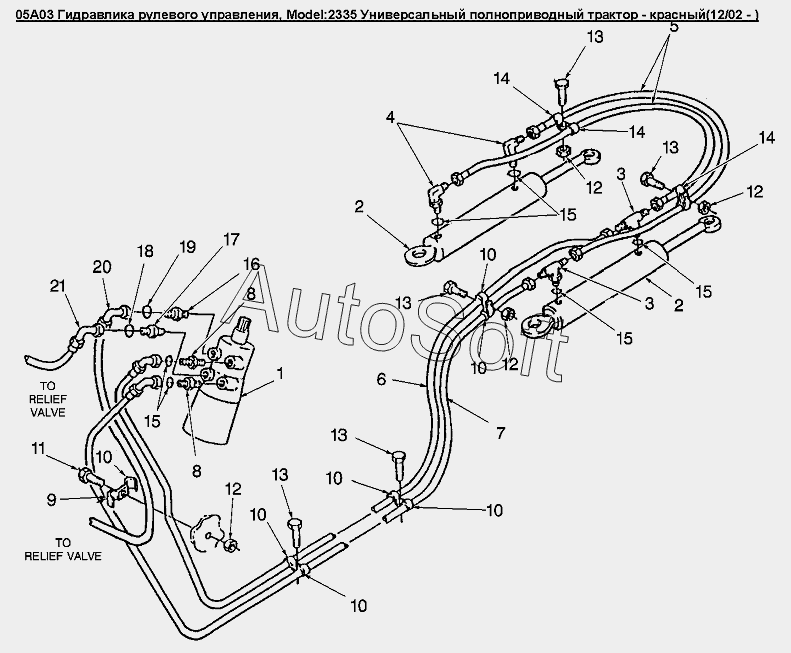

Каталог запасных частей к технике: Versatile серии 2000 (2008). 05A03 Гидравлика рулевого управления
11
21
20
19
18
17
16
15
15
15
15
14
14
14
13
13
13
13
13
12
12
12
12
1
10
10
10
10
10
10
10
9
8
8
7
6
5
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Агрегат рулевой | |
| 2 | 9***0 | Цилиндр гидравлический рулевого управления L4WD | |
| 3 | 8***6 | Тройник с боковым отводом 7/8JIC X 7/8ORB | |
| 4 | 1***0 | Патрубок 90 7/8MJICx7/8ORB | |
| 5 | 9***4 | ГИДРОШЛАНГ | |
| 6 | 9***0 | ГИДРОШЛАНГ | |
| 7 | 9***1 | ГИДРОШЛАНГ | |
| 8 | 8***2 | Переходник рулевого управления 7/8JIC X1 1/16ORB | |
| 9 | 8***7 | Рукав 3/4dmx400 | |
| 10 | 8***6 | Фиксатор 15/16dm | |
| 11 | 4***0 | Болт M10x30 Cl-8.8 | |
| 12 | 4***5 | Гайка M10 Usr Pl | |
| 13 | 4***8 | Болт M10x1.5x20 Cl 8.8 | |
| 14 | V***1 | Хомут 7/8dm | |
| 15 | 1***9 | Кольцо уплотнительное вн. O 0.8xтолщина 0.09 N | |
| 16 | 8***6 | Штуцер 1 5/16JICX1 1/16ORB | |
| 17 | 2***4 | Тройник со штуцером под 37° | |
| 18 | 1***6 | Кольцо уплотнительное вн. O 0.924xтолщина 0.116 | |
| 19 | 1***8 | Кольцо уплотнительное HYD/F 1.171IDx0.116TH | |
| 20 | 8***4 | Шланг в сборе 3/4 X 1470 100R17 | |
| 21 | 8***4 | Шланг в сборе 1.00 X 450 100R17 |
