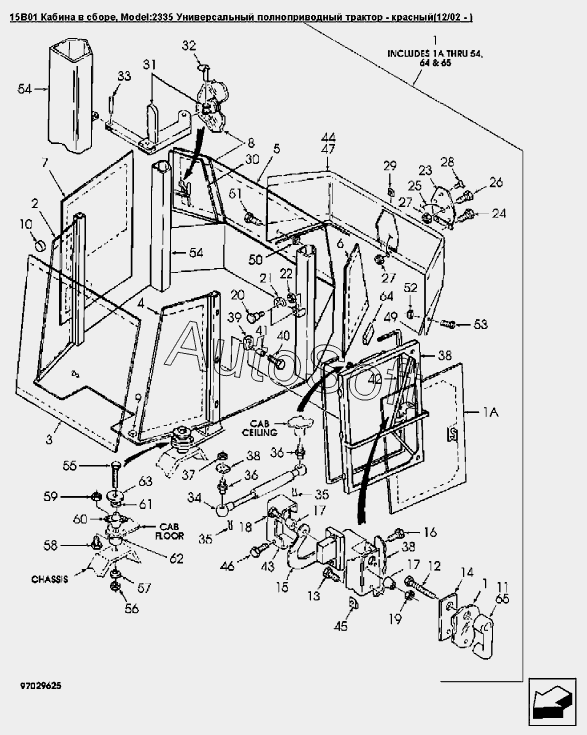

Каталог запасных частей к технике: Versatile серии 2000 (2008). 15B01 Кабина в сборе
1
1
1A
2
3
4
5
6
7
8
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
25
26
27
27
28
29
30
31
32
33
34
35
35
36
36
37
38
38
38
39
40
41
42
42
42
43
44
45
46
47
49
50
51
52
53
55
56
57
58
59
60
61
62
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 86500364 | 8***4 | Гайка с нейлоновой вставкой SPL | |
| 9701922 | 9***2 | Отбойник | |
| 9706881 | 9***1 | Уплотнение задней панели кабины, длина 570мм | |
| 1 | 8***7 | Рама кабины | |
| 10 | 8***2 | Уплотнительная прокладка стекла | |
| 11 | 9***1 | Ручка двери кабины, L4WD | |
| 12 | 8***4 | Болт G5 1/4dm-20x2dm | |
| 13 | 4***7 | Болт M6x1.0x30.0 Cl 8.8 | |
| 14 | 8***7 | Прокладка дверной ручки | |
| 15 | 9***4 | Затвор L4wd | |
| 16 | 8***5 | Крепежный винт с плоской головкой 0.25 X 0.75 | |
| 17 | 9***2 | Кнопка dmрешетка + капотdm | |
| 18 | 8***5 | Крепежный винт с плоскоконической головкой #8 X 1. | |
| 19 | 8***3 | Гайка №8 Nc Gr-5 Pl | |
| 1A | 9***1 | Стекло дверное | |
| 2 | 9***2 | Стекло переднее правое | |
| 20 | 9***8 | Болт фиксирующий дверного замка | |
| 21 | 9***3 | Кожух отбойника | |
| 22 | 5***1 | Гайка 7/16dm-14 | |
| 23 | 9***7 | Крышка задней панели | |
| 25 | 9***2 | Трос L=190 мм | |
| 26 | 9***5 | Болт M6x16 Cl-8.8 Pl | |
| 27 | 8***5 | Контргайка с нейлоновой вставкой M6 класс 10 PL | |
| 28 | 8***8 | Шпилька ловушки фильтра | |
| 29 | 8***6 | Контейнер под гайку | |
| 3 | 9***3 | Стекло переднее центральное | |
| 30 | 9***6 | Уплотнение оконного стекла, резина | |
| 31 | 9***6 | Шарнир | |
| 32 | 8***3 | Шплинт оконного запора 3/16X1.4 PL | |
| 33 | 9***3 | Штифт 5х16мм | |
| 34 | 9***6 | Пружина дверная пневматическая | |
| 35 | 9***8 | Фиксатор | |
| 36 | 9***7 | Шаровой палец 13 диам.xM8 | |
| 37 | 8***8 | Гайка шестигранная USR M 8 PL | |
| 38 | 9***5 | Дверь кабины, HHP-L4wd | |
| 39 | 9***4 | Шарнир | |
| 4 | 9***4 | Стекло переднее левое | |
| 40 | 8***2 | Болт шестигранный FLG USR M 6x20 PL | |
| 41 | V***5 | Втулка диам.внутр.0.32 наруж. 0.44 длина 0.44dm | |
| 42 | 8***6 | Уплотнение двери по периметру | |
| 42 | 9***7 | Дверное уплотнение, L4WD | |
| 43 | 9***7 | Корпус замка двери | |
| 44 | 8***3 | Виниловая прокладка, длина 600 мм | |
| 45 | 8***8 | Гайка J специального типа | |
| 46 | 9***8 | Винт PHIL HD M4.2x1.4BL | |
| 47 | 8***9 | Задняя панель кабины | |
| 49 | 8***3 | Уплотнение левой задней панели | |
| 5 | 9***5 | Стекло заднее центральное | |
| 50 | 1***9 | Гайка M10 x 1.5 | |
| 51 | 9***1 | Болт M10x1.50x25 Cl-8.8 | |
| 52 | 8***9 | Гайка шестигранная M10 класс 10 PL | |
| 53 | V***7 | Болт М10х25 | |
| 55 | V***2 | Болт 3/4-10unc x5.50dm | |
| 56 | V***7 | Контргайка 0.75nc GR10 PL | |
| 57 | 8***0 | Шайба специальная | |
| 58 | 2***7 | Винт с гексагональной головкой с фланцами M12 x 1. | |
| 59 | 4***6 | Гайка M12 Usr Pl | |
| 6 | 9***6 | Стекло заднее левое | |
| 60 | 8***9 | Узел кабины крепежный | |
| 61 | 8***2 | Шайба 21.00X37.00X3.00 HDN | |
| 62 | 8***9 | Клинообразное уплотнение o 21 пылезащитной заглушк | |
| 63 | 9***9 | Шайба диам.внут.6.62, наруж.12.0, толщина 1.6мм, сталь | |
| 64 | 8***8 | Резиновая накладка для стекол | |
| 65 | 8***1 | Ключ | |
| 7 | 9***8 | Стекло боковое правое центральное | |
| 8 | 9***7 | Стекло заднее правое |
