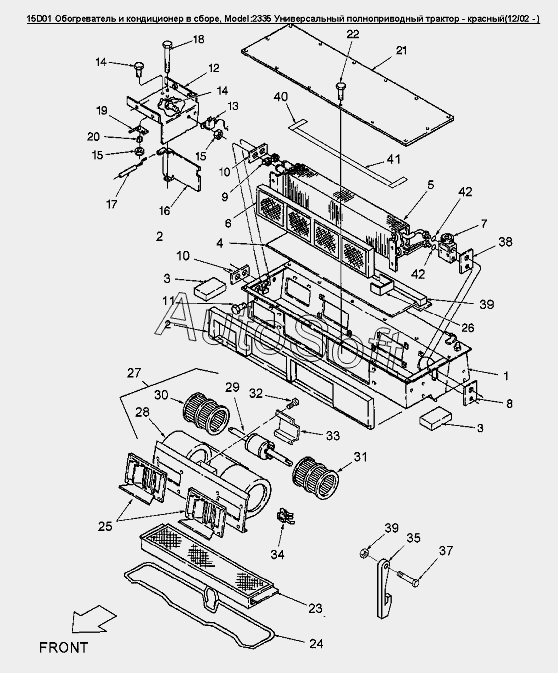

Каталог запасных частей к технике: Versatile серии 2000 (2008). 15D01 Обогреватель и кондиционер в сборе
34
20
21
22
23
24
25
26
27
27
19
35
37
38
39
39
40
41
42
42
10
10
1
2
2
3
3
4
5
6
7
8
9
1
11
12
13
14
14
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 120056 | 1***6 | Болт M6х50 8.8pl | |
| 1 | 8***5 | Корпус испарителя | |
| 1 | 8***9 | Сварной каркас кондиционера | |
| 2 | 8***1 | Передняя панель кондиционера | |
| 3 | 8***1 | Прокладка крыши боковая | |
| 4 | 8***5 | Поддон для стекания пены | |
| 5 | 8***8 | Испаритель | |
| 6 | 9***7 | Элемент фильтрующий рециркуляции воздуха | |
| 7 | 9***3 | Клапан расширительный | |
| 8 | 9***4 | Уплотнение рукавов кондиционера | |
| 9 | 9***1 | Хомут 1/2dm-1.375dm | |
| 10 | 9***7 | Уплотнение шланга обогревателя | |
| 11 | 8***3 | Болт шестигранный FLG HVY M6x12 8.8PL | |
| 12 | 9***8 | Канал воздушный | |
| 13 | 8***2 | Переключатель термостата | |
| 14 | 4***4 | Болт M4x7x12, CL 4.8 | |
| 15 | 8***4 | Гайка шестигранная M4 класс 10 PL | |
| 16 | 9***7 | Заслонка | |
| 17 | 8***0 | Кабель отопителя | |
| 18 | 2***5 | Болт 0.25dmncx5.0 Gr-5 Pl | |
| 19 | 9***6 | Фиксатор | |
| 20 | 8***6 | Пружинный зажим | |
| 21 | 9***6 | Крышка испарителя | |
| 22 | 9***1 | Болт №8x0.75 | |
| 23 | 9***3 | Фильтр системы кондиционирования | |
| 24 | 8***8 | Фиксатор воздушного фильтра | |
| 25 | 9***2 | Отражатель воздушный | |
| 26 | 8***6 | Воздуховод | |
| 27 | 8***6 | Мотор вентилятора в сборе, 3-х скоростной, 12VDC | |
| 27 | 9***2 | Турбина вентилятора L4WD | |
| 34 | 8***1 | Резистор | |
| 35 | 8***4 | Защелка | |
| 37 | 8***5 | Контргайка с нейлоновой вставкой M6 класс 10 PL | |
| 38 | 8***5 | Уплотнительная наклядка кондиционера | |
| 39 | 8***6 | Уплотнитель испарителя | |
| 40 | 8***4 | Верхний уплотнитель испарителя, крайний | |
| 41 | 8***5 | Верхний уплотнитель испарителя, передний | |
| 42 | 9***8 | Уплотнительное кольцо зеленое 70-Duro ID-0.42in |
