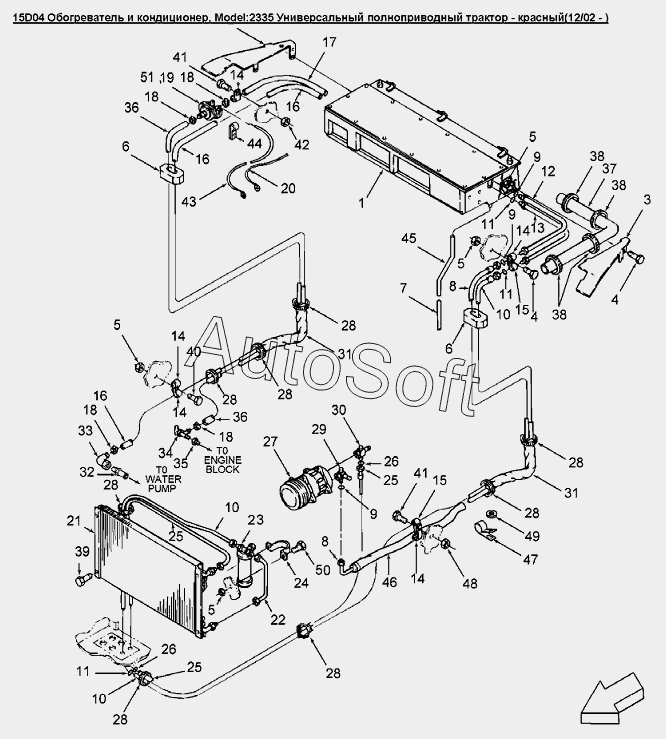

Каталог запасных частей к технике: Versatile серии 2000 (2008). 15D04 Обогреватель и кондиционер
39
28
28
28
28
28
28
28
28
29
30
31
31
32
33
34
35
36
36
36
36
37
38
38
38
27
40
41
41
42
43
44
45
46
47
48
49
50
51
14
14
14
14
14
2
3
4
4
5
5
5
5
6
6
7
8
8
9
9
9
10
10
10
11
11
11
12
13
1
15
15
16
16
16
17
18
18
18
18
19
20
21
22
23
24
25
25
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | N***S | Левая боковина в сборе | |
| 2 | 8***5 | Вкладыш задний правый | |
| 3 | 8***4 | Вкладыш задний левый | |
| 4 | 9***8 | Болт M8x20 Cl-8.8 | |
| 5 | 8***8 | Гайка шестигранная USR M 8 PL | |
| 6 | 9***4 | Уплотнение рукавов кондиционера | |
| 7 | 8***3 | Дренажная трубка | |
| 8 | 8***8 | Шланг АС 5/8 X 4840 J2064D | |
| 9 | 8***5 | Уплотнительное кольцо, внут.диам.0.551dm | |
| 10 | 8***1 | Трубка кондиционера 5/16 X 4665 J2064C | |
| 11 | 9***0 | Кольцо уплотнительное 301IDx.070THK | |
| 12 | 8***7 | Медные трубки 1/2 | |
| 13 | 8***6 | Медные трубки 1/4 | |
| 14 | V***9 | Хомут 1.00dm | |
| 15 | V***1 | Хомут 7/8dm | |
| 16 | 8***0 | Шланг высокого давления 5/8 X 5300 | |
| 17 | 9***6 | Рукав 0.625 | |
| 18 | 9***1 | Хомут 1/2dm-1.375dm | |
| 19 | 8***1 | Водяной клапан | |
| 20 | 8***0 | Кабель отопителя | |
| 21 | 8***2 | Конденсор | |
| 22 | 8***3 | Трубка кондиционера 5/16x5200 J2064C | |
| 23 | 9***5 | Ресивер кондиционера | |
| 24 | 7***0 | Крепежная скоба | |
| 25 | 8***2 | Трубка кондиционера 13/32x4000 J2064C | |
| 26 | 9***8 | Уплотнительное кольцо зеленое 70-Duro ID-0.42in | |
| 27 | 9***4 | Компрессор системы кондиционирования | |
| 28 | 2***7 | Накладка соединительная, нейлоновая, регулируемая | |
| 29 | 9***1 | Фитинг компрессора №10 | |
| 30 | 9***0 | Фитинг №8 | |
| 31 | 9***0 | Защитный рукав, ширина 92мм, длина 700мм, нейлон | |
| 32 | 8***2 | Шланговое соединение 5/8x1/2NPT | |
| 33 | 1***2 | Фитинг 1/2dm NPT | |
| 34 | 8***5 | Кран отопителя | |
| 35 | 8***8 | Адаптер 1/2MNPFTx3/8SWFNPSM | |
| 36 | 8***5 | Шланг высокого давления 5/8 X 4200 | |
| 36 | 8***5 | Трубка | |
| 37 | 8***5 | Изолирующая медная труба | |
| 38 | 2***7 | Соединительный трос, нейлон | |
| 39 | 5***6 | Болт M8x12 Cl-8.8 | |
| 40 | 9***1 | Болт M10x1.50x25 Cl-8.8 | |
| 41 | 9***1 | Болт M10x1.50x25 Cl-8.8 | |
| 42 | 1***9 | Гайка M10 x 1.5 | |
| 43 | 8***9 | Кабель управления | |
| 44 | 8***6 | Пружинный зажим | |
| 45 | 8***4 | Трубка дренажная резиновая Duro-65 | |
| 46 | 8***0 | Изолирующая трубка, длина 44,0 | |
| 47 | V***0 | Хомут 1.50dm | |
| 48 | 4***5 | Гайка M10 Usr Pl | |
| 49 | 8***3 | Шайба 10.77X20.00X2.00 PL | |
| 50 | 8***1 | Болт M8x16, 8.8 | |
| 51 | 8***4 | Крепежное приспособление 0.173 |
