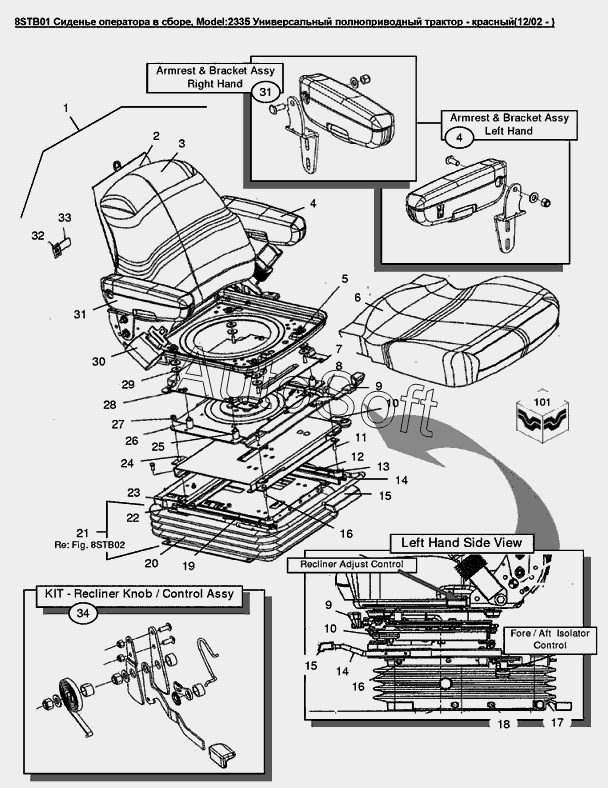

Каталог запасных частей к технике: Versatile серии 2000 (2008). 8STB01 Сиденье оператора в сборе
25
17
18
19
20
21
22
23
24
16
16
26
27
28
29
30
31
31
31
1
15
15
14
14
13
12
11
10
10
9
9
8
7
6
5
4
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***2 | Сидение оператора в сборе | |
| 2 | 8***6 | Спинка сидения | |
| 3 | 8***1 | Подкладка | |
| 4 | 8***5 | Подлокотник сиденья левый | |
| 4 | 8***6 | Подлокотник сиденья левый | |
| 5 | 8***8 | Гайка 5/16 - 18unc | |
| 6 | 8***0 | Подушка сидения | |
| 7 | 8***9 | Переходник | |
| 8 | 8***7 | Болт 5/16dm-18 Unc-2A | |
| 9 | 8***7 | Шарнир основания сидения оператора | |
| 10 | 8***3 | Изолятор | |
| 11 | 1***4 | Болт 5/16dm-18x1.25dm | |
| 12 | 8***2 | Фиксатор каретки правый | |
| 13 | 8***6 | Втулка | |
| 14 | 8***5 | Направляющая | |
| 15 | 8***0 | Рукоятка | |
| 16 | 8***5 | Болт 5/16 - 18unc x 0.75 | |
| 17 | 8***9 | Гайка | |
| 18 | 8***8 | Фиксатор | |
| 19 | 8***3 | Фиксатор каретки левый | |
| 20 | 8***7 | Чехол подвески сидения | |
| 21 | 8***8 | Основание подвески сидения | |
| 22 | 8***9 | Болт 5/16 - 18unc x 0.50 | |
| 23 | 8***4 | Переходник | |
| 24 | 2***7 | Болт 0.61x0.62 Gr-5 Pl | |
| 25 | V***1 | Болт 0.31x1.50 Gr-5 Pl | |
| 26 | V***9 | Шайба диам.внутр.5/16dm, сталь | |
| 27 | V***9 | Шайба диам.внутр.5/16dm, сталь | |
| 28 | 8***4 | Гайка 5/16-18 | |
| 29 | 8***5 | Шайба диам.внутр.0.390 наруж.1.120, сталь | |
| 30 | 8***2 | Ремень безопасности,, L4wd | |
| 31 | 8***0 | Подлокотник сиденья правый | |
| 31 | 8***1 | Подлокотник сиденья правый |
