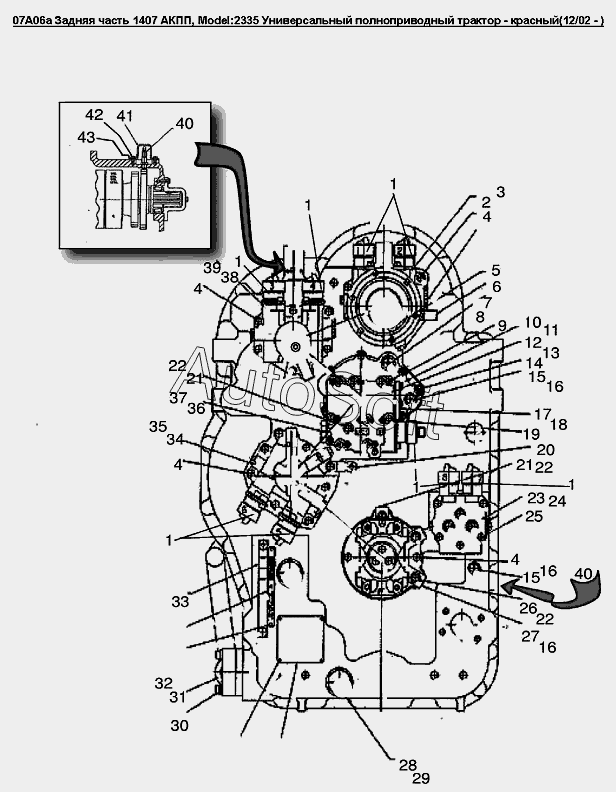

Каталог запасных частей к технике: Versatile серии 2000 (2008). 07A06a Задняя часть 1407 АКПП
33
23
24
25
26
27
28
29
30
31
32
22
22
22
22
34
35
36
37
38
39
40
40
41
42
43
12
2
3
4
4
4
4
5
6
7
8
9
10
11
1
1
1
1
1
13
14
15
15
16
16
16
17
18
19
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***1 | Клапан, 1407 КПП | |
| 2 | 8***6 | Коллектор, 1407 КПП | |
| 3 | 8***0 | Уплотнение, 1407 КПП | |
| 4 | 8***6 | Болт 0.38-16x1.00 Gr5 Pl | |
| 5 | 9***0 | Пробка 1/16 | |
| 6 | 8***8 | Хомут жгута | |
| 7 | 2***9 | Пробка 7/8, 3/4dm 16unf-2A | |
| 8 | 1***5 | Кольцо уплотнительное 0.644 IDX0.087 THK BUNA | |
| 9 | 9***3 | Болт 5/16 - 18 x 2.25 | |
| 10 | 8***5 | Пластина | |
| 11 | 8***4 | Уплотнение, АКПП | |
| 12 | 8***1 | Крышка | |
| 13 | 8***2 | Уплотнение крышки клапана, 1407 АКПП | |
| 14 | 8***9 | Болт 3/8dm-16x1.25 | |
| 15 | 8***2 | Пробка 9/16 - 18 | |
| 16 | 9***3 | Кольцо уплотнительное 9/16 IDX11/16 THK NITRI | |
| 17 | 8***0 | Клапан-регулятор, 1407 АКПП | |
| 18 | 8***3 | Уплотнение корпуса клапана, 1407 АКПП | |
| 19 | 8***2 | Болт 5/16dm-18x0.75dm Gr-5 | |
| 20 | 8***0 | Хомут жгута | |
| 21 | V***2 | Пробка 7/16-20 | |
| 22 | 1***2 | Кольцо уплотнительное вн. O 0.351xтолщина 0.072 | |
| 22 | 1***2 | Кольцо уплотнительное вн. O 0.351xтолщина 0.072 | |
| 23 | 8***1 | Клапан гидравлический 1407 АКПП | |
| 24 | 8***9 | Уплотнение клапана, 1407 АКПП | |
| 25 | 2***9 | Болт 3/8-16x2.50 | |
| 26 | 9***8 | Пробка 7/16 - 20 | |
| 27 | V***0 | Пробка 9/16 - 18 | |
| 28 | 9***9 | Пробка 1.625-12 | |
| 29 | 5***6 | Кольцо уплотнительное 1.60 IDX1.88 THK NITR | |
| 30 | 9***9 | Болт 1/2-13х2.75 | |
| 31 | 2***0 | Уплотнительное кольцо, внут.диам.1.859dm толщина 0.14dm | |
| 32 | 8***8 | Всасывающий патрубок, 1407 АКПП | |
| 33 | 8***7 | Стекло смотровое уровня масла 1407 КПП | |
| 34 | 8***8 | Сальник коллектора для 86025927 1407 силовой тран | |
| 35 | 8***7 | Коллектор масляный в сборе, 1407, трансмиссия | |
| 36 | 1***8 | Кольцо уплотнительное HYD/F 1.171IDx0.116TH | |
| 37 | 2***6 | Пробка 1 5/16-12 1407 КПП | |
| 38 | 8***0 | Уплотнение, 1407 КПП | |
| 39 | 8***0 | Коллектор, 1407 КПП | |
| 40 | 8***3 | Переноска | |
| 41 | 8***6 | Колпачок, 1407 АКПП | |
| 42 | 8***4 | Болт 5/16-18x0.50 | |
| 43 | 8***9 | Хомут жгута |
