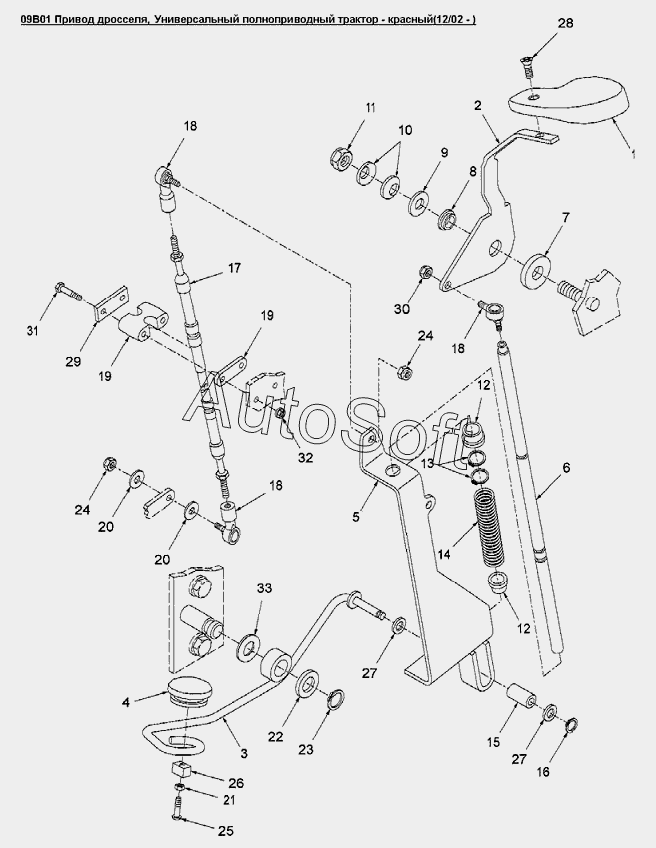

Каталог запасных частей к технике: Versatile серии 2000 (2008). 09B01 Привод дросселя
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
18
18
19
19
20
20
21
22
23
24
24
25
26
27
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***7 | Рукоятка рычага | |
| 2 | 8***1 | Рычаг дросселя | |
| 3 | 8***1 | Рычаг деселератора | |
| 4 | 9***1 | Подушка, резина | |
| 5 | 8***2 | Лист крепления деселератора | |
| 6 | 8***0 | Тяга деселератора | |
| 7 | 9***7 | Шайба диам.внутр.20.00 наруж.50.00 толщина 9.50мм | |
| 8 | V***3 | Втулка | |
| 9 | 8***4 | Шайба 13.27X24.00X2.500 PL | |
| 10 | 9***8 | Шайба пружинная | |
| 11 | 8***6 | Контргайка с нейлоновой вставкой M12 класс 10 P | |
| 12 | V***1 | Втулка диам.внутр.0.509dm | |
| 13 | 9***6 | Стопорное кольцо | |
| 14 | 9***6 | Пружина диам.наруж. 0.85dm длина 5.50dm | |
| 15 | 8***9 | Нейлоновая прокладка | |
| 16 | 8***9 | Стопорное кольцо o 0,38 | |
| 17 | 8***4 | Трос | |
| 18 | 9***2 | Наконечник тяги дросселя | |
| 19 | V***7 | Изолятор | |
| 20 | 9***8 | Шайба диам.внутр.6.4 наруж. 8.7 | |
| 21 | 4***2 | Гайка M8 x 1.25 | |
| 22 | 9***5 | Втулка диам.внутр.0.63 наруж. 0.75 длина 0.75dm | |
| 23 | 5***9 | Стопорное кольцо диам.0.625dm | |
| 24 | 9***2 | Контргайка 0.25NF GR5 PL | |
| 25 | 8***4 | Болт M 8 X 40 8.8PL | |
| 26 | 8***3 | Кронштейн упорного болта деселератора | |
| 27 | 8***6 | Шайба Sae 0.380 Pl, сталь | |
| 28 | 9***7 | Винт CL 4.8 М4х0.70х8 | |
| 29 | V***6 | Пластина 14х39х2мм | |
| 30 | 9***2 | Контргайка 0.25NF GR5 PL | |
| 31 | 4***6 | Гайка M5 | |
| 32 | 8***7 | Болт шестигранный M 5x45 8.8PL | |
| 33 | 8***6 | Изогнутая пружинная шайба |
