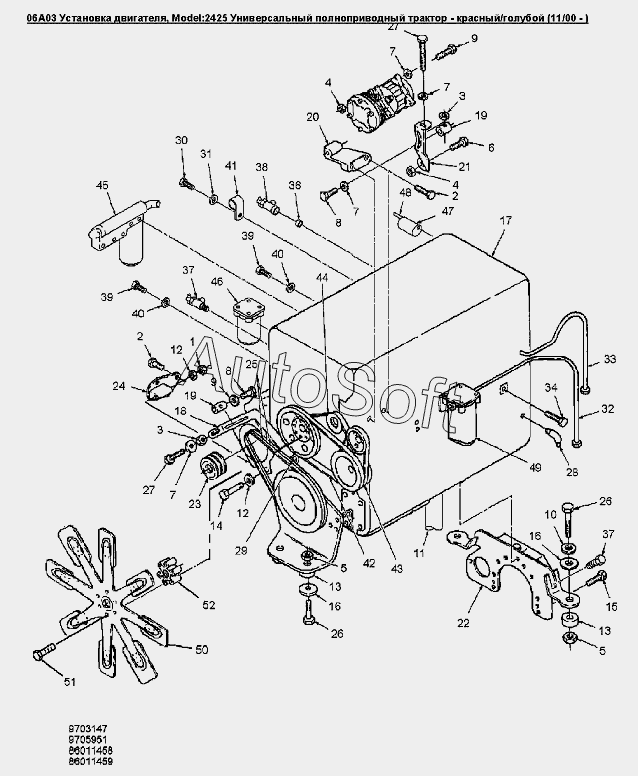

Каталог запасных частей к технике: Versatile серии 2000 (2008). 06A03 Установка двигателя
42
28
29
30
31
32
33
34
36
37
37
38
39
39
40
40
41
27
27
43
44
45
46
47
48
49
50
50
50
51
52
14
2
2
3
3
4
4
5
5
6
7
7
7
7
8
8
9
9
10
11
12
12
13
13
1
15
16
16
17
18
19
19
20
21
22
23
24
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 629781 | 6***1 | Фитинг 90° | |
| 1 | 8***6 | Контргайка 0.50nc Gr5 Pl | |
| 2 | 8***5 | Болт 3/8dm-16x1-1/2dm | |
| 3 | 8***9 | Гайка M10 | |
| 4 | 8***0 | Контргайка с нейлоновой вставкой M10 CLASS10PL | |
| 5 | 8***9 | Гайка шестигранная FLG M20 класс 10 PL | |
| 6 | 9***4 | Винт с гексагональной головкой с фланцами Cl-8.8 P | |
| 7 | 8***3 | Шайба 10.77X20.00X2.00 PL | |
| 8 | 8***9 | Болт M10x35 Cl-8.8 Pl | |
| 9 | 8***1 | Болт M10x130 10.9PL | |
| 10 | 8***2 | Шайба 21.00X37.00X3.00 HDN | |
| 11 | 9***6 | Рукав 0.625 | |
| 12 | V***9 | Шайба | |
| 13 | 9***5 | Опора двигателя резиновая | |
| 14 | 9***7 | Болт 0.50dmx6.50GR5 PL | |
| 15 | V***3 | Болт Gr-5, 0.625dm-18UNFx1.25dm | |
| 16 | 9***8 | Шайба плоская диам.внут.21, наруж.95.0, толщина 6.35мм сталь | |
| 17 | P***L | Топливный цилиндр | |
| 18 | 9***9 | Кронштейн | |
| 19 | 9***0 | Фиксатор регулировочного винта, М10х1.5х18мм | |
| 20 | 9***6 | Кронштейн компрессора | |
| 21 | 9***7 | Кронштейн компрессора ADJ 14L | |
| 22 | 9***9 | Кронштейн | |
| 23 | 9***2 | Шкив генератора стальной V-обр. | |
| 24 | 9***3 | Кронштейн генератора | |
| 25 | 8***6 | Ремень генератора | |
| 26 | 9***3 | Болт M20x2.5x110 Cl 8.8 | |
| 27 | 9***9 | Болт M10x1.5x150 Cl 8.8/9.8 | |
| 28 | 8***7 | Фитинг 90°, 7/16mjic 7/16mnpt | |
| 29 | 8***7 | Болт G5 7/16dm-20x3-1/4dm | |
| 30 | 9***9 | Болт G5 1/2dm-13x3/4dm | |
| 31 | 8***4 | Шайба диам.внутр.0.50dm Pl, сталь | |
| 32 | 8***4 | Шланг в сборе 1/2 X 765 100R1 | |
| 33 | 8***1 | Рукав 1/2dmх625мм 100r6 Ht | |
| 34 | 9***2 | Болт 380nf x 75 Gr-5 | |
| 36 | 8***2 | Фитинг 1/2npt x 3/8npt | |
| 37 | 2***7 | Болт M10x16 | |
| 38 | 8***5 | Кран отопителя | |
| 39 | 8***4 | Болт G5 3/8dm-16x3/4dm | |
| 40 | 8***6 | Шайба Sae 0.380 Pl, сталь | |
| 41 | V***9 | Хомут 1.00dm | |
| 42 | 8***5 | Ремень вентилятора | |
| 43 | 8***9 | Ремень компрессора | |
| 44 | 8***7 | Ремень водяного насоса | |
| 45 | 8***4 | Элемент фильтрующий масляной системы двигателя | |
| 46 | 8***5 | Элемент фильтрующий водяной | |
| 47 | 8***1 | Подогреватель N14-Cummins | |
| 48 | 9***1 | Жгут подогревателя | |
| 49 | 8***3 | Элемент фильтрующий топливный | |
| 50 | 8***4 | Крыльчатка, диам.32dm, 3.50dm | |
| 50 | 8***0 | Вентилятор в сборе 33.0 IN 3.50 PW | |
| 51 | 8***7 | Болт G5 1/2dm-13x5dm | |
| 52 | 8***1 | Фланец |
