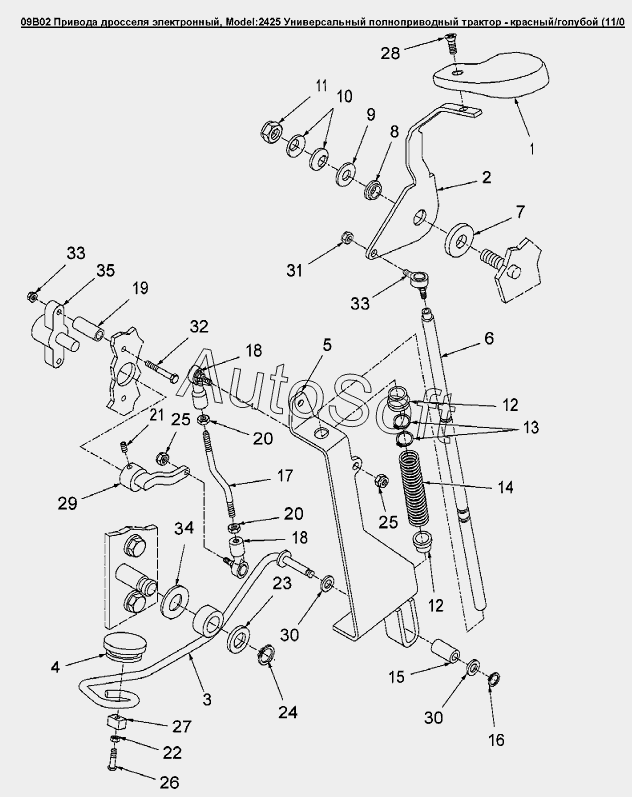

Каталог запасных частей к технике: Versatile серии 2000 (2008). 09B02 Привода дросселя электронный
27
19
20
20
21
22
23
24
25
25
26
18
18
28
29
30
30
31
32
33
33
34
35
10
2
3
4
5
6
7
8
9
1
11
12
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***7 | Рукоятка рычага | |
| 2 | 8***1 | Рычаг дросселя | |
| 3 | 8***1 | Рычаг деселератора | |
| 4 | 9***1 | Подушка, резина | |
| 5 | 8***2 | Лист крепления деселератора | |
| 6 | 8***0 | Тяга деселератора | |
| 7 | 9***7 | Шайба диам.внутр.20.00 наруж.50.00 толщина 9.50мм | |
| 8 | V***3 | Втулка | |
| 9 | 8***4 | Шайба 13.27X24.00X2.500 PL | |
| 10 | 9***8 | Шайба пружинная | |
| 11 | 8***6 | Контргайка с нейлоновой вставкой M12 класс 10 P | |
| 12 | V***1 | Втулка диам.внутр.0.509dm | |
| 13 | 9***6 | Стопорное кольцо | |
| 14 | 8***8 | Нажимная пружина | |
| 15 | 8***9 | Нейлоновая прокладка | |
| 16 | 8***9 | Стопорное кольцо o 0,38 | |
| 17 | 8***1 | Тяга дросселя | |
| 18 | 9***2 | Наконечник тяги дросселя | |
| 19 | 8***9 | Труба для крепления рычага | |
| 20 | 8***8 | Гайка G2, 1/4dm-28 | |
| 21 | 8***6 | Установочный винт с шестигран. головкой M8x8 PL | |
| 22 | 4***2 | Гайка M8 x 1.25 | |
| 23 | 9***5 | Втулка диам.внутр.0.63 наруж. 0.75 длина 0.75dm | |
| 24 | 5***9 | Стопорное кольцо диам.0.625dm | |
| 25 | 9***2 | Контргайка 0.25NF GR5 PL | |
| 26 | 8***4 | Болт M 8 X 40 8.8PL | |
| 27 | 8***3 | Кронштейн упорного болта деселератора | |
| 28 | 9***7 | Винт CL 4.8 М4х0.70х8 | |
| 29 | 8***4 | Рычаг дросселя | |
| 30 | 8***6 | Шайба Sae 0.380 Pl, сталь | |
| 31 | 9***2 | Контргайка 0.25NF GR5 PL | |
| 32 | 8***3 | Болт М6х60 | |
| 33 | 9***6 | Гайка M6 Cl-8 Pl | |
| 34 | 8***6 | Изогнутая пружинная шайба | |
| 35 | 8***8 | Потенциометр |
