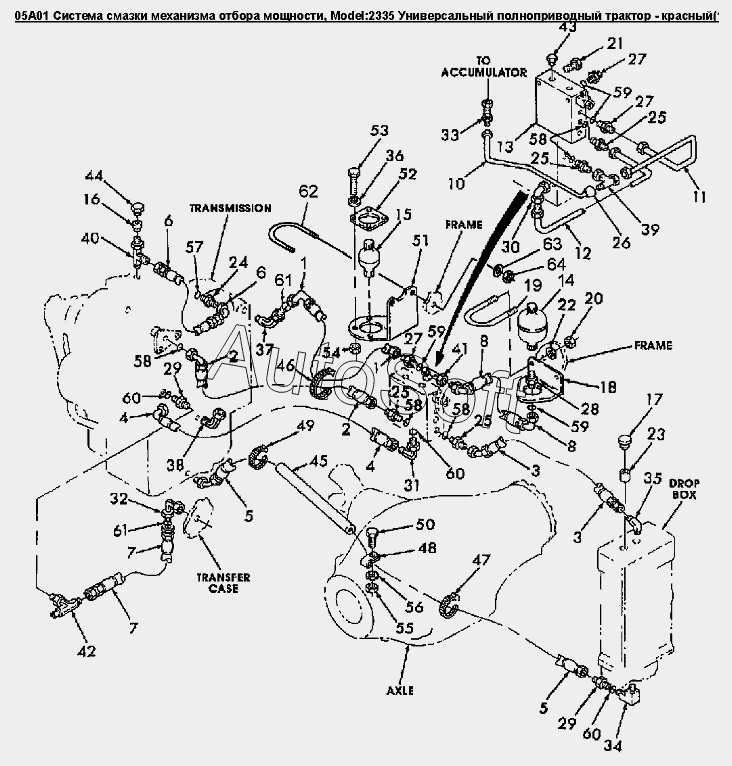

Каталог запасных частей к технике: Versatile серии 2000 (2008). 05A01 Система смазки механизма отбора мощности
41
48
47
46
46
46
45
44
43
42
49
40
39
38
37
36
35
34
33
50
51
52
53
54
55
56
57
58
58
58
58
59
59
59
60
60
60
61
61
62
63
64
7
7
7
7
16
15
14
13
12
11
10
8
8
17
7
7
6
6
5
5
4
4
3
3
2
2
1
1
18
19
20
21
22
23
24
25
25
25
25
26
27
27
27
28
29
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***8 | Рукав 1/4x1080 100R1 | |
| 2 | 8***5 | Рукав 8G1/8FJX/8FJX90S/850мм | |
| 3 | 9***9 | Рукав 1/2dmх2000мм 100R1 | |
| 4 | 9***4 | Рукав 3/4dmх1020мм 100R1 | |
| 5 | 8***0 | Рукав 1dmх2750мм 100R1 | |
| 6 | 8***7 | Рукав 3/4dmx3225мм | |
| 7 | 8***5 | Рукав 3/4x775 100R1 | |
| 7 | 8***9 | Рукав 3/4dmх550мм 100R1 | |
| 7 | 9***7 | Рукав 3/4dmх580мм 100R1 | |
| 8 | 9***9 | Рукав 3/8dmх700мм 100R1 | |
| 10 | 8***9 | Трубка масляная механизма отбора мощности наруж.диам.3/8dm | |
| 11 | 8***8 | Трубка масляная механизма отбора мощности наруж.диам.3/8dm | |
| 12 | 8***0 | Трубка 1/2 | |
| 13 | 8***1 | Клапан механизма отбора мощности | |
| 14 | 8***5 | Накопитель, 43 CuIn системы смазки механизма отбора мощности | |
| 15 | 8***6 | Накопитель, 10 CuIn системы смазки механизма отбора мощности | |
| 16 | 9***0 | Дроссель 7/16 - 20 диам.0.625dm | |
| 17 | 8***0 | Клапан масляный | |
| 18 | 8***4 | Кронштейн | |
| 19 | 8***1 | U-образный болт М10 диам.122.0, 2x160/2x35 Pl Cl-8.8 | |
| 20 | 8***0 | Контргайка с нейлоновой вставкой M10 CLASS10PL | |
| 21 | 8***6 | Болт 0.38dmx2.00GR5 PL | |
| 22 | 8***3 | Шайба 10.77X20.00X2.00 PL | |
| 23 | V***2 | Втулка | |
| 24 | 2***5 | Штуцер 7/16mjic x 7/16morb | |
| 25 | 1***8 | Штуцер 3/4MJICx3/4MORB | |
| 26 | V***9 | Фитинг 3/8NPTx1/4FNPT | |
| 27 | 8***4 | Адаптер, 7/16orb x 9/16jic | |
| 28 | 1***7 | Штуцер 9/16MJICx3/4MORB | |
| 29 | 8***0 | Штуцер 1-5/16mjic x 1-5/8morb | |
| 30 | 2***1 | Фитинг 90°, 9/16MJICx3/4MNPT | |
| 31 | 3***4 | Фитинг 90, 1-1/16 Jicx1-1/16 Orb | |
| 32 | 1***3 | Фитинг 45°, 3/4dm, конус 37° | |
| 33 | 8***7 | Фитинг 90°, конус 37° | |
| 34 | 8***0 | Фитинг 90°, 1 5/16MJICx1 5/8FNPT | |
| 35 | 8***3 | Фитинг 45°, 1 1/16MJICx3/4MNPT | |
| 36 | 8***6 | Шайба Sae 0.380 Pl, сталь | |
| 37 | 3***6 | Фитинг 45°, 9/16jic x 9/16orb | |
| 38 | 6***5 | Фитинг 45°, 1/8dm, конус 37° | |
| 39 | 8***2 | Тройник RUN 9/16MJICx1/4FNPT | |
| 40 | 8***9 | Тройник RUN, 7/16MIJCx7/16MORB | |
| 41 | 1***4 | Тройник 9/16mjic x 9/16swfjic | |
| 42 | 8***8 | Тройник BRN 1 5/16JICx1 5/16SWFJIC | |
| 43 | V***4 | Пробка 1/8 | |
| 44 | 8***9 | Пробка 37D 7/16 20UN | |
| 45 | 9***0 | Защитный рукав, ширина 92мм, длина 700мм, нейлон | |
| 46 | 8***8 | Р-образный зажим с покрытием o 15/16, двойной | |
| 46 | 8***8 | Фиксатор | |
| 47 | 8***0 | Хомут | |
| 48 | 8***2 | Р-образный зажим с покрытием o 1,800 | |
| 49 | 2***7 | Накладка соединительная, нейлоновая, регулируемая | |
| 50 | 9***8 | Болт M10x1.5x40 | |
| 51 | 8***4 | Кронштейн | |
| 52 | V***5 | Фланец | |
| 53 | 4***6 | Болт CL 8.8, M12x1.75x25 | |
| 54 | 8***7 | Гайка M12 Gr10 Plt | |
| 55 | 4***5 | Гайка M10 Usr Pl | |
| 56 | 8***8 | Шайба 0.406X1.375X0.083 PL | |
| 57 | 1***2 | Кольцо уплотнительное вн. O 0.351xтолщина 0.072 | |
| 58 | 1***5 | Кольцо уплотнительное 0.644 IDX0.087 THK BUNA | |
| 59 | 5***6 | Кольцо уплотнительное 1.60 IDX1.88 THK NITR | |
| 60 | 1***6 | Кольцо уплотнительное вн. O 0.924xтолщина 0.116 | |
| 61 | 9***3 | Кольцо уплотнительное 9/16 IDX11/16 THK NITRI | |
| 62 | 8***0 | U-образный болт М10 диам.76.0 2x100/2x35 Pl Cl-8.8 | |
| 63 | 8***3 | Шайба 10.77X20.00X2.00 PL | |
| 64 | 1***7 | Гайка стопорная CL-8 M10 |
