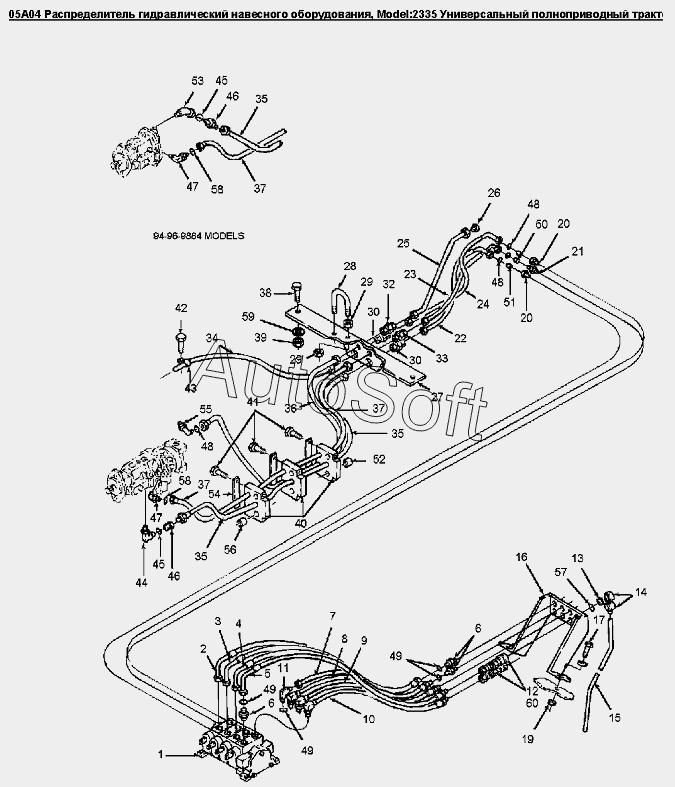

Каталог запасных частей к технике: Versatile серии 2000 (2008). 05A04 Распределитель гидравлический навесного оборудования
48
48
48
34
35
35
35
35
36
37
37
37
38
39
40
41
42
43
44
45
45
46
46
47
47
33
49
49
49
51
52
53
54
54
55
56
57
58
58
59
60
60
60
15
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
1
16
17
19
20
20
21
22
23
24
25
26
27
28
29
29
30
30
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 140020 | 1***0 | Шайба | |
| 1 | 8***6 | Гидрораспределитель, 5 секций | |
| 1 | 8***8 | Гидрораспределитель, 4 секции | |
| 2 | 9***2 | Рукав 5/8dmх925мм 100R17 | |
| 3 | 9***5 | Рукав гидравлический в сборе 1/2in x 990mm 100R17 | |
| 4 | 8***7 | Рукав 0.50 X 1100 100R2 | |
| 5 | 8***8 | Рукав 0.50 X 1175 100R2 | |
| 6 | 3***9 | Штуцер Orb-7/8 Jic-7/8 | |
| 7 | 9***3 | Рукав гидравлический в сборе 5/8in x 880 100R17 | |
| 8 | 9***6 | Рукав гидравлический в сборе 1/2in x 940mm 100R17 | |
| 9 | 8***5 | Рукав гидравлический в сборе 90 x 1050mm 100r2, 8 | |
| 10 | 8***6 | Рукав гидравлический в сборе 90 x 1110mm 100r2, 80 | |
| 11 | 1***0 | Патрубок 90 7/8MJICx7/8ORB | |
| 12 | 8***5 | Муфта раз'емная | |
| 13 | 1***6 | Стопорное кольцо диам.1.50dm | |
| 14 | 9***5 | Крышка | |
| 15 | 9***8 | Рукав 5/16dmх1000мм 4041-0951 | |
| 15 | 9***5 | Рукав 1/4dmх1000мм Sae 30R7 | |
| 16 | 8***9 | Кронштейн разрывных муфт | |
| 17 | 9***3 | Болт M20x2.5x50 Cl 8.8 | |
| 19 | 8***9 | Гайка шестигранная FLG M20 класс 10 PL | |
| 20 | 8***6 | Штуцер 1 5/16JICX1 1/16ORB | |
| 21 | 1***8 | Штуцер 9/16MORBx7/16MJIC | |
| 22 | 8***9 | Шланг в сборе 3/4 X 1310 100R17 | |
| 23 | 8***3 | Шланг в сборе 1/4 X 1390 100R17 | |
| 24 | 8***0 | Шланг в сборе 1.0 X 1310 100R1 | |
| 25 | 8***2 | Шланг в сборе 1/2 X 1390 100R1 | |
| 26 | 2***9 | Заглушка 3/4-16un №8-Jic | |
| 27 | 8***0 | Кронштейн | |
| 28 | 8***0 | U- образный болт M8X80X60X25 PL | |
| 29 | 8***6 | Гайка шестигранная FLG M8 класс 10 PL | |
| 30 | 9***7 | Штуцер 1 5/16MJICx1 5/16MJIC | |
| 32 | 2***4 | Штуцер, 0.750MJICx0.750MJIC | |
| 33 | 8***8 | Соединение 7/16MJIC X 7/16MJIC | |
| 34 | 8***3 | Рукав гидравлический в сборе 1.00in x 3500mm 100R | |
| 35 | 8***5 | Рукав гидравлический в сборе 100R9 Id-3/4in Lth-42 | |
| 35 | 8***6 | Шланг в сборе 3/4 X 3360 100R17 | |
| 36 | 8***7 | Шланг в сборе 1/2 X 2610 100R1 | |
| 37 | 8***4 | Шланг в сборе 1/4 X 3400 100R17 | |
| 38 | 3***0 | Болт M20x2.5x60 CL-8.8 | |
| 39 | 8***7 | Контргайка с нейлоновой вставкой M20 GR9PL | |
| 40 | 8***0 | Кронштейн | |
| 41 | 9***5 | Болт M10x1.5x60 Cl 8.8 | |
| 42 | 4***8 | Болт M10x1.5x20 Cl 8.8 | |
| 43 | V***0 | Хомут 1.50dm | |
| 44 | 6***8 | Фитинг 90°, конус 37° | |
| 45 | 1***8 | Кольцо уплотнительное HYD/F 1.171IDx0.116TH | |
| 46 | 9***1 | Клапан плунжерного насоса 5000psi, 1.5in-Hex, 1-5/16 x 12 UN-2A | |
| 47 | 2***3 | Патрубок гидравлический фитинга, 90 градусов 7/16 | |
| 48 | 1***6 | Кольцо уплотнительное вн. O 0.924xтолщина 0.116 | |
| 49 | 1***9 | Кольцо уплотнительное вн. O 0.8xтолщина 0.09 N | |
| 50 | 9***3 | Кольцо уплотнительное 9/16 IDX11/16 THK NITRI | |
| 51 | 9***6 | Дроссель 9/16 | |
| 52 | 8***1 | Втулка | |
| 53 | 8***8 | Фитинг 90°, конус 37° | |
| 54 | 8***4 | Кронштейн 25.4 x 150.0мм | |
| 54 | 8***0 | Кронштейн 25.4 x 150.0мм | |
| 55 | 8***0 | Фитинг 90°, Jic-3/4 x Morb-1 1/16 | |
| 56 | 8***1 | Втулка | |
| 57 | 8***8 | Уплотнение разрывной муфты | |
| 58 | 1***2 | Кольцо уплотнительное вн. O 0.351xтолщина 0.072 | |
| 59 | 8***7 | Шайба 21.33X37.00X3.00 PL | |
| 60 | 8***5 | Кольцо уплотнительное полиуретановое Duro-88, Id-0 | |
| 60 | 8***9 | Шайба дублирующая полистирол |
