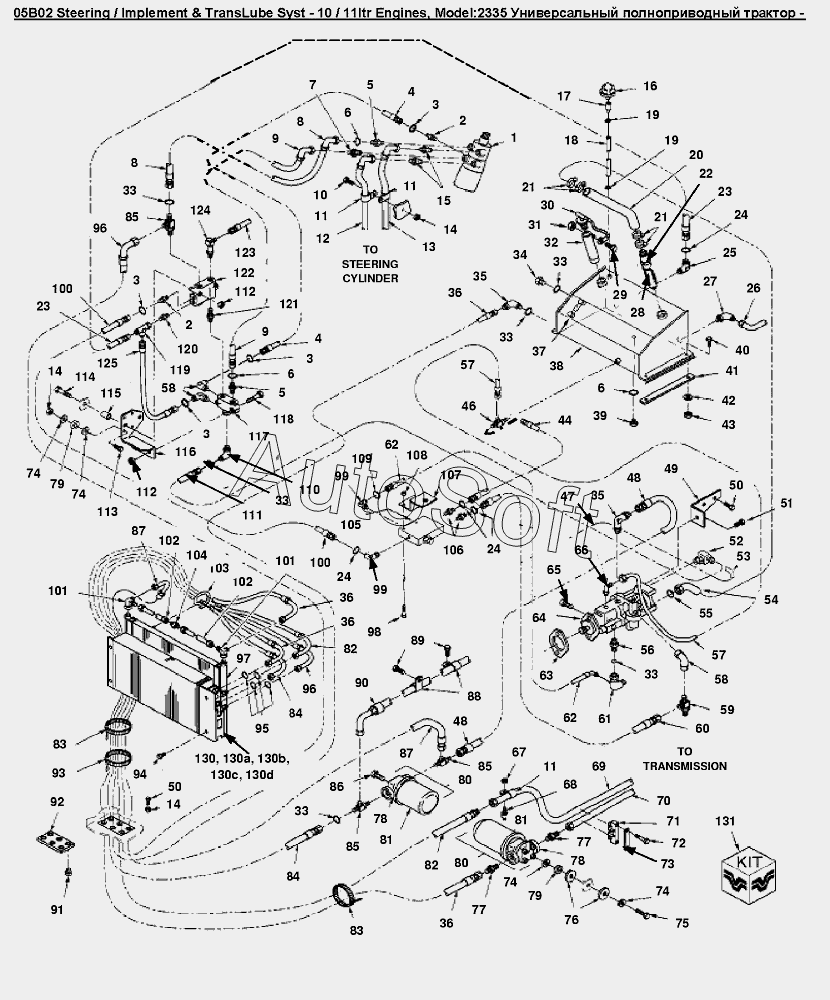

Каталог запасных частей к технике: Versatile серии 2000 (2008). 05B02 Рулевое управление и система смазки
1
2
2
3
3
3
3
4
4
5
5
6
6
6
7
8
8
9
9
10
11
11
11
12
13
14
14
14
15
16
17
18
19
19
20
21
21
21
21
22
23
23
24
24
24
25
26
27
28
29
30
31
32
32
32
33
33
33
33
33
33
34
35
35
36
36
36
36
37
38
39
40
41
42
42
42
43
44
46
47
48
48
49
50
50
51
51
51
52
53
54
55
56
57
57
58
58
58
58
59
60
61
62
62
63
64
65
66
67
68
69
70
71
72
73
73
73
74
74
74
74
75
76
77
77
78
78
79
79
80
80
81
81
82
82
83
83
84
84
85
85
85
86
87
87
88
89
90
91
92
93
93
93
94
94
94
95
96
96
97
97
97
98
99
99
100
100
101
101
102
102
103
104
105
107
108
109
110
111
112
112
113
114
115
116
117
118
119
120
121
122
123
124
125
130
130a
130b
130c
130d
131
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Агрегат рулевой | |
| 10 | 4***0 | Болт M10x30 Cl-8.8 | |
| 100 | 8***3 | Шланг в сборе 1/4 X 2200 100R1 | |
| 101 | 8***1 | Фитинг 90°, 1-5/16 x 12 un-2A | |
| 102 | 8***2 | Обводная трубка системы охлаждения гидромасла | |
| 103 | 8***6 | Кронштейн рукава | |
| 104 | 9***6 | Клапан гидравлический 5000psi, 1-5/16 x 12 UN-2A | |
| 105 | 8***8 | Клапан соединительный | |
| 107 | 8***5 | Кронштейн клапана | |
| 108 | 8***4 | Гайка шестигранная FLG USR M 6 PL | |
| 109 | 9***3 | Кольцо уплотнительное 9/16 IDX11/16 THK NITRI | |
| 11 | 9***2 | Хомут 1.00dm | |
| 110 | 5***4 | Фитинг 90°, 1-1/16jic x 1-5/16orb | |
| 111 | 8***4 | Шланг в сборе 3/4 X 1470 100R17 | |
| 112 | 8***8 | Гайка шестигранная USR M 8 PL | |
| 113 | 8***7 | Болт M10x1.50x50 | |
| 114 | 4***8 | Болт M8x110 Cl-8.8 Pl | |
| 115 | 8***6 | Прокладка внеш. диаметр 0,54, внутр. диам 0,36, дл | |
| 116 | 8***9 | Кронштейн клапана | |
| 117 | 8***8 | Клапан рулевого управления приоритетный | |
| 118 | 8***1 | Болт шестигранный M 8 X 90 8.8PL | |
| 119 | 1***4 | Тройник 9/16mjic x 9/16swfjic | |
| 12 | 9***1 | ГИДРОШЛАНГ | |
| 120 | 8***4 | Адаптер, 7/16orb x 9/16jic | |
| 121 | 9***5 | Штуцер 1-5/16morb x 1-5/16morb | |
| 122 | 8***9 | Клапан распределителя навесного оборудов приоритет | |
| 123 | 8***5 | Шланг в сборе 3/4 X 1650 100R17 | |
| 124 | 8***9 | Фитинг 90°, 1-1/16jic x 1-1/16orb L | |
| 125 | 8***1 | Шланг в сборе 1/4 X 360 100R17 | |
| 13 | 9***0 | ГИДРОШЛАНГ | |
| 130 | 8***0 | Радиатор масляный | |
| 130a | 8***0 | Клапан масляного фильтра в сборе L4WD | |
| 130b | 8***1 | Пружина контрольного клапана L4WD | |
| 130c | 8***2 | Пробка с шестигранной головкой | |
| 130d | 1***9 | Кольцо уплотнительное вн. O 0.8xтолщина 0.09 N | |
| 131 | 8***2 | Уплотнение | |
| 14 | 4***5 | Гайка M10 Usr Pl | |
| 15 | 8***2 | Переходник рулевого управления 7/8JIC X1 1/16ORB | |
| 16 | 9***8 | Клапан | |
| 17 | 8***2 | Шланговое соединение 5/8x1/2NPT | |
| 18 | 8***8 | Шланг высокого давления 5/8x900 | |
| 19 | 9***1 | Хомут 1/2dm-1.375dm | |
| 2 | 2***5 | Штуцер 7/16mjic x 7/16morb | |
| 20 | 8***3 | Рукав всасывающий армированный 38.10in 30R6 | |
| 21 | 8***5 | Хомут | |
| 21 | V***8 | Хомут 2.75dm | |
| 22 | 9***1 | Фильтр впускной | |
| 23 | 8***6 | Шланг в сборе 3/8 X 700 100R1 | |
| 24 | 1***5 | Кольцо уплотнительное 0.644 IDX0.087 THK BUNA | |
| 25 | 1***0 | Фитинг 90°, 3/4mjic x 3/4morb | |
| 26 | 8***7 | Шланг в сборе 1/2 X 2610 100R1 | |
| 27 | 8***0 | Фитинг 90°, Jic-3/4 x Morb-1 1/16 | |
| 28 | 8***8 | Уплотнительное кольцо всасывающего фильтра 70-Duro | |
| 29 | 9***5 | Болт M6x16 Cl-8.8 Pl | |
| 3 | 1***2 | Кольцо уплотнительное вн. O 0.351xтолщина 0.072 | |
| 30 | 9***8 | Колпачок патрубка наливного | |
| 31 | 8***5 | Контргайка с нейлоновой вставкой M6 класс 10 PL | |
| 32 | 8***4 | Трубка-фильтр гидробака | |
| 32 | 8***1 | Наливной патрубок | |
| 33 | 1***8 | Кольцо уплотнительное HYD/F 1.171IDx0.116TH | |
| 34 | V***4 | Пробка 1-5/16dm | |
| 35 | 2***7 | Фитинг 90°, 1-5/16Jic x 1-5/16Orb | |
| 36 | 9***9 | Рукав 3/4 X 3025 100R1 | |
| 37 | 9***8 | Стекло смотровое уровня масла | |
| 38 | 8***5 | Бак для гидравлической жидкости | |
| 39 | 1***0 | Пробка 1-1/16orb | |
| 4 | 8***0 | Шланг в сборе 1/4 X 630 100R17 | |
| 40 | 1***0 | Болт M16x50 8.8Pl | |
| 41 | 9***6 | Изолятор | |
| 42 | 1***0 | Шайба | |
| 42 | 8***6 | Шайба 17.27X30.00X3.00 PL | |
| 43 | 8***7 | Контргайка с нейлоновой вставкой M16 CLASS10 P | |
| 44 | 8***4 | Шланг в сборе 3/8 X 700 100R1 | |
| 46 | 2***8 | Тройник 3/4jic x 3/4orb | |
| 47 | 8***3 | Шланг в сборе 1/4 X 1500 100R17 | |
| 48 | 8***9 | Рукав гидравлический в сборе 1.00 x 1660mm 100R1 | |
| 49 | 8***2 | Кронштейн | |
| 5 | 8***6 | Штуцер 1 5/16JICX1 1/16ORB | |
| 50 | 9***2 | Болт M10x1.50x30 | |
| 51 | 8***9 | Болт 0.5x1.25dm Pl | |
| 51 | 8***6 | Болт шестигранный FLG USR 0.5 X 1.75 PL | |
| 52 | 8***0 | Колено 45° 1 1/16ORB X1 1/16MJIC | |
| 53 | 4***3 | Фитинг 45°, конус 37° | |
| 54 | 8***2 | Вставной шланг специальный | |
| 55 | 5***6 | Кольцо уплотнительное 1.60 IDX1.88 THK NITR | |
| 56 | 9***1 | Клапан плунжерного насоса 5000psi, 1.5in-Hex, 1-5/16 x 12 UN-2A | |
| 57 | 9***8 | ГИДРОШЛАНГ | |
| 58 | 1***8 | Фитинг 90°, конус 37° | |
| 58 | 2***3 | Патрубок гидравлический фитинга, 90 градусов 7/16 | |
| 59 | 8***3 | Тройник с боковым отводом 7/16MJIC X 7/16SWFJIC | |
| 6 | 1***6 | Кольцо уплотнительное вн. O 0.924xтолщина 0.116 | |
| 60 | 8***5 | Шланг в сборе 1/4 X 600 100R1 | |
| 61 | 8***3 | Колено 90° 1 5/16SWJIC X 7/16JIC | |
| 62 | 8***6 | Шланг в сборе 1/4 X 990 100R1 | |
| 63 | 9***6 | Прокладка насоса поршневого | |
| 64 | 9***6 | Тандем насосов для двигателя 11 и 10 л | |
| 65 | 9***8 | Болт M12x35 | |
| 66 | 3***6 | Фитинг 45°, 9/16jic x 9/16orb | |
| 67 | 1***8 | Гайка 5/16dm-18 | |
| 68 | 8***2 | Изолятор, диам. 1.0dm 5/16 - 18unc | |
| 69 | 9***2 | Обратная трубка системы смазывания КПП, 70,7dm | |
| 7 | 3***6 | Фитинг 1-1/16jic x 1-1/16orb | |
| 70 | 9***1 | Обратная трубка системы смазывания КПП, 106,9dm | |
| 71 | 8***0 | Кронштейн | |
| 72 | 9***5 | Болт M10x1.5x60 Cl 8.8 | |
| 73 | 8***4 | Кронштейн 25.4 x 150.0мм | |
| 73 | 8***0 | Кронштейн 25.4 x 150.0мм | |
| 74 | 8***9 | Прокладка передняя | |
| 75 | 8***4 | Болт 0.38x1.50dm Gr5 Pl | |
| 76 | 8***6 | Шайба специальная 19.5MM | |
| 77 | 3***0 | Штуцер 1-5/16jic x 1-5/16orb | |
| 78 | 8***6 | Индикатор давления | |
| 78a | 8***0 | Крышка фильтра | |
| 79 | 8***3 | Изолятор | |
| 8 | 8***4 | Шланг в сборе 1.00 X 450 100R17 | |
| 80 | 8***1 | Корпус фильтра масляного | |
| 80a | 8***6 | Фильтр гидросистемы рулевого управления и навесного оборудования | |
| 81 | 8***6 | Элемент фильтрующий масла для гидросистем и трансм | |
| 82 | 8***9 | Рукав 3/4 X 3115 100R1 | |
| 83 | 2***7 | Накладка соединительная, нейлоновая, регулируемая | |
| 84 | 9***8 | Рукав гидравлический в сборе Id-3/4in Lth-2330mm | |
| 85 | 8***2 | Тройник с боковым отводом 1 5/16JICX1 5/16ORB | |
| 86 | 2***8 | Болт 3/8dm-16x3/4dm | |
| 87 | 8***0 | Рукав гидравлический в сборе 3/4 x 1970 100r1 | |
| 88 | V***0 | Хомут 1.50dm | |
| 89 | 4***8 | Болт M10x1.5x20 Cl 8.8 | |
| 9 | 8***6 | Шланг в сборе 3/4 X 565 100R17 | |
| 90 | 8***3 | Рукав гидравлический в сборе 1.00in x 3500mm 100R | |
| 91 | 8***2 | Пробка, резина, размер отв.30х19.50мм | |
| 92 | 8***5 | Фиксатор | |
| 93 | 8***0 | Хомут | |
| 93 | 8***4 | Соединительная накладка длина 775, нейлон | |
| 94 | 5***6 | Болт M8x12 Cl-8.8 | |
| 94 | 7***0 | Штуцер 9/16mjicx9/16morb | |
| 95 | 9***1 | Уплотнительное кольцо, внут.диам.0.864dm толщина 0.070dm | |
| 96 | 8***1 | Рукав 3/4 X 4300 100R1 | |
| 97 | 8***6 | Радиатор масляный | |
| 97 | 9***8 | Масляный фильтр | |
| 98 | 8***1 | Болт M6x100 Cl-8.8 Pl | |
| 99 | 8***4 | Колено 90° 7/16MJIC X 9/16MORB |
