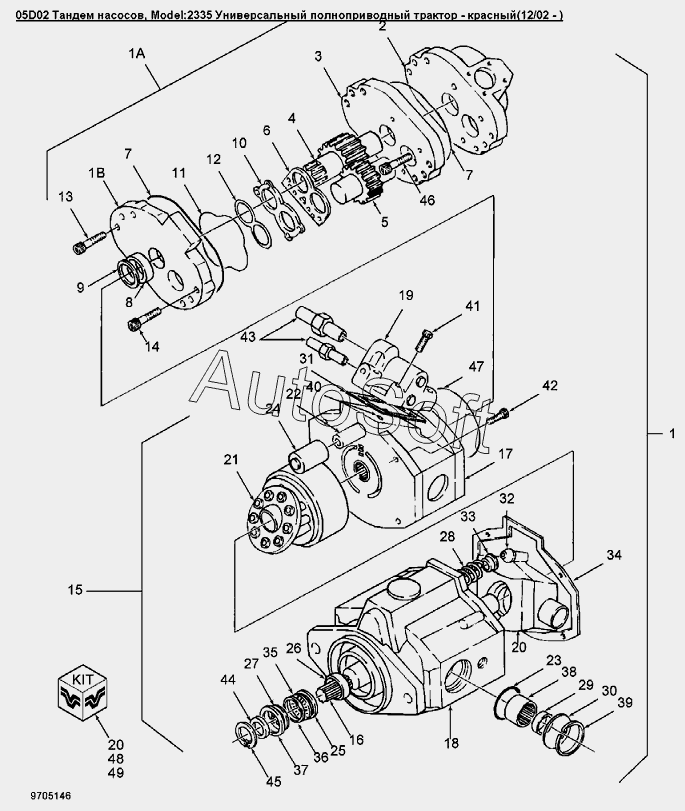

Каталог запасных частей к технике: Versatile серии 2000 (2008). 05D02 Тандем насосов
1
1A
1B
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***6 | Тандем насосов для двигателя 11 и 10 л | |
| 10 | 9***0 | Уплотнение подшипника | |
| 11 | 9***1 | Уплотнительное кольцо | |
| 12 | 9***9 | Уплотнение шестеренчатого насоса | |
| 13 | 2***9 | Болт | |
| 14 | 2***9 | Болт G2, 3/8dm-16 x 3-3/4dm | |
| 15 | 8***1 | Поршень тандема насосов 10 Ltr Engine | |
| 16 | V***3 | Шлицевой вал | |
| 17 | 8***6 | Крышка | |
| 18 | 8***8 | Корпус | |
| 19 | 8***3 | Компенсатор плунжерного насоса | |
| 1A | 8***0 | Насос шестеренчатый тандема | |
| 1B | 9***7 | Фланец | |
| 2 | 8***9 | Крышка шестеренчатого насоса | |
| 20 | 8***4 | Ремонтный комплект плунжерного насоса | |
| 21 | 8***3 | Наклонная шайба | |
| 22 | 8***2 | Поршень | |
| 23 | 2***8 | Уплотнительное кольцо, внут.диам.1.40dm толщина 0.09dm | |
| 24 | 8***6 | Штифт 3/16dmx1/2dm | |
| 25 | 2***3 | Шайба плунжерного насоса | |
| 26 | 6***0 | Кольцо стопорное внутреннее | |
| 27 | 3***5 | Стопорное кольцо диам.1.130dm | |
| 28 | 8***5 | Пружина, рулевого насоса и насоса навесного оборудования | |
| 29 | 8***8 | Подшипник игольчатый диам.внутр.1.25 наруж.1.375 толщина 0.75dm | |
| 3 | 8***7 | Корпус | |
| 30 | 2***4 | Крышка | |
| 31 | 8***3 | Уплотнение | |
| 32 | 8***0 | Кнопка | |
| 33 | 8***1 | Тарелка пружины | |
| 34 | 2***3 | Уплотнение | |
| 35 | 7***9 | Сальник | |
| 36 | 2***2 | Шайба плунжерного насоса упорная | |
| 37 | 2***1 | Подшипник упорный | |
| 38 | 8***7 | Подшипник | |
| 39 | 2***9 | Кольцо стопорное внутреннее 1.625 | |
| 4 | 8***1 | Шестерня ведущая шестеренчатого насоса | |
| 40 | 8***4 | Уплотнительное кольцо, внут.диам.0.239dm толщина 0.070dm | |
| 41 | 8***1 | Болт G5 3/8dm-16 x 1-1/4dm | |
| 42 | 8***1 | Болт 1/4dm | |
| 43 | 8***4 | Штуцер | |
| 44 | V***0 | Шайба | |
| 45 | V***2 | Стопорное кольцо | |
| 46 | 9***6 | Болт 1/2-13x2dm Gr-5 | |
| 47 | 9***4 | Уплотнительное кольцо ID-3.989in Thk-0.070in | |
| 48 | 8***9 | Набор уплотнений насоса шестерёнчатого | |
| 49 | 8***6 | Комплект уплотнительный | |
| 5 | 8***9 | Колесо зубчатое промежуточное | |
| 6 | 9***8 | Подшипник | |
| 7 | 1***6 | Уплотнительное кольцо, внут.диам.4.987dm толщина 0.103dm | |
| 8 | V***1 | Сальник 0.875dm | |
| 9 | 9***6 | Шайба сальника насоса подпитки |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
