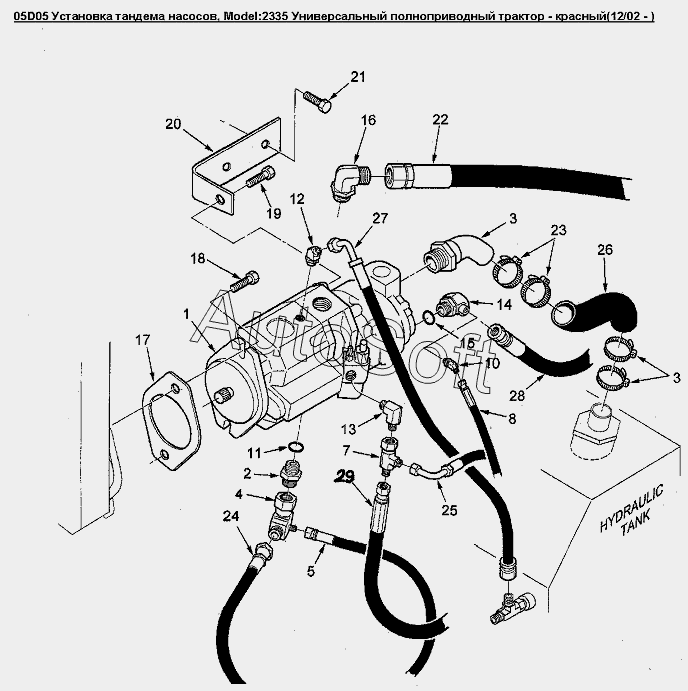

Каталог запасных частей к технике: Versatile серии 2000 (2008). 05D05 Установка тандема насосов
16
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
11
10
8
7
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***6 | Тандем насосов для двигателя 11 и 10 л | |
| 2 | 9***1 | Клапан плунжерного насоса 5000psi, 1.5in-Hex, 1-5/16 x 12 UN-2A | |
| 3 | 8***2 | Вставной шланг специальный | |
| 4 | 8***3 | Колено 90° 1 5/16SWJIC X 7/16JIC | |
| 5 | 8***6 | Шланг в сборе 1/4 X 990 100R1 | |
| 7 | 8***3 | Тройник с боковым отводом 7/16MJIC X 7/16SWFJIC | |
| 8 | 8***2 | ШЛАНГ | |
| 10 | 4***3 | Фитинг 45°, конус 37° | |
| 11 | 8***5 | Кольцо уплотнительное, внутр o 1.171, толщина 0.11 | |
| 12 | 3***6 | Фитинг 45°, 9/16jic x 9/16orb | |
| 13 | 1***8 | Фитинг 90°, конус 37° | |
| 14 | 8***0 | Колено 45° 1 1/16ORB X1 1/16MJIC | |
| 15 | 1***6 | Кольцо уплотнительное вн. O 0.924xтолщина 0.116 | |
| 16 | 1***1 | Патрубок 90° | |
| 17 | 9***6 | Прокладка насоса поршневого | |
| 18 | 9***8 | Болт M12x35 | |
| 19 | 8***6 | Болт шестигранный FLG USR 0.5 X 1.75 PL | |
| 20 | 8***0 | Держатель гидронасоса | |
| 21 | 9***2 | Болт M10x1.50x30 | |
| 22 | 8***4 | Шланг в сборе 1.0 X 2285 100R17 | |
| 23 | 5***9 | Хомут 1.0625/2.00dm | |
| 24 | 8***6 | Шланг в сборе 3/4 X 3360 100R17 | |
| 25 | 8***4 | Шланг в сборе 1/4 X 3400 100R17 | |
| 26 | 8***9 | Рукав всасывающий 38.10 | |
| 27 | 9***8 | ГИДРОШЛАНГ | |
| 28 | 8***4 | Шланг в сборе 3/4 X 1470 100R17 | |
| 29 | 8***5 | Шланг в сборе 1/4 X 600 100R1 |
