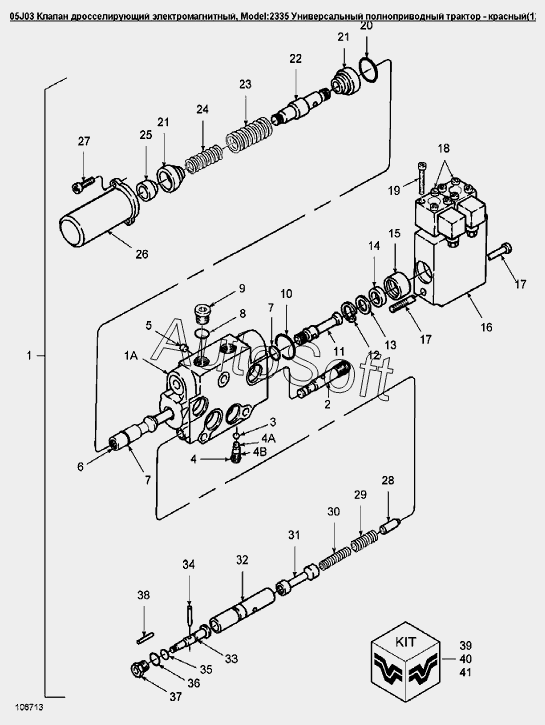

Каталог запасных частей к технике: Versatile серии 2000 (2008). 05J03 Клапан дросселирующий электромагнитный
1
2
3
4
4A
4B
9
10
11
12
13
14
15
16
17
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
34
35
35a
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | V***3 | Корпус | |
| 10 | 9***9 | Кольцо 120 | |
| 11 | 8***1 | Шток | |
| 12 | 4***4 | Стопорное кольцо диам.0.625dm | |
| 13 | V***7 | Шайба | |
| 14 | V***4 | Шайба | |
| 15 | V***0 | Поршень | |
| 16 | V***6 | Корпус катушки клапана | |
| 17 | 8***3 | Болт 1/4dm-20x3-1/2dm | |
| 18 | 8***3 | Клапан электрический распределителя | |
| 19 | 9***3 | Болт | |
| 2 | 9***2 | Корпус затвора | |
| 20 | V***0 | Уплотнительное кольцо, внут.диам.1.250dm толщина 0.06dm | |
| 21 | 8***1 | Тарелка пружины | |
| 22 | V***5 | Шток | |
| 23 | V***7 | Пружина | |
| 24 | V***8 | Пружина | |
| 25 | V***9 | Фиксатор | |
| 26 | V***0 | Колпачок | |
| 27 | 8***0 | Болт 1/4dm-20x1dm | |
| 28 | 8***4 | Игла | |
| 29 | V***2 | Пружина внешняя | |
| 3 | 9***8 | Шарик | |
| 30 | V***2 | Пружина внешняя | |
| 31 | V***4 | Золотник | |
| 32 | 8***9 | Трубка расходомера | |
| 34 | V***3 | Штифт | |
| 35 | 8***5 | Кольцо уплотнительное Buna-N-70, Id-0.18in Thk-0. | |
| 35a | V***6 | Кольцо | |
| 36 | 1***9 | Кольцо уплотнительное вн. O 0.8xтолщина 0.09 N | |
| 37 | 8***1 | Пробка | |
| 38 | 8***5 | Штифт 11/8dmx1dm | |
| 39 | V***8 | Уплотнение | |
| 4 | 8***3 | Клапан с седлом в сборе | |
| 40 | V***5 | Уплотнение | |
| 41 | V***4 | Комплект уплотнительный | |
| 4A | 9***9 | Кольцо уплотнительное пробкового крана | |
| 4B | 8***8 | Кольцо уплотнительное вн. O 0.301 X толщина 0.064 | |
| 9 | 8***7 | Пробка 7/8 - 14unf |
