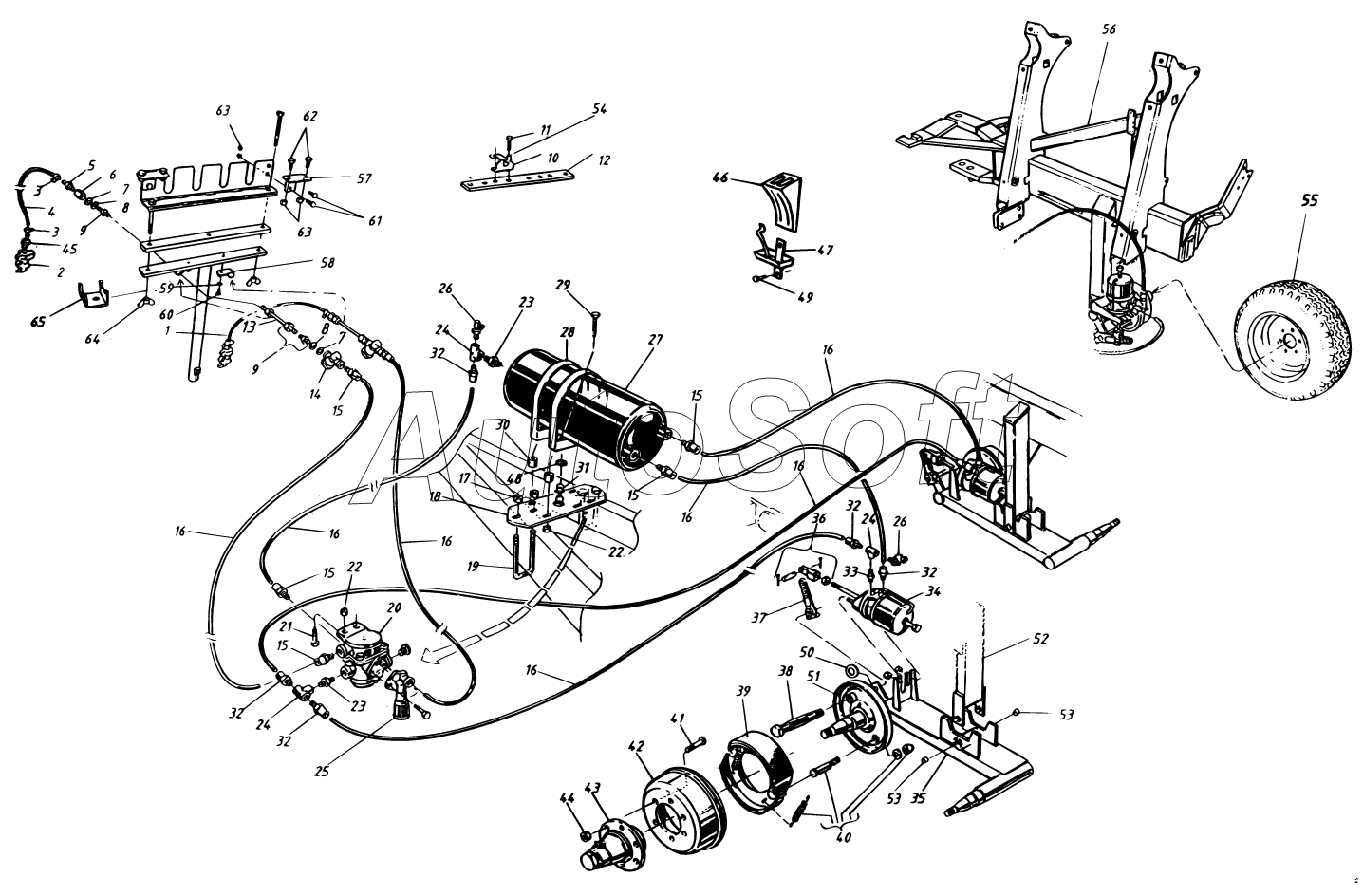

Каталог запасных частей к технике: Vaderstad Carrier CR420-820 (2005). Pneumatic brakes CR 420-820
1
2
3
3
4
5
6
7
7
8
8
9
9
10
11
12
13
14
15
15
15
15
15
16
16
16
16
16
16
16
17
18
19
20
21
22
22
23
23
24
24
24
25
26
26
27
28
29
30
31
32
32
32
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
53
54
55
56
57
58
59
60
61
62
63
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Socket for feed tube (red) | |
| 2 | 4***1 | Socket for controls hose (yellow) | |
| 3 | 4***0 | Hose clamp | |
| 4 | 4***3 | Air hose | |
| 5 | 4***8 | Hose nipple | |
| 6 | 4***3 | Sleeve | |
| 7 | 4***4 | O-ring | |
| 8 | 4***5 | Stay ring | |
| 9 | 4***6 | Pipe fitting | |
| 10 | 4***3 | Blind connection | |
| 11 | 5***1 | Screw | |
| 12 | 4***6 | Plate | |
| 13 | 4***2 | Hydraulic tubing | |
| 14 | 4***2 | Pipe filter | |
| 15 | 4***0 | Push-in fitting | |
| 16 | 6***5 | Plastic tubing, per metre | |
| 17 | 5***1 | Lock nut | |
| 18 | 4***1 | Bracket | |
| 19 | 4***0 | Clamp | |
| 20 | 4***3 | Brake valve | |
| 21 | 5***1 | Screw | |
| 22 | 5***1 | Lock nut | |
| 23 | 4***6 | Adapter | |
| 24 | 4***7 | T-tube | |
| 25 | 4***4 | Valve | |
| 26 | 4***2 | Test screw | |
| 27 | 4***5 | Air tank | |
| 28 | 4***7 | Tank fixings | |
| 29 | 5***1 | Screw | |
| 30 | 4***2 | Spacer | |
| 31 | 4***6 | Bleed valve | |
| 32 | 4***9 | Push-in fitting | |
| 33 | 4***3 | Adapter | |
| 34 | 4***0 | Spring brake ram | |
| 35 | 4***0 | Bogie cradle | |
| 35 | 4***1 | Bogie cradle | |
| 36 | 4***4 | Fork batch | |
| 37 | 4***1 | Lever arm | |
| 38 | 4***2 | Camshaft | |
| 39 | 4***5 | Brake shoes | |
| 40 | 4***6 | Spring kit | |
| 41 | 4***7 | Rim screw | |
| 42 | 4***4 | Brake drum | |
| 43 | 4***5 | Hub, see Fig. 3 | |
| 44 | 4***3 | Nut | |
| 45 | 4***7 | Hose nipple | |
| 46 | 4***7 | Key | |
| 47 | 4***8 | Bracket | |
| 48 | 4***5 | Copper washer | |
| 49 | 5***1 | Screw | |
| 50 | 4***5 | Sealing, camshaft | |
| 51 | 4***4 | Back plate | |
| 52 | 3***3 | Wheel undercarriage | |
| 53 | 4***3 | Bearing | |
| 54 | 5***1 | Washer | |
| 55 | 4***4 | Wheel, 14-ply | |
| 56 | 4***6 | Wheel section, brake | |
| 56 | 4***7 | Wheel section, brake | |
| 56 | 4***7 | Wheel section, pneumatic brakes | |
| 56 | 4***8 | Wheel section, pneumatic brakes | |
| 56 | 4***2 | Wheel section, pneumatic brakes | |
| 56 | 4***3 | Wheel section, pneumatic brakes | |
| 57 | 4***4 | Bracket | |
| 58 | 4***0 | Hose Clamp | |
| 59 | 5***1 | Spring washer | |
| 60 | 5***1 | Screw | |
| 61 | 5***1 | Screw | |
| 62 | 5***1 | Screw | |
| 63 | 5***1 | Lock nut | |
| 64 | 5***1 | Wing nut | |
| 65 | 4***9 | Clamp |
