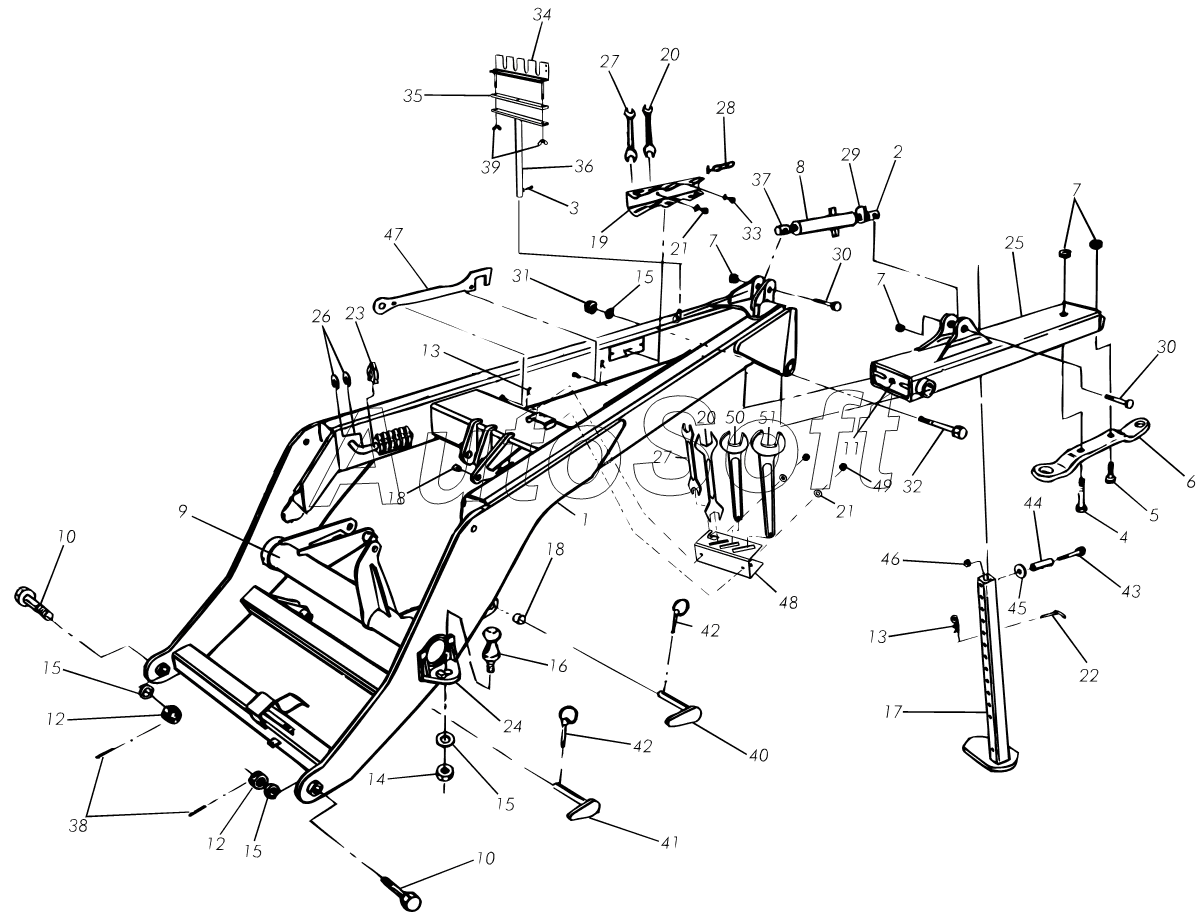

Каталог запасных частей к технике: Vaderstad Carrier CR420-820 (2005). Drawbar CR 650-820, 3210-
39
26
27
27
28
29
30
30
31
32
33
34
35
36
37
38
25
40
41
42
42
43
44
45
46
47
48
49
50
51
12
12
2
3
4
5
6
7
7
7
8
9
10
10
11
1
13
13
14
15
15
15
15
16
17
18
18
19
20
20
21
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***0 | Drawbar | |
| 1 | 4***0 | Drawbar | |
| 2 | 4***7 | Push rod end, RH thread | |
| 3 | 5***1 | Screw | |
| 4 | 4***3 | Screw | |
| 5 | 4***0 | Screw | |
| 6 | 4***9 | Draw ear | |
| 7 | 5***1 | Lock nut | |
| 8 | 3***6 | Push rod | |
| 8 | 4***2 | Push rod | |
| 9 | 4***9 | Rocker shaft | |
| 9 | 4***1 | Rocker shaft | |
| 10 | 4***0 | Screw | |
| 11 | 4***1 | Lubricating nipple | |
| 12 | 5***1 | Castle nut | |
| 13 | 4***0 | R-clip | |
| 14 | 5***1 | Lock nut | |
| 15 | 5***1 | Washer | |
| 16 | 4***3 | Tow hook | |
| 17 | 4***2 | Supporting leg | |
| 18 | 5***0 | Roll pin | |
| 19 | 4***3 | Bracket | |
| 20 | 4***1 | Tool | |
| 21 | 5***1 | Washer | |
| 22 | 4***9 | Locking pin | |
| 23 | 4***1 | Spacer | |
| 23 | 4***1 | Spacer | |
| 24 | 4***3 | Bracket | |
| 25 | 4***4 | Drawbar | |
| 26 | 4***0 | Spacer | |
| 27 | 4***0 | Tool | |
| 28 | 4***2 | Rubber strap | |
| 29 | 4***8 | Securing plate | |
| 30 | 4***2 | Screw | |
| 31 | 5***1 | Lock nut | |
| 32 | 4***5 | Pin bolt | |
| 33 | 5***1 | Screw | |
| 34 | 4***1 | Plate, hose clamp | |
| 35 | 4***8 | Hose clamp rubber | |
| 36 | 4***2 | Hose clamp | |
| 37 | 4***6 | Push rod end, LH thread | |
| 38 | 5***1 | Roll pin | |
| 39 | 5***1 | Wing nut | |
| 40 | 4***7 | Pin bolt | |
| 41 | 4***6 | Pin bolt | |
| 42 | 4***0 | Pin | |
| 43 | 5***1 | Screw | |
| 44 | 4***8 | Tube | |
| 45 | 5***1 | Washer | |
| 46 | 5***1 | Lock nut | |
| 47 | 4***4 | Tool | |
| 48 | 4***9 | Bracket | |
| 48 | 4***1 | Bracket | |
| 49 | 5***1 | Lock nut | |
| 50 | 4***6 | Key | |
| 51 | 4***7 | Key |
