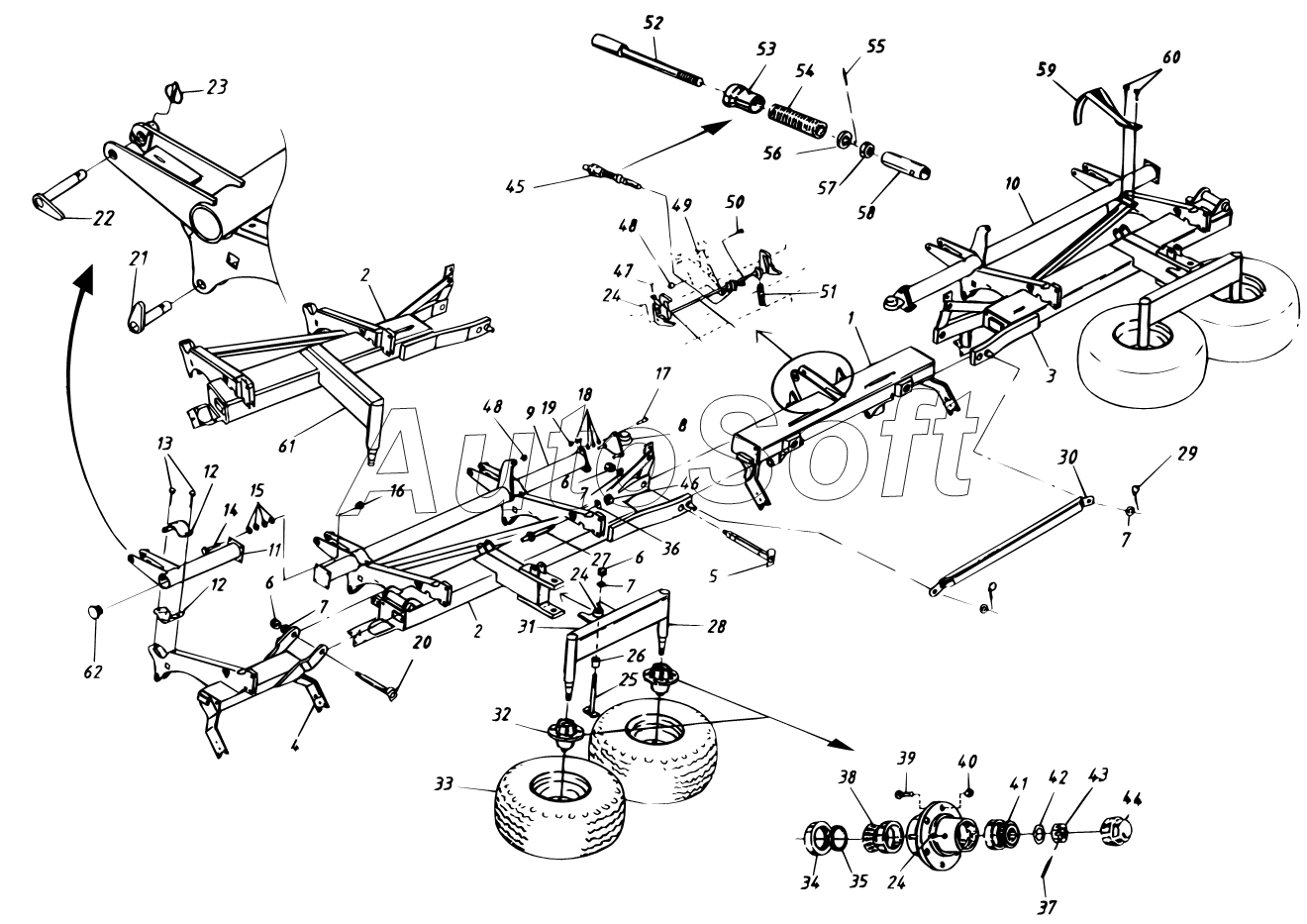

Каталог запасных частей к технике: Vaderstad Carrier CR420-820 (2005). Frame CR 420-820
38
37
36
35
34
33
39
32
31
30
29
28
27
26
25
24
24
24
51
62
61
60
59
58
57
56
55
54
53
52
23
50
49
48
48
47
46
45
44
43
42
41
40
8
7
7
7
7
6
6
6
5
4
9
3
2
2
2
22
21
20
19
18
17
16
15
14
13
12
12
1
11
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***4 | Frame | |
| 2 | 4***3 | Wheel section | |
| 2 | 4***5 | Wheel section | |
| 2 | 4***7 | Wheel section | |
| 2 | 4***5 | Wheel section | |
| 2 | 4***9 | Wheel section | |
| 2 | 4***1 | Wheel section | |
| 2 | 4***2 | Wheel section | |
| 2 | 4***3 | Wheel section | |
| 3 | 4***4 | Wheel section | |
| 3 | 4***6 | Wheel section | |
| 3 | 4***8 | Wheel section | |
| 3 | 4***6 | Wheel section | |
| 3 | 4***0 | Wheel section | |
| 3 | 4***2 | Wheel section | |
| 4 | 4***9 | Outer section | |
| 4 | 4***0 | Outer section | |
| 4 | 4***3 | Outer section | |
| 4 | 4***4 | Outer section | |
| 5 | 4***4 | Pin bolt | |
| 6 | 5***1 | Lock nut | |
| 7 | 5***1 | Washer | |
| 8 | 4***1 | Holder | |
| 8 | 4***2 | Holder | |
| 9 | 4***0 | Rocker shaft | |
| 9 | 4***2 | Rocker shaft | |
| 9 | 4***2 | Rocker shaft | |
| 9 | 4***1 | Rocker shaft | |
| 9 | 4***5 | Rocker shaft | |
| 10 | 4***1 | Rocker shaft | |
| 10 | 4***3 | Rocker shaft | |
| 10 | 4***6 | Rocker shaft | |
| 10 | 4***2 | Rocker shaft | |
| 10 | 4***3 | Rocker shaft | |
| 10 | 4***4 | Rocker shaft | |
| 11 | 4***4 | Rocker shaft | |
| 11 | 4***4 | Rocker shaft | |
| 12 | 4***8 | Clamp | |
| 13 | 5***1 | Screw | |
| 14 | 5***1 | Screw | |
| 15 | 5***1 | Spring washer | |
| 16 | 5***1 | Lock nut | |
| 17 | 5***1 | Screw | |
| 18 | 5***1 | Washer | |
| 19 | 5***1 | Lock nut | |
| 20 | 4***5 | Pin bolt | |
| 21 | 4***6 | Pin bolt | |
| 22 | 4***7 | Pin bolt | |
| 23 | 4***0 | Pin | |
| 24 | 4***1 | Lubricating nipple | |
| 25 | 4***0 | Pin bolt | |
| 26 | 4***3 | Bearing | |
| 27 | 4***1 | Stud | |
| 28 | 4***6 | Stub axle | |
| 28 | 4***4 | Stub axle | |
| 29 | 4***4 | Ring pin | |
| 30 | 4***1 | Parallelic rod | |
| 31 | 4***7 | Bogie cradle | |
| 31 | 4***8 | Bogie cradle | |
| 32 | 4***7 | Hub | |
| 32 | 4***7 | Hub | |
| 32 | 4***1 | Hub | |
| 32 | 4***1 | Hub | |
| 32 | 4***1 | Hub | |
| 33 | 4***1 | Hose | |
| 33 | 4***2 | Rim | |
| 33 | 4***4 | Wheel, 14-ply | |
| 33 | 4***5 | Tyre, 14 plies | |
| 34 | 4***5 | Sealing ring | |
| 35 | 4***4 | Felt strip | |
| 36 | 5***1 | Washer | |
| 37 | 5***0 | Roll pin | |
| 38 | 4***0 | Roller bearing | |
| 39 | 4***3 | Wheel stud | |
| 40 | 4***3 | Nut | |
| 41 | 4***9 | Roller bearing | |
| 42 | 5***0 | Wear washer | |
| 43 | 4***7 | Castle nut | |
| 44 | 4***5 | Hub cap | |
| 45 | 3***4 | Opening device | |
| 46 | 5***1 | Lock nut | |
| 47 | 5***1 | Screw | |
| 48 | 5***0 | Roll pin | |
| 49 | 5***1 | Lock nut | |
| 50 | 5***1 | Screw | |
| 51 | 4***8 | Spring | |
| 52 | 4***7 | Rod | |
| 53 | 4***2 | Sleeve | |
| 54 | 4***1 | Spring | |
| 55 | 5***1 | Roll pin | |
| 56 | 5***1 | Washer | |
| 57 | 5***1 | Nut | |
| 58 | 4***8 | Tube | |
| 59 | 4***4 | Scale | |
| 60 | 5***1 | Screw | |
| 61 | 4***4 | Wheel underarriage | |
| 62 | 4***9 | Cover |
