Каталог запасных частей к технике: Vaderstad RAPID RD 300C, 300S, 400C, 400S (2009). Seed hopper RD 300-400C/S
1
1
2
2
2
3
4
5
6
7
8
8
8
9
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
22
22
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
46
46
47
48
49
49
49
50
50
51
51
52
53
54
55
56
57
57
58
58
59
60
61
62
62
63
64
65
66
67
68
69
70
71
72
72
73
74
75
76
77
78
79
80
82
83
84
85
86
87
88
89
90
91

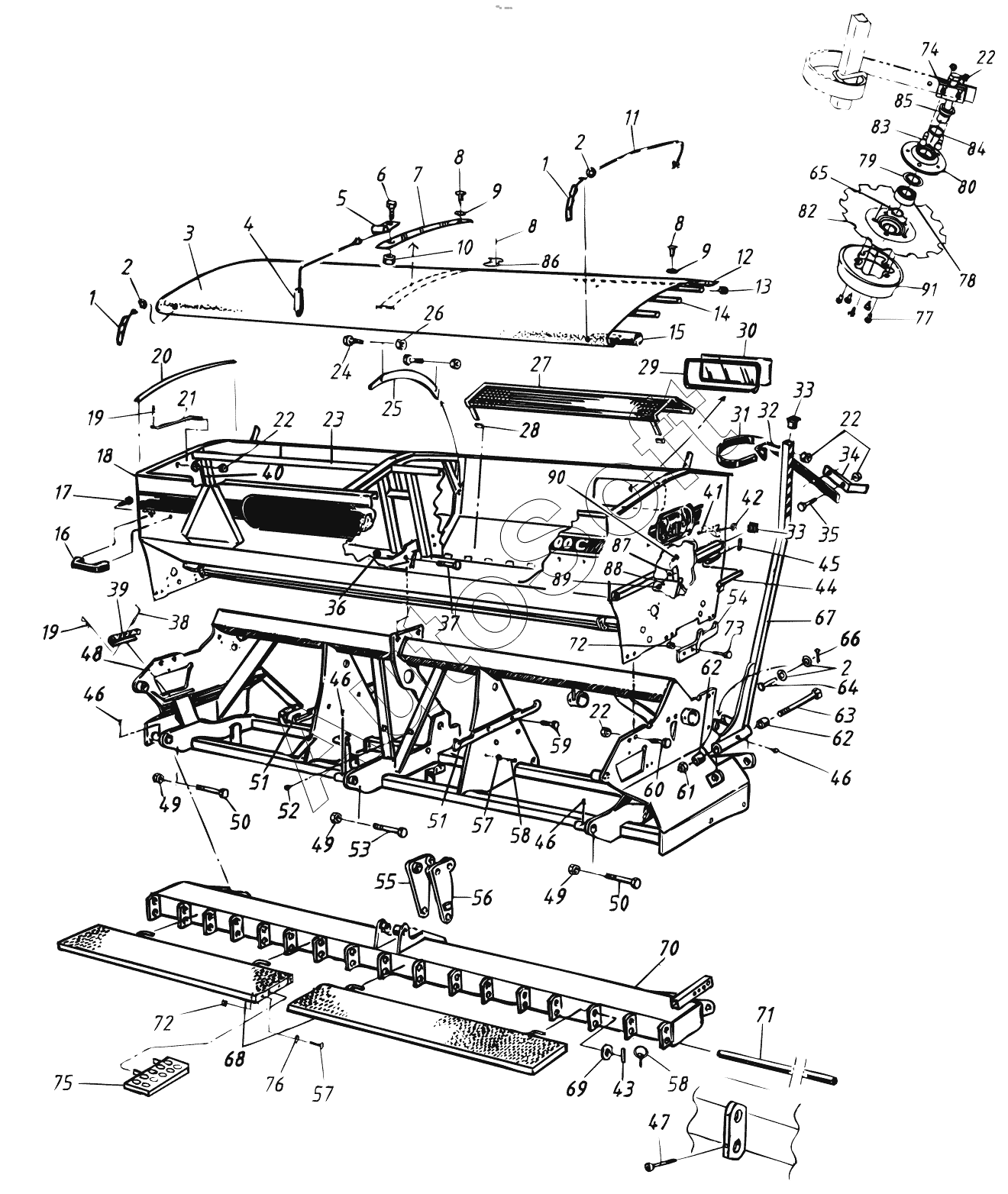

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 101301 | 1***1 | Chassis | |
| 101303 | 1***3 | Seed hopper | |
| 101304 | 1***4 | Seed hopper | |
| 101305 | 1***5 | Seed hopper | |
| 202620 | 2***0 | Wheel beam | |
| 305586 | 3***6 | Partition | |
| 306495 | 3***5 | Tarpaulin | |
| 307834 | 3***4 | Footboard | |
| 307843 | 3***3 | Bout marker | |
| 307844 | 3***4 | Bout marker | |
| 307845 | 3***5 | Bout marker | |
| 307846 | 3***6 | Footboard | |
| 307847 | 3***7 | Footboard | |
| 308129 | 3***9 | Grating, fertiliser | |
| 411736 | 4***6 | Fastening iron | |
| 412544 | 4***4 | Aluminium tube | |
| 412546 | 4***6 | Aluminium tube | |
| 419786 | 4***6 | Axle | |
| 419997 | 4***7 | Tip | |
| 420233 | 4***3 | Calibration tray holder | |
| 420989 | 4***9 | Set, tarpaulin | |
| 420990 | 4***0 | Set, tarpaulin | |
| 422413 | 4***3 | Bout marker | |
| 422414 | 4***4 | Bout marker | |
| 422415 | 4***5 | Bout marker | |
| 422416 | 4***6 | Bout marker | |
| 423018 | 4***8 | Footboard, LH | |
| 423019 | 4***9 | Footboard | |
| 423020 | 4***0 | Footboard, LH | |
| 423021 | 4***1 | Platform | |
| 423348 | 4***8 | Kit footboard, middle-part | |
| 423793 | 4***3 | Sealing, partition | |
| 423818 | 4***8 | Disc, curved | |
| 50061203521 | 5***1 | Carriage bolt | |
| 1 | 4***2 | Rubber strap | |
| 2 | 5***1 | Washer | |
| 3 | 3***4 | Tarpaulin | |
| 4 | 4***9 | Weight | |
| 5 | 4***3 | Bracket, spring | |
| 6 | 5***1 | Screw | |
| 7 | 4***6 | Spring | |
| 8 | 4***0 | Pop rivet | |
| 9 | 5***2 | Washer | |
| 10 | 5***1 | Lock nut | |
| 11 | 6***6 | Operating line, per metre | |
| 12 | 4***5 | Fastening iron | |
| 13 | 4***8 | Cover | |
| 14 | 4***3 | Aluminium tube | |
| 15 | 4***5 | Aluminium tube | |
| 16 | 4***1 | Handle | |
| 17 | 5***1 | Screw | |
| 18 | 1***2 | Seed hopper | |
| 19 | 4***2 | R-clip | |
| 20 | 6***7 | Sealing strip, per metre | |
| 21 | 4***1 | Position hook | |
| 22 | 5***1 | Lock nut | |
| 23 | 3***5 | Partition | |
| 24 | 5***2 | Screw | |
| 25 | 3***2 | Bow | |
| 26 | 5***2 | Lock nut | |
| 27 | 3***8 | Grating, fertiliser | |
| 28 | 4***7 | Plastic foot | |
| 29 | 4***5 | Sealing strip, per metre | |
| 30 | 4***4 | Window | |
| 31 | 2***7 | Tine | |
| 32 | 4***3 | Tine bracket | |
| 33 | 4***6 | Plastic plug | |
| 34 | 4***9 | Tip | |
| 35 | 4***5 | Plough bolt, incl. nut | |
| 36 | 5***1 | Lock nut | |
| 37 | 5***1 | Screw | |
| 38 | 4***1 | Pin | |
| 39 | 3***5 | Mechanical lock | |
| 40 | 6***8 | Sealing strip, per metre | |
| 41 | 5***1 | Screw | |
| 42 | 4***0 | Rubber damper | |
| 43 | 5***1 | Roll pin | |
| 44 | 4***9 | Rod | |
| 45 | 5***1 | Roll pin | |
| 46 | 4***1 | Lubricating nipple | |
| 47 | 4***7 | Screw | |
| 48 | 1***0 | Chassis | |
| 49 | 4***7 | Locknut, low | |
| 50 | 4***5 | Screw | |
| 51 | 3***2 | Calibration tray holder | |
| 52 | 4***9 | Cover | |
| 53 | 4***6 | Screw | |
| 54 | 4***2 | Calibration tray holder | |
| 55 | 3***8 | Link | |
| 56 | 3***4 | Link | |
| 57 | 5***1 | Carriage bolt | |
| 58 | 4***0 | Locking ring | |
| 59 | 5***1 | Screw | |
| 60 | 5***1 | Screw | |
| 61 | 5***1 | Nut | |
| 62 | 4***3 | Bushing | |
| 63 | 4***9 | Screw | |
| 64 | 5***1 | Pin | |
| 65 | 4***1 | Circlip | |
| 66 | 5***0 | Split pin | |
| 67 | 3***2 | Bout marker | |
| 68 | 3***3 | Footboard | |
| 69 | 5***1 | Washer | |
| 70 | 2***9 | Wheel beam | |
| 71 | 4***5 | Axle, wheel beam | |
| 72 | 5***1 | Lock nut | |
| 73 | 5***1 | Screw | |
| 74 | 4***1 | Locking device | |
| 75 | 4***2 | Footboard, middle part | |
| 76 | 5***1 | Washer | |
| 77 | 5***1 | Screw | |
| 78 | 4***4 | Ball bearing | |
| 79 | 4***3 | Sealing ring | |
| 80 | 4***1 | Bearing housing | |
| 81 | 4***2 | Bearing housing | |
| 82 | 3***0 | Disc | |
| 83 | 5***1 | Screw | |
| 84 | 4***5 | V-ring | |
| 85 | 4***3 | Axle | |
| 86 | 4***0 | Support | |
| 87 | 4***2 | Sealing, partition | |
| 88 | 5***2 | Washer | |
| 89 | 5***2 | Lock nut | |
| 90 | 5***2 | Screw | |
| 91 | 4***3 | Support ring |
