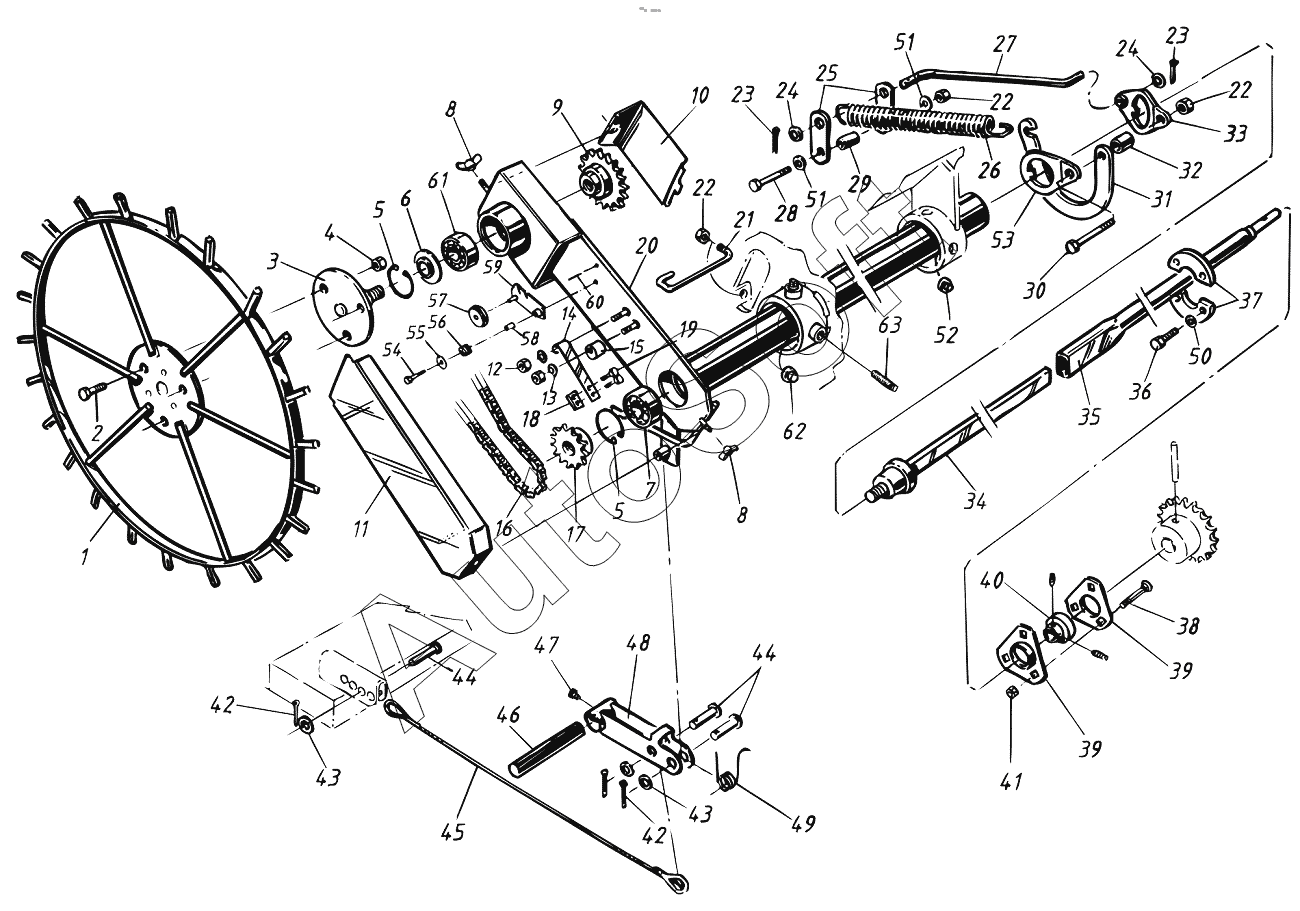

Каталог запасных частей к технике: Vaderstad RAPID RD 300C, 300S, 400C, 400S (2009). Driving unit RD 300-400C/S
1
2
3
4
5
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
23
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
42
43
43
43
43
44
44
45
46
47
48
49
50
51
51
52
53
54
55
56
57
58
59
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 409400 | 4***0 | Chain lock | |
| 409405 | 4***5 | Half link | |
| 420526 | 4***6 | Drive shaft | |
| 420905 | 4***5 | Bearing | |
| 420906 | 4***6 | Drive shaft, long | |
| 420907 | 4***7 | Drive shaft, long | |
| 423338 | 4***8 | Ball bearing | |
| 423339 | 4***9 | Chain wheel | |
| 423342 | 4***2 | Hubaxle | |
| 423343 | 4***3 | Drive wheel arm | |
| 54016800094 | 5***4 | Circlip | |
| 1 | 3***7 | Drive wheel | |
| 2 | 5***1 | Screw | |
| 3 | 4***3 | Hubaxle | |
| 4 | 5***1 | Lock nut | |
| 5 | 5***4 | Circlip | |
| 6 | 4***3 | Sealing ring | |
| 7 | 4***4 | Ball bearing | |
| 8 | 5***1 | Wing nut | |
| 9 | 4***7 | Chain wheel | |
| 10 | 3***0 | Chain guard | |
| 11 | 3***3 | Chain guard | |
| 12 | 5***1 | Lock nut | |
| 13 | 5***1 | Washer | |
| 14 | 4***9 | Chain tensioner | |
| 15 | 4***0 | Eccentric shaft | |
| 16 | 6***4 | Chain, per metre | |
| 17 | 4***6 | Chain wheel | |
| 18 | 4***8 | Strip | |
| 19 | 5***2 | Screw for sheet | |
| 20 | 3***2 | Drive wheel arm | |
| 21 | 4***8 | Stay | |
| 22 | 5***1 | Lock nut | |
| 23 | 4***8 | Split pin | |
| 24 | 5***1 | Washer | |
| 25 | 4***6 | Link | |
| 26 | 3***5 | Spring | |
| 27 | 2***9 | Link arm | |
| 28 | 5***1 | Screw | |
| 29 | 5***0 | Roll pin | |
| 30 | 5***1 | Screw | |
| 31 | 3***1 | Bow | |
| 32 | 4***8 | Spacer | |
| 33 | 4***7 | Spring mount | |
| 34 | 4***0 | Drive shaft | |
| 35 | 4***5 | Drive shaft | |
| 36 | 5***1 | Screw | |
| 37 | 4***2 | Bearing | |
| 38 | 5***1 | Carriage bolt | |
| 39 | 4***2 | Bearing housing, pair | |
| 40 | 4***9 | Bearing | |
| 41 | 5***1 | Lock nut | |
| 42 | 5***0 | Split pin | |
| 43 | 5***1 | Washer | |
| 43 | 5***1 | Washer | |
| 44 | 5***1 | Pin | |
| 45 | 4***7 | Wire | |
| 46 | 4***6 | Rubber bar | |
| 47 | 5***2 | Screw for sheet | |
| 48 | 4***3 | Link | |
| 49 | 4***9 | Spring | |
| 50 | 5***1 | Washer | |
| 51 | 5***1 | Washer | |
| 52 | 4***2 | Stud | |
| 53 | 4***3 | Spring mount | |
| 54 | 5***1 | Screw | |
| 55 | 5***1 | Washer | |
| 56 | 4***2 | Spring | |
| 57 | 4***7 | Tensioning roller | |
| 58 | 4***2 | Sleeve | |
| 59 | 4***1 | Spring tensioner | |
| 60 | 5***1 | Roll pin | |
| 61 | 4***4 | Ball bearing | |
| 62 | 4***2 | Stud | |
| 63 | 4***8 | Screw, slide bearing |
