Каталог запасных частей к технике: Vaderstad RAPID RD 500F, 600F, 800F (2009). Hydraulics, lifting RD 500-800F
1
2
3
4
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
6
7
8
9
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
32
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
46
47
48
49
50
50
51
51
52
53
54
54
55
55
56
57
58
59
60
61
61

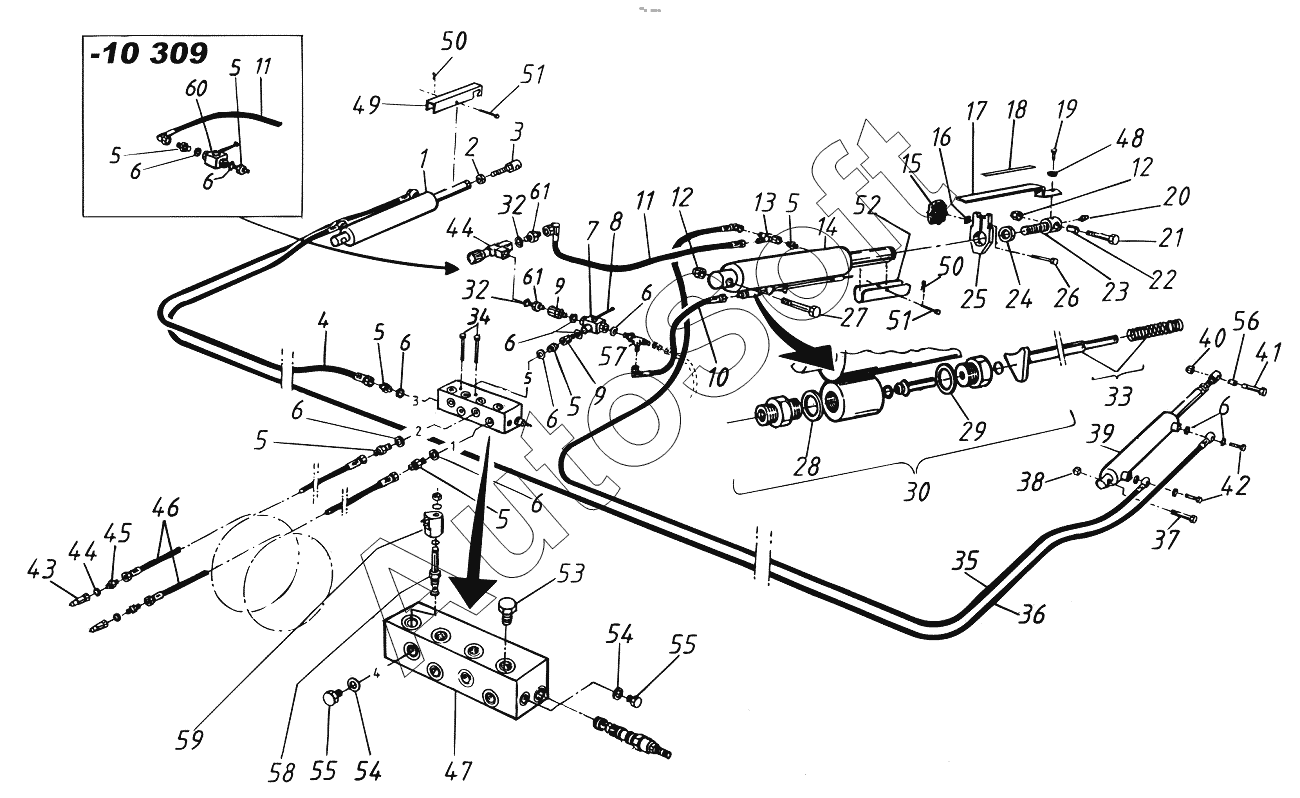

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 305302 | 3***2 | Hydraulic hose | |
| 305303 | 3***3 | Hydraulic hose | |
| 305343 | 3***3 | Hydraulic hose | |
| 305344 | 3***4 | Hydraulic hose | |
| 306101 | 3***1 | Hydraulic hose | |
| 306110 | 3***0 | Hydraulic hose | |
| 404677 | 4***7 | Sealing set | |
| 404678 | 4***8 | Sealing set | |
| 404796 | 4***6 | Sealing set | |
| 413631 | 4***1 | Sealing set | |
| 414611 | 4***1 | Piston rod | |
| 414612 | 4***2 | Ram tube | |
| 414613 | 4***3 | Piston rod guide | |
| 416267 | 4***7 | Sealing set | |
| 416267 | 4***7 | Sealing set | |
| 416267 | 4***7 | Sealing set | |
| 418100 | 4***0 | Ram tube | |
| 418101 | 4***1 | Piston rod | |
| 418102 | 4***2 | Piston rod guide | |
| 418103 | 4***3 | Ram tube | |
| 418104 | 4***4 | Piston rod | |
| 418105 | 4***5 | Piston rod guide | |
| 420650 | 4***0 | Cartridge valve | |
| 420657 | 4***7 | Solenoid, black, round | |
| 1 | 4***9 | Hydraulic ram | |
| 2 | 5***1 | Nut | |
| 3 | 4***0 | Piston rod head | |
| 4 | 3***4 | Hydraulic hose | |
| 5 | 4***7 | Adapter | |
| 6 | 4***3 | Rubber steel washer | |
| 7 | 4***8 | Ball valve | |
| 8 | 4***2 | Handle | |
| 9 | 4***4 | Connection nipple | |
| 10 | 3***0 | Hydraulic hose | |
| 11 | 3***2 | Hydraulic hose | |
| 12 | 5***1 | Lock nut | |
| 13 | 4***7 | Connection nipple T-piece | |
| 14 | 4***9 | Hydraulic ram | |
| 15 | 4***4 | Star knob | |
| 16 | 4***6 | Washer | |
| 17 | 3***8 | Depth scale | |
| 18 | 4***1 | Depth scale | |
| 19 | 5***1 | Screw | |
| 20 | 4***1 | Lubricating nipple | |
| 21 | 4***6 | Screw | |
| 22 | 5***0 | Roll pin | |
| 23 | 4***0 | Piston rod head | |
| 24 | 4***0 | Low nut | |
| 25 | 3***0 | Stop bolt | |
| 26 | 5***1 | Screw | |
| 27 | 4***2 | Screw | |
| 28 | 4***4 | Rubber steel washer | |
| 29 | 4***3 | Rubber steel washer | |
| 30 | 4***6 | Valveset | |
| 31 | 4***7 | Guide | |
| 32 | 4***2 | Rubber steel washer | |
| 33 | 4***0 | Valve rod with spring | |
| 34 | 5***1 | Screw | |
| 35 | 3***1 | Hydraulic hose | |
| 36 | 3***3 | Hydraulic hose | |
| 37 | 4***6 | Screw | |
| 38 | 5***1 | Lock nut | |
| 39 | 4***8 | Hydraulic ram | |
| 40 | 4***7 | Locknut, low | |
| 41 | 5***1 | Screw | |
| 42 | 4***6 | Hole screw | |
| 43 | 4***6 | Quick coupling | |
| 44 | 4***0 | Needle valve | |
| 45 | 4***3 | Nipple | |
| 46 | 3***0 | Hydraulic hose | |
| 47 | 3***6 | Valve block | |
| 48 | 5***1 | Washer | |
| 49 | 3***5 | Mechanical lock, slave ram | |
| 50 | 4***2 | R-clip | |
| 51 | 4***5 | Locking pin | |
| 52 | 3***4 | Mechanical lock, master ram | |
| 53 | 4***1 | Plug | |
| 54 | 4***2 | Rubber steel washer | |
| 55 | 4***6 | Plug | |
| 56 | 4***5 | Spacer sleeve | |
| 57 | 4***5 | T-piece | |
| 58 | 4***3 | Cartridge valve | |
| 59 | 4***4 | Solenoid, square | |
| 60 | 4***0 | Ball valve | |
| 61 | 4***9 | Nipple |
