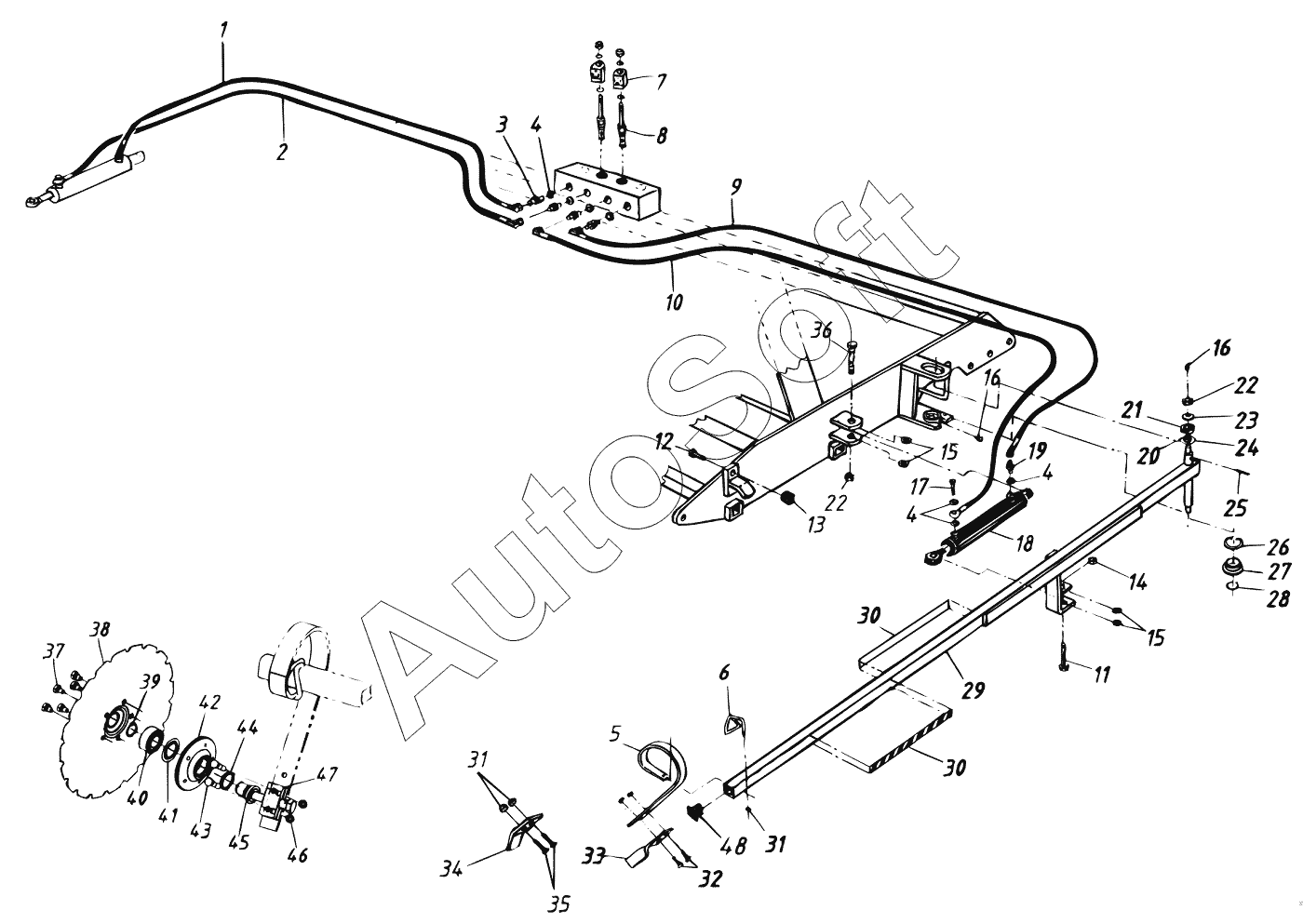

Каталог запасных частей к технике: Vaderstad RAPID RD 500F, 600F, 800F (2009). Hydraulics, bout markers RD 500F, s/n -10 949
1
2
3
4
4
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 410039 | 4***9 | Sealing set | |
| 414674 | 4***4 | Ram tube | |
| 414675 | 4***5 | Piston rod guide | |
| 414689 | 4***9 | Piston rod | |
| 416267 | 4***7 | Sealing set | |
| 416267 | 4***7 | Sealing set | |
| 420651 | 4***1 | Cartridge valve | |
| 420657 | 4***7 | Solenoid, black, round | |
| 423823 | 4***3 | Bout marker | |
| 1 | 3***1 | Hydraulic hose | |
| 2 | 3***2 | Hydraulic hose | |
| 3 | 4***0 | Nipple | |
| 4 | 4***2 | Rubber steel washer | |
| 5 | 2***7 | Tine | |
| 6 | 3***7 | Tine bracket | |
| 7 | 4***4 | Solenoid, square | |
| 8 | 4***2 | Cartridge valve | |
| 9 | 3***9 | Hydraulic hose | |
| 10 | 3***0 | Hydraulic hose | |
| 11 | 4***0 | Screw | |
| 12 | 5***1 | Screw | |
| 13 | 4***0 | Rubber damper | |
| 14 | 5***1 | Lock nut | |
| 15 | 4***6 | Rubber washer | |
| 16 | 4***1 | Lubricating nipple | |
| 17 | 4***1 | Banjo screw | |
| 18 | 4***4 | Hydraulic ram | |
| 19 | 4***1 | Nipple | |
| 20 | 4***7 | Bearing | |
| 21 | 4***9 | Runner | |
| 22 | 5***1 | Lock nut | |
| 23 | 5***1 | Washer | |
| 24 | 5***1 | Washer | |
| 25 | 5***1 | Roll pin | |
| 26 | 5***4 | Circlip | |
| 27 | 4***5 | Bearing | |
| 28 | 5***4 | Circlip | |
| 29 | 4***4 | Bout marker | |
| 30 | 6***9 | Warning tape black-yellow, per metre | |
| 31 | 5***1 | Lock nut | |
| 32 | 4***5 | Plough bolt, incl. nut | |
| 33 | 4***5 | Tip, bout marker | |
| 34 | 4***7 | Tip | |
| 35 | 5***1 | Carriage bolt | |
| 36 | 4***4 | Pin bolt | |
| 37 | 5***1 | Screw | |
| 38 | 4***8 | Disc, flat | |
| 39 | 4***1 | Circlip | |
| 40 | 4***4 | Ball bearing | |
| 41 | 4***3 | Sealing ring | |
| 42 | 4***1 | Bearing housing | |
| 43 | 5***1 | Screw | |
| 44 | 4***5 | V-ring | |
| 45 | 4***3 | Axle | |
| 46 | 5***1 | Lock nut | |
| 47 | 4***1 | Locking device | |
| 48 | 4***6 | Plastic plug |
