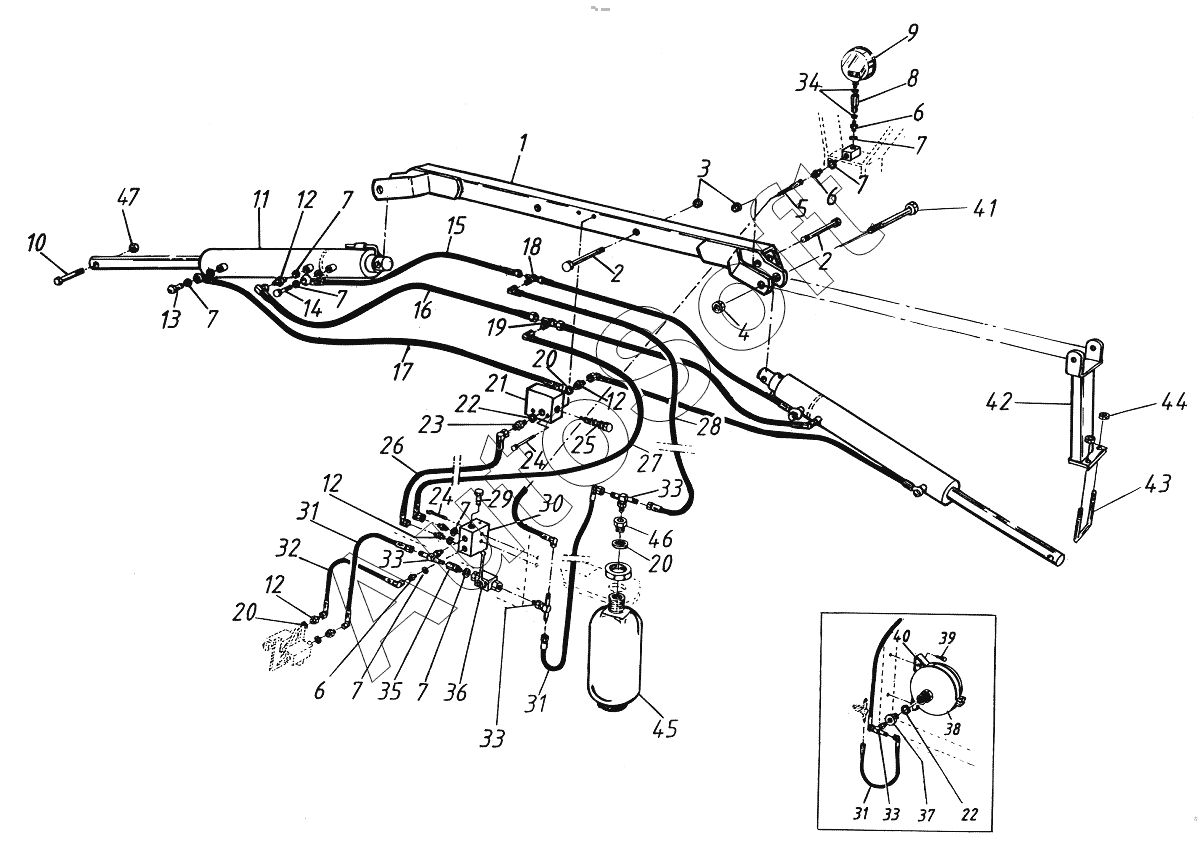

Каталог запасных частей к технике: Vaderstad RAPID RD 500F, 600F, 800F (2009). Hydraulics, Folding-weight transfer RD 800F
1
2
2
3
4
5
6
6
6
7
7
7
7
7
7
7
7
8
9
10
11
12
12
12
12
13
14
15
16
17
18
19
20
20
20
21
22
22
23
24
24
25
26
27
28
29
30
31
31
31
32
33
33
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 410378 | 4***8 | Hydraulic block | |
| 412883 | 4***3 | Sealing set | |
| 412886 | 4***6 | Sealing set | |
| 412887 | 4***7 | Sealing set | |
| 414616 | 4***6 | Piston rod | |
| 414617 | 4***7 | Piston rod guide | |
| 414618 | 4***8 | Piston rod | |
| 414619 | 4***9 | Piston rod guide | |
| 414635 | 4***5 | Ram tube | |
| 414656 | 4***6 | Sealing set | |
| 422063 | 4***3 | Accumulator | |
| 424526 | 4***6 | Ram stay | |
| 1 | 3***9 | Ram beam | |
| 2 | 5***1 | Screw | |
| 3 | 5***1 | Lock nut | |
| 4 | 4***7 | Locknut, low | |
| 5 | 3***9 | Hydraulic hose | |
| 6 | 4***0 | Nipple | |
| 7 | 4***2 | Rubber steel washer | |
| 8 | 4***6 | Manometer adapter | |
| 9 | 4***5 | Manometer | |
| 10 | 4***5 | Screw | |
| 11 | 3***9 | Hydraulic ram | |
| 12 | 4***9 | Nipple | |
| 13 | 4***5 | Hole screw | |
| 14 | 4***1 | Hole screw, banjo | |
| 15 | 3***6 | Hydraulic hose | |
| 16 | 3***7 | Hydraulic hose | |
| 17 | 3***5 | Hydraulic hose | |
| 18 | 4***2 | T-piece | |
| 19 | 4***3 | T-piece | |
| 20 | 4***3 | Rubber steel washer | |
| 21 | 4***7 | Flow divider | |
| 22 | 4***4 | Rubber steel washer | |
| 23 | 4***3 | Nipple | |
| 24 | 5***1 | Screw | |
| 25 | 4***5 | Valve, flow divider | |
| 26 | 3***8 | Hydraulic hose | |
| 27 | 3***9 | Hydraulic hose | |
| 28 | 3***0 | Hydraulic hose | |
| 29 | 4***6 | Check valve, pilot-controlled | |
| 30 | 4***7 | Valve block | |
| 31 | 3***9 | Hydraulic hose | |
| 32 | 3***4 | Hydraulic hose | |
| 33 | 4***6 | T-piece | |
| 34 | 4***3 | Washer | |
| 35 | 4***2 | Connection nipple | |
| 36 | 4***3 | Ball valve | |
| 37 | 4***0 | Adapter | |
| 38 | 4***1 | Accumulator | |
| 39 | 5***1 | Screw | |
| 40 | 4***4 | Clamp with screw | |
| 41 | 5***1 | Screw | |
| 42 | 4***5 | Ram stay | |
| 43 | 4***7 | Clamp | |
| 44 | 5***1 | Lock nut | |
| 45 | 4***1 | Accumulator | |
| 46 | 4***0 | Connection nipple | |
| 47 | 5***1 | Lock nut |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
