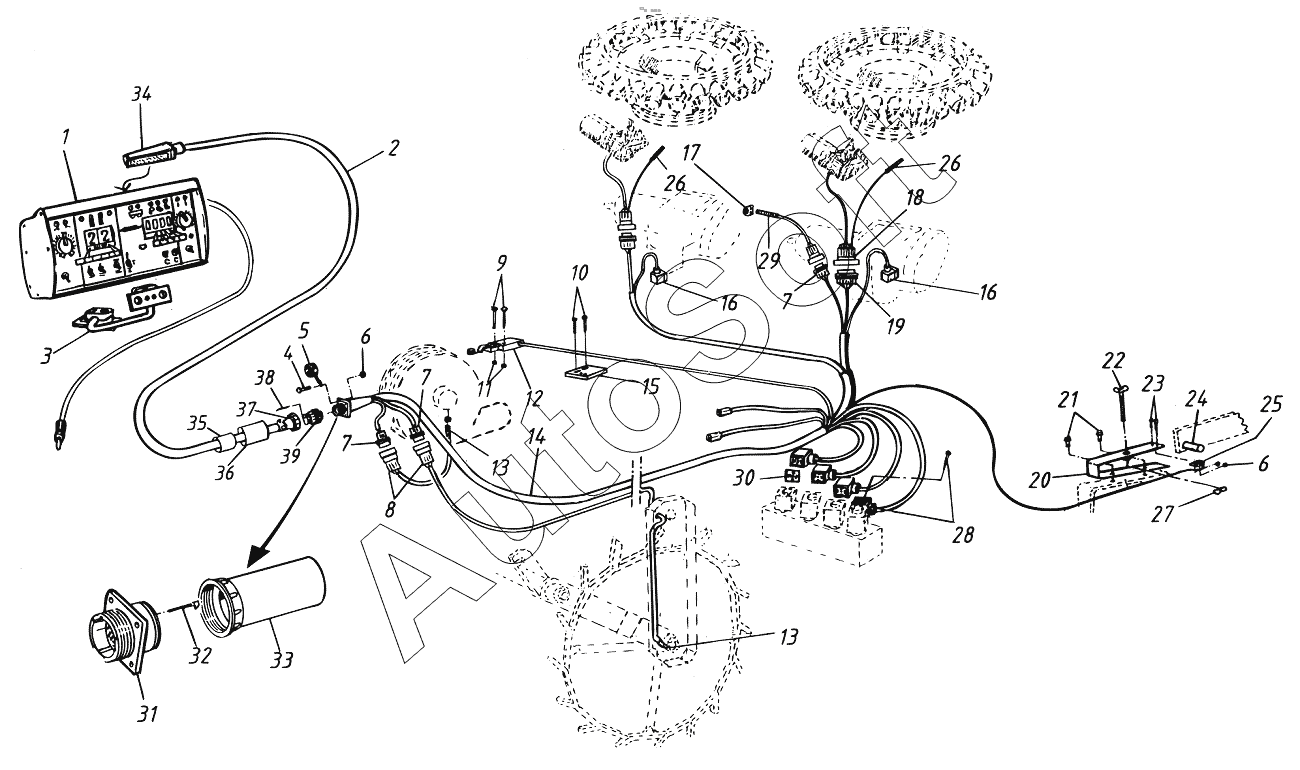

Каталог запасных частей к технике: Vaderstad RAPID RD 500F, 600F, 800F (2009). Electrical system RD 500-800F, s/n 10 950-
1
2
3
4
5
6
6
7
7
7
8
9
10
11
12
13
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 414946 | 4***6 | Nut ring, plastic | |
| 422029-UTB | 4***B | Control box | |
| 423715 | 4***5 | Extension cable | |
| 1 | 4***B | Control box | |
| 2 | 4***3 | Cable | |
| 3 | 4***8 | Mounting bracket for control box | |
| 4 | 5***1 | Screw | |
| 5 | 4***0 | Cover | |
| 6 | 5***1 | Lock nut | |
| 7 | 4***6 | Sleeve coupling | |
| 8 | 4***7 | Pin coupling | |
| 9 | 5***1 | Screw, socket cap | |
| 10 | 5***1 | Screw | |
| 11 | 5***1 | Lock nut | |
| 12 | 4***5 | Limit switch, incl. two 415360 | |
| 13 | 4***8 | Inductiv detector, kit | |
| 14 | 3***8 | Cable harness | |
| 15 | 4***4 | Adjusting sheet | |
| 16 | 4***1 | Connector | |
| 17 | 4***6 | Bracket, level monitor | |
| 18 | 4***2 | Pin coupling | |
| 19 | 4***0 | Sleeve coupling | |
| 20 | 3***7 | Holder, "Low lift" switch | |
| 21 | 5***1 | Screw, Tensilock | |
| 22 | 4***0 | Wing screw | |
| 23 | 5***1 | Screw | |
| 24 | 4***3 | Magnet | |
| 25 | 4***7 | Magnetic switch | |
| 26 | 4***3 | Inductiv detector | |
| 27 | 4***7 | Wing nut | |
| 28 | 4***8 | Connector | |
| 29 | 4***2 | Level guard, white | |
| 30 | 4***0 | Silicone rubber seal | |
| 31 | 4***3 | Male connector with flange | |
| 32 | 4***0 | Male pin | |
| 33 | 4***1 | Strain relief nut, shrink tube and adhesive | |
| 34 | 4***3 | Connector | |
| 35 | 4***6 | Shrinking tubing | |
| 36 | 4***5 | Shrinking tubing | |
| 37 | 4***1 | Pull relief | |
| 38 | 4***9 | Female pin | |
| 39 | 4***9 | Female connector |
