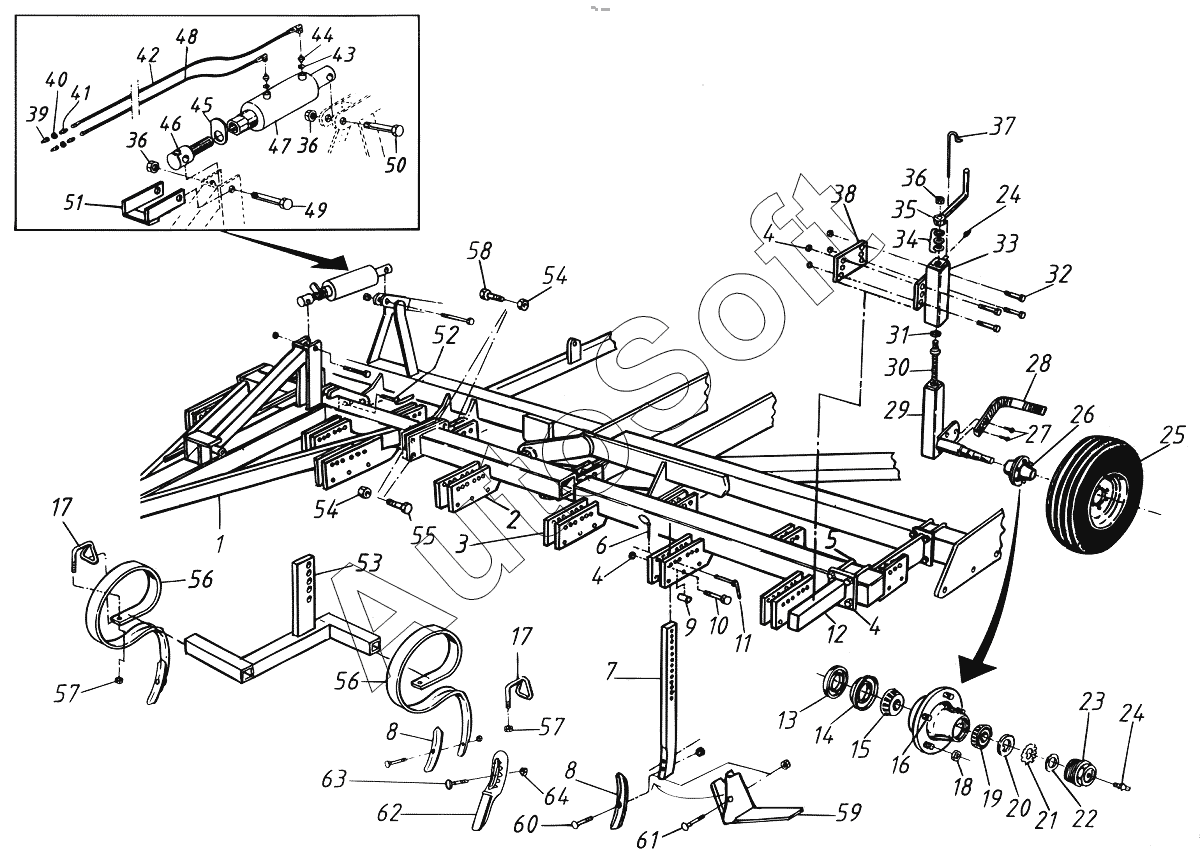

Каталог запасных частей к технике: Vaderstad RAPID RD 500F, 600F, 800F (2009). Rigid tines RD 500-800F
1
2
3
4
4
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
54
55
56
56
57
57
58
59
60
61
62
63
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 302381 | 3***1 | Scraper | |
| 305390 | 3***0 | Rigid tine beam, wing section | |
| 305391 | 3***1 | Rigid tine beam, wing section | |
| 305392 | 3***2 | Rigid tine beam, wing section | |
| 305393 | 3***3 | Rigid tine beam, wing section | |
| 305476 | 3***6 | Rigid tine beam, wing section | |
| 305477 | 3***7 | Rigid tine beam, wing section | |
| 305485 | 3***5 | Rigid tine beam, wing section | |
| 305752 | 3***2 | Tine frame | |
| 307076 | 3***6 | Rigid tine beam | |
| 400780 | 4***0 | Hose | |
| 400781 | 4***1 | Rim | |
| 407391 | 4***1 | Tyre | |
| 415398 | 4***8 | Sealing set | |
| 417692 | 4***2 | Leg, support wheel | |
| 418191 | 4***1 | Ram tube | |
| 418192 | 4***2 | Piston rod | |
| 418193 | 4***3 | Piston rod guide | |
| 1 | 2***4 | Draw-bar, Rigid tines | |
| 2 | 3***5 | Rigid tine beam | |
| 3 | 3***4 | Rigid tine beam, wing section | |
| 4 | 5***1 | Lock nut | |
| 5 | 4***7 | Clamp | |
| 6 | 4***0 | Locking ring | |
| 7 | 3***2 | Tine, rigid, incl. tip | |
| 8 | 4***2 | Tip "Standard", incl. screw and nut | |
| 9 | 4***3 | Spacer sleeve | |
| 10 | 4***7 | Screw | |
| 11 | 4***0 | Locking pin | |
| 12 | 4***8 | Bracket, support wheel | |
| 13 | 4***4 | Seal | |
| 14 | 4***5 | Seal | |
| 15 | 4***6 | Tapered roller bearing | |
| 16 | 4***1 | Hub screw | |
| 17 | 3***7 | Tine bracket | |
| 18 | 4***2 | Hub nut | |
| 19 | 4***7 | Tapered roller bearing | |
| 20 | 4***0 | Wear washer | |
| 21 | 4***9 | Locking washer | |
| 22 | 4***8 | Axle nut | |
| 23 | 4***0 | Hub cap | |
| 24 | 4***1 | Lubricating nipple | |
| 25 | 4***0 | Wheel | |
| 26 | 4***3 | Hub | |
| 27 | 5***1 | Screw, Tensilock | |
| 28 | 3***0 | Scraper | |
| 29 | 4***1 | Leg, support wheel | |
| 30 | 4***9 | Screw | |
| 31 | 4***8 | Washer | |
| 32 | 5***1 | Screw | |
| 33 | 4***7 | Bracket, support wheel | |
| 34 | 5***1 | Spring washer | |
| 35 | 4***7 | Crank handle | |
| 36 | 5***1 | Lock nut | |
| 37 | 4***2 | Locking clamp | |
| 38 | 4***7 | Plate | |
| 39 | 4***6 | Quick coupling | |
| 40 | 4***4 | Rubber steel washer | |
| 41 | 4***2 | Nipple | |
| 42 | 3***1 | Hydraulic hose | |
| 43 | 4***2 | Rubber steel washer | |
| 44 | 4***0 | Nipple | |
| 45 | 4***5 | Securing plate | |
| 46 | 4***4 | End plug, push rod ram | |
| 47 | 2***6 | Hydraulic ram | |
| 48 | 3***2 | Hydraulic hose | |
| 49 | 4***6 | Screw | |
| 50 | 4***3 | Screw | |
| 51 | 4***2 | Mechanical lock, push rod ram | |
| 52 | 4***9 | Locking pin | |
| 53 | 3***1 | Tine frame | |
| 54 | 5***1 | Lock nut | |
| 55 | 5***1 | Screw | |
| 56 | 2***0 | Tine "Agrilla Nova" | |
| 57 | 5***1 | Lock nut | |
| 58 | 5***1 | Screw | |
| 59 | 2***1 | Wing knife, accessories | |
| 60 | 4***5 | Plough bolt, incl. nut | |
| 61 | 4***7 | Plough bolt, incl. Nut | |
| 62 | 4***3 | Tip "Marathon" | |
| 63 | 5***1 | Screw | |
| 64 | 5***1 | Lock nut |
