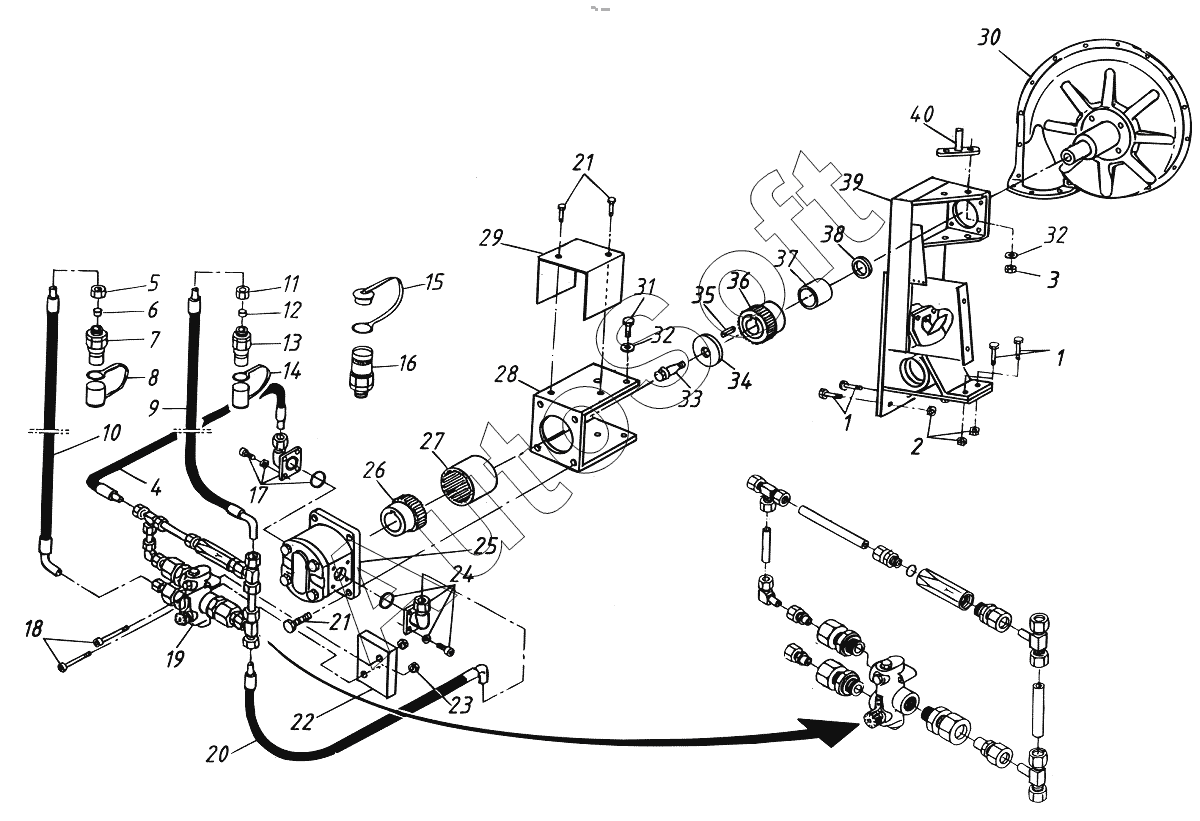

Каталог запасных частей к технике: Vaderstad RAPID RD 500F, 600F, 800F (2009). Hydraulic fan RD 800F, s/n -10 158
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 422073 | 4***3 | Radialsealing | |
| 1 | 5***1 | Screw | |
| 2 | 5***1 | Lock nut | |
| 3 | 5***1 | Lock nut | |
| 4 | 4***6 | Hydraulic hose | |
| 5 | 4***2 | Nut | |
| 6 | 4***3 | Sleeve | |
| 7 | 4***4 | Male coupling | |
| 8 | 4***5 | Cover, male coupling | |
| 9 | 4***3 | Hydraulic hose | |
| 10 | 4***2 | Hydraulic hose | |
| 11 | 4***7 | Nut | |
| 12 | 4***8 | Sleeve | |
| 13 | 4***9 | Male coupling | |
| 14 | 4***0 | Cover | |
| 15 | 4***1 | Plug, female coupling | |
| 16 | 4***2 | Female coupling | |
| 17 | 4***3 | Connection | |
| 18 | 5***1 | Screw | |
| 19 | 4***1 | Centrifugal regulator | |
| 20 | 4***0 | Hydraulic hose | |
| 21 | 5***1 | Screw | |
| 22 | 4***9 | Spacer plate | |
| 23 | 5***1 | Lock nut | |
| 24 | 4***1 | Connection | |
| 25 | 4***2 | Hydraulic motor | |
| 26 | 4***4 | Coupling | |
| 27 | 4***0 | Coupling | |
| 28 | 4***6 | Bracket | |
| 29 | 4***6 | Cover | |
| 30 | 4***5 | Fan | |
| 31 | 5***1 | Screw | |
| 32 | 5***1 | Washer | |
| 33 | 4***7 | Screw | |
| 34 | 4***8 | Washer | |
| 35 | 4***8 | Key | |
| 36 | 4***9 | Coupling | |
| 37 | 4***0 | Spacer | |
| 38 | 4***1 | Spacer | |
| 39 | 4***2 | Mounting bracket | |
| 40 | 4***8 | Hose bracket |
