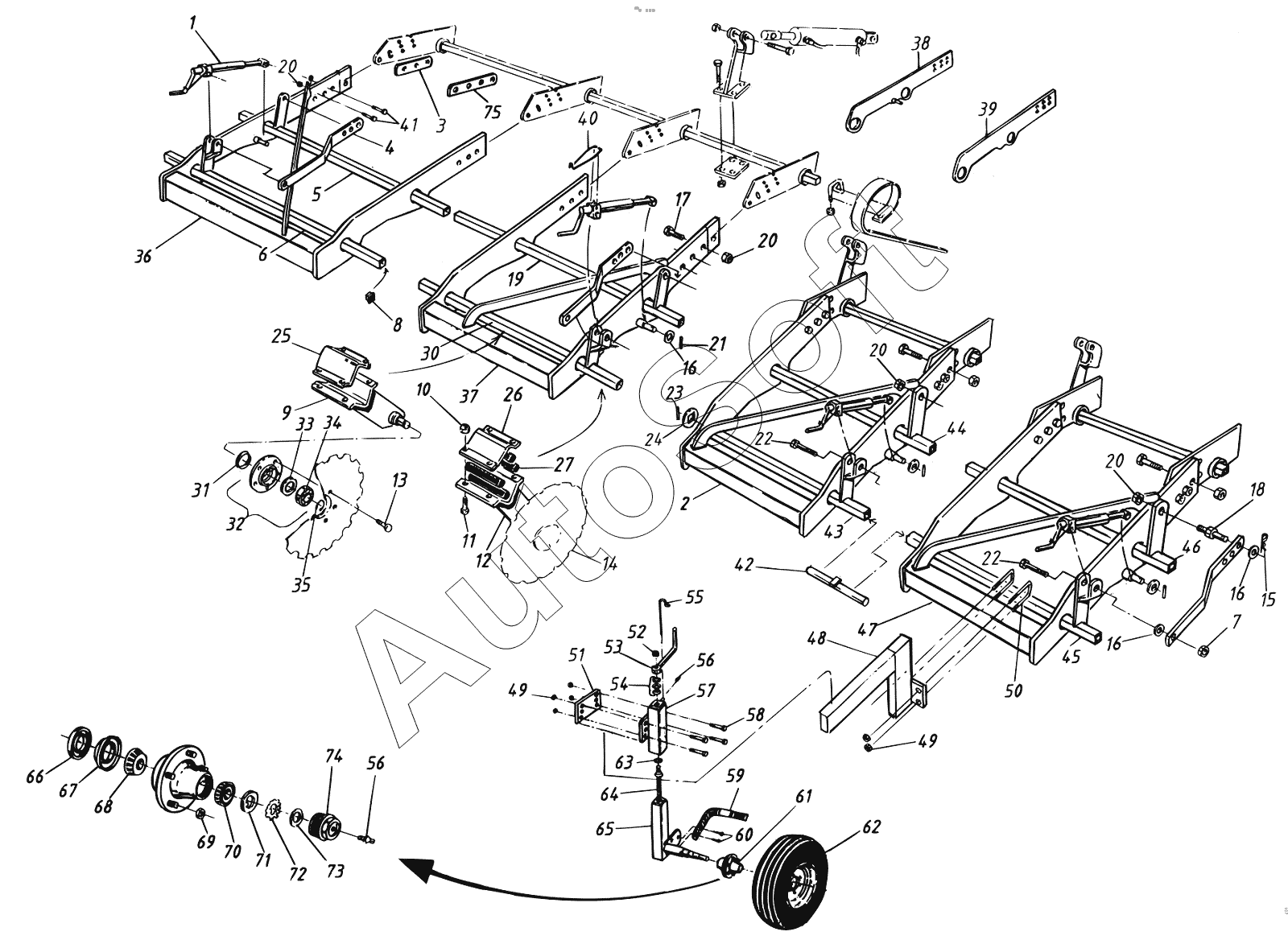

Каталог запасных частей к технике: Vaderstad RAPID RD 500F, 600F, 800F (2009). System Disc RD 500-800F
1
2
2
2
2
2
2
2
2
3
4
4
4
5
6
7
8
9
9
9
9
10
11
12
12
12
12
13
14
14
15
16
16
16
17
18
19
20
20
20
20
21
22
22
23
24
25
26
27
27
30
31
32
33
34
35
36
36
37
37
38
39
40
41
42
43
43
44
44
45
45
46
46
47
48
48
49
49
50
51
52
53
54
55
56
56
57
58
59
59
60
61
62
62
62
62
63
64
65
65
66
67
68
69
70
71
72
73
74
75
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***9 | Crank, reinforced | |
| 2 | 3***6 | Frame, wing section | |
| 2 | 3***7 | Frame, wing section | |
| 2 | 3***8 | Frame, wing section | |
| 2 | 3***9 | Frame, wing section | |
| 2 | 4***1 | Frame, wing section | |
| 2 | 4***2 | Frame, wing section | |
| 2 | 4***3 | Frame, wing section | |
| 2 | 4***4 | Frame, wing section | |
| 3 | 4***2 | Plate | |
| 4 | 4***1 | Stay | |
| 4 | 4***9 | Stay | |
| 4 | 4***2 | Stay | |
| 5 | 4***3 | Axle | |
| 6 | 4***2 | Axle | |
| 7 | 4***7 | Locknut, low | |
| 8 | 4***6 | Plastic plug | |
| 9 | 3***3 | Disc arm | |
| 9 | 3***4 | Disc arm | |
| 9 | 4***1 | Disc arm | |
| 9 | 4***2 | Disc arm | |
| 10 | 5***1 | Lock nut | |
| 11 | 4***2 | Carriage bolt | |
| 12 | 3***5 | Disc arm | |
| 12 | 3***6 | Disc arm | |
| 12 | 4***3 | Disc arm | |
| 12 | 4***5 | Disc arm | |
| 13 | 5***1 | Screw | |
| 14 | 4***3 | Disc, flat | |
| 14 | 4***7 | Disc, curved | |
| 15 | 4***0 | R-clip | |
| 16 | 5***1 | Washer | |
| 17 | 5***1 | Screw | |
| 18 | 4***3 | Stud | |
| 19 | 4***1 | Axle | |
| 20 | 5***1 | Lock nut | |
| 21 | 5***1 | Roll pin | |
| 22 | 5***1 | Screw | |
| 23 | 4***8 | Locking wire | |
| 24 | 4***9 | Washer | |
| 25 | 3***8 | Cover | |
| 26 | 3***9 | Cover | |
| 27 | 4***6 | Rubber rod | |
| 27 | 4***6 | Rubber bar | |
| 28 | 4***2 | Axle, wing section | |
| 28 | 4***4 | Axle, wing section | |
| 28 | 4***6 | Axle, wing section | |
| 28 | 4***8 | Axle, wing section | |
| 29 | 4***3 | Axle, wing section | |
| 29 | 4***5 | Axle, wing section | |
| 29 | 4***7 | Axle, wing section | |
| 29 | 4***9 | Axle, wing section | |
| 30 | 4***0 | Axle | |
| 31 | 4***5 | V-ring | |
| 32 | 4***2 | Bearing housing | |
| 33 | 4***3 | Sealing ring | |
| 34 | 4***4 | Ball bearing | |
| 35 | 4***1 | Circlip | |
| 36 | 3***4 | Frame | |
| 36 | 4***5 | Frame | |
| 37 | 3***3 | Frame | |
| 37 | 4***6 | Frame | |
| 38 | 4***8 | Fastening iron with stud | |
| 39 | 4***7 | Fastening iron without stud | |
| 40 | 4***5 | Locking clamp | |
| 41 | 5***1 | Screw | |
| 42 | 4***8 | Rod | |
| 43 | 4***0 | Axle, wing section | |
| 43 | 4***3 | Axle, wing section | |
| 44 | 4***2 | Axle, wing section | |
| 44 | 4***6 | Axle, wing section | |
| 45 | 4***9 | Axle, wing section | |
| 45 | 4***4 | Axle, wing section | |
| 46 | 4***1 | Axle, wing section | |
| 46 | 4***5 | Axle, wing section | |
| 47 | 4***7 | Frame, wing section | |
| 48 | 4***0 | Bracket, support wheel | |
| 48 | 4***1 | Bracket, support wheel | |
| 49 | 5***1 | Lock nut | |
| 50 | 4***7 | Clamp | |
| 51 | 4***7 | Plate | |
| 52 | 5***1 | Lock nut | |
| 53 | 4***7 | Crank handle | |
| 54 | 4***4 | Spring washer | |
| 55 | 4***2 | Locking clamp | |
| 56 | 4***1 | Lubricating nipple | |
| 57 | 4***7 | Bracket, support wheel | |
| 58 | 5***1 | Screw | |
| 59 | 3***0 | Scraper | |
| 59 | 3***1 | Scraper | |
| 60 | 5***1 | Screw, Tensilock | |
| 61 | 4***3 | Hub | |
| 62 | 4***0 | Hose | |
| 62 | 4***1 | Rim | |
| 62 | 4***1 | Tyre | |
| 62 | 4***0 | Wheel | |
| 63 | 4***8 | Washer | |
| 64 | 4***9 | Screw | |
| 65 | 4***1 | Leg, support wheel | |
| 65 | 4***2 | Leg, support wheel | |
| 66 | 4***4 | Seal | |
| 67 | 4***5 | Seal | |
| 68 | 4***6 | Tapered roller bearing | |
| 69 | 4***2 | Hub nut | |
| 70 | 4***7 | Tapered roller bearing | |
| 71 | 4***0 | Wear washer | |
| 72 | 4***9 | Locking washer | |
| 73 | 4***8 | Axle nut | |
| 74 | 4***0 | Hub cap | |
| 75 | 4***7 | Plate |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
