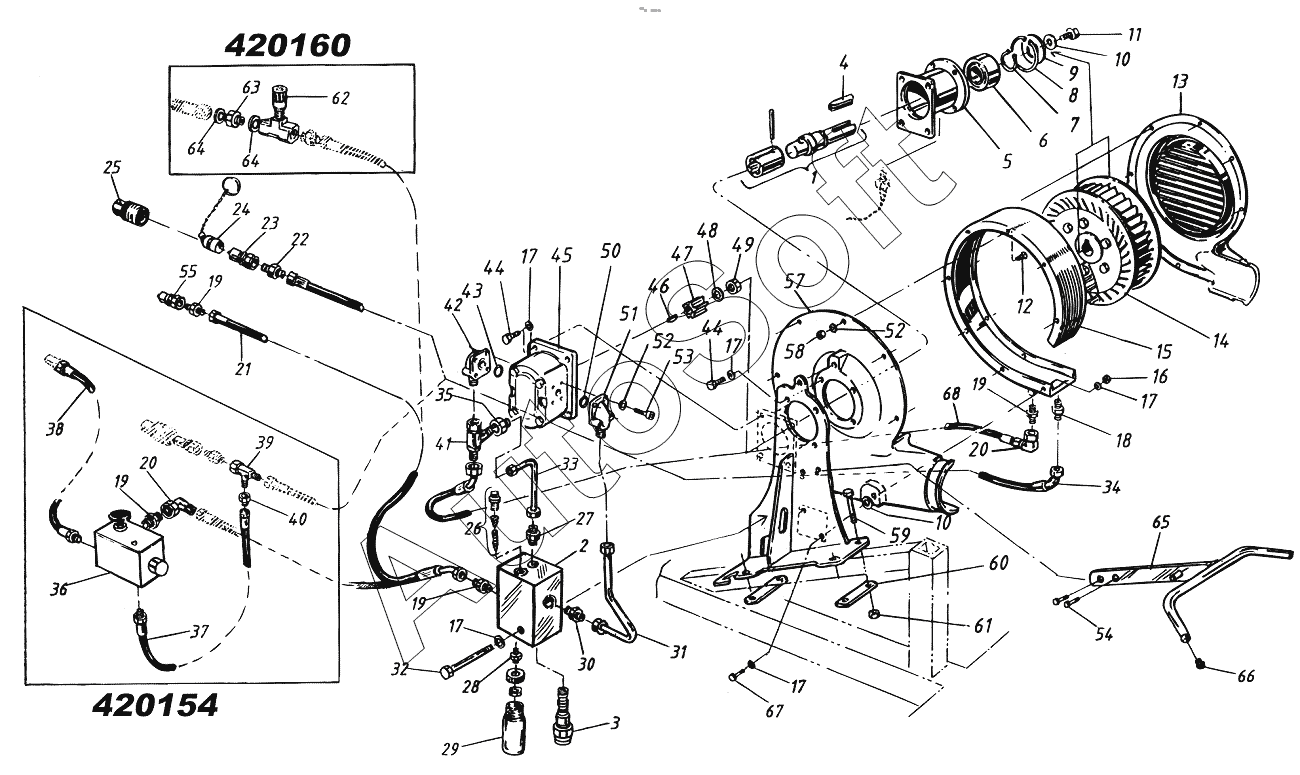

Каталог запасных частей к технике: Vaderstad RAPID RD 500F, 600F, 800F (2009). Fan RD 500-800F, s/n 10 260-10 323
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
17
17
17
17
18
19
19
19
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
46
47
48
49
50
51
52
52
53
54
55
57
58
59
60
61
62
63
64
64
65
66
67
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 202208 | 2***8 | Cooling fin profile | |
| 420154 | 4***4 | Set, flow regulator, closed centre | |
| 420160 | 4***0 | Set, flow regulator, open centre | |
| 1 | 3***1 | Axle | |
| 2 | 4***0 | Hydraulic block | |
| 3 | 4***2 | Valve | |
| 4 | 4***4 | Flat key | |
| 5 | 4***3 | Bearing housing | |
| 6 | 4***4 | Bearing | |
| 7 | 5***4 | Circlip | |
| 8 | 5***4 | Circlip | |
| 9 | 4***9 | Washer | |
| 10 | 4***9 | Washer | |
| 11 | 5***2 | Screw | |
| 12 | 5***2 | Carriage bolt | |
| 13 | 3***9 | Cover | |
| 14 | 4***2 | Fan wheel | |
| 15 | 2***7 | Cooling fin profile | |
| 16 | 5***2 | Lock nut | |
| 17 | 5***2 | Washer | |
| 18 | 4***5 | Hydraulic coupling | |
| 19 | 4***7 | Hydraulic coupling | |
| 20 | 4***8 | Hydraulic coupling | |
| 21 | 4***5 | Hydraulic hose | |
| 22 | 4***3 | Hydraulic coupling | |
| 23 | 4***4 | Quick coupling | |
| 24 | 4***6 | Dust protection | |
| 25 | 4***5 | Quick coupling | |
| 26 | 4***1 | Valve, chock valve | |
| 27 | 4***3 | Hydraulic coupling | |
| 28 | 4***6 | Hydraulic coupling | |
| 29 | 4***9 | Plastic bottle | |
| 30 | 4***6 | Hydraulic coupling | |
| 31 | 3***6 | Hydraulic tubing | |
| 32 | 5***2 | Screw | |
| 33 | 4***8 | Hydraulic tubing | |
| 34 | 4***4 | Hydraulic hose | |
| 35 | 4***4 | Hydraulic coupling | |
| 36 | 4***3 | Valve block, flow regulator | |
| 37 | 4***5 | Hose | |
| 38 | 4***6 | Hose | |
| 39 | 4***7 | Hydraulic coupling | |
| 40 | 4***8 | Hydraulic coupling | |
| 41 | 4***1 | T-coupling | |
| 42 | 4***2 | Connection coupling, incl. | |
| 43 | 4***7 | O-ring | |
| 44 | 5***2 | Screw | |
| 45 | 4***9 | Hydraulic motor, incl. | |
| 46 | 4***0 | Key | |
| 47 | 4***9 | Axle | |
| 48 | 4***1 | Washer | |
| 49 | 4***2 | Nut | |
| 50 | 4***8 | O-ring | |
| 51 | 4***3 | Connection coupling, incl. | |
| 52 | 5***2 | Washer | |
| 53 | 5***2 | Screw | |
| 54 | 5***1 | Screw | |
| 55 | 4***6 | Quick coupling | |
| 56 | 3***4 | Fan bracket | |
| 57 | 3***8 | Bottom | |
| 58 | 5***2 | Lock nut | |
| 59 | 5***1 | Screw | |
| 60 | 4***4 | Plate | |
| 61 | 5***1 | Lock nut | |
| 62 | 4***1 | Valve | |
| 63 | 4***2 | Hydraulic coupling | |
| 64 | 4***4 | Rubber steel washer | |
| 65 | 3***8 | Handle | |
| 66 | 4***9 | Plastic plug | |
| 67 | 5***2 | Screw | |
| 68 | 4***9 | Hydraulic hose |
