Каталог запасных частей к технике: Vaderstad RAPID RD 300C, 300S, 400C, 400S (2008). Coulter system RD 300-400C/S
35
25
26
27
28
28
29
29
30
30
31
32
33
33
34
25
36
37
38
39
39
39
39
39
39
39
39
40
41
41
41
15
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
4
4
4
4
5
5
6
6
7
8
8
9
10
11
12
13
14
1
1
1
1
16
16
17
17
18
19
20
21
22
23
24
24
25
25

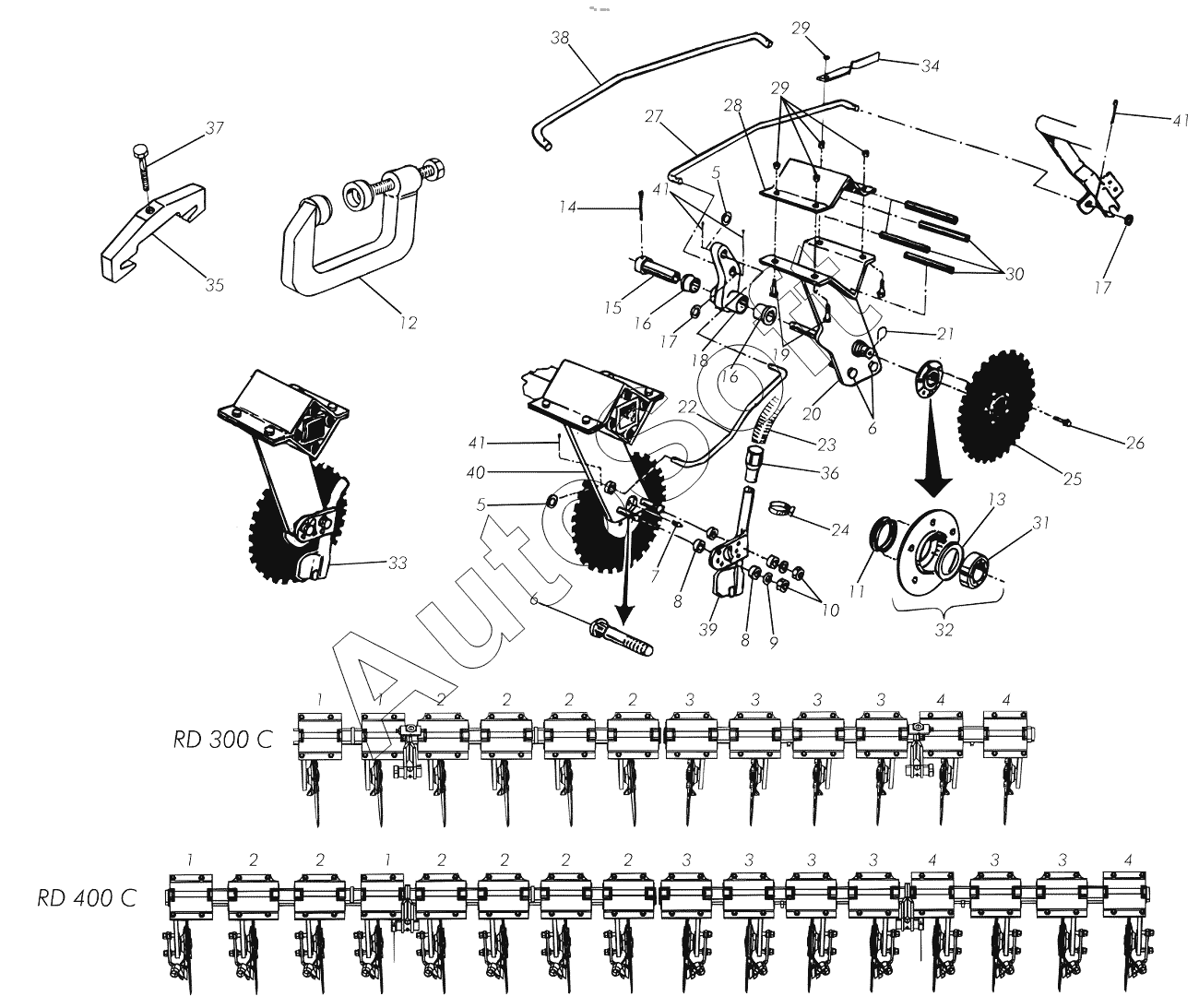

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***7 | Coulter arm, fertiliser, incl. Hub | |
| 2 | 4***2 | Coulter arm, fertiliser, incl. Hub | |
| 3 | 4***4 | Coulter arm, fertiliser, incl. Hub | |
| 4 | 4***8 | Coulter arm, fertiliser, incl. Hub | |
| 5 | 5***1 | Washer | |
| 6 | 4***5 | Screw | |
| 7 | 4***1 | Lubricating nipple | |
| 8 | 4***0 | Spring washer | |
| 9 | 5***1 | Washer | |
| 10 | 5***1 | Lock nut | |
| 11 | 4***5 | V-ring | |
| 12 | 4***8 | Assembling tool | |
| 13 | 4***3 | Sealing ring | |
| 14 | 5***0 | Split pin | |
| 15 | 4***3 | Sleeve | |
| 16 | 4***5 | Bushing | |
| 17 | 5***1 | Washer | |
| 18 | 4***2 | Link | |
| 19 | 4***1 | Carriage bolt | |
| 20 | 4***1 | Coulter arm | |
| 21 | 4***1 | Circlip | |
| 22 | 2***8 | Link arm | |
| 23 | 6***0 | Seed hose, per metre | |
| 24 | 4***7 | Hose clamp | |
| 24 | 4***0 | Hose clamp, stainless steel, fertilizer | |
| 25 | 4***3 | Disc, flat | |
| 25 | 4***0 | Disc, flat | |
| 25 | 4***7 | Disc, flat | |
| 25 | 4***1 | Disc, flat | |
| 26 | 5***1 | Screw | |
| 27 | 4***5 | Link arm | |
| 28 | 3***8 | Cover | |
| 28 | 3***9 | Cover | |
| 29 | 5***1 | Lock nut | |
| 30 | 4***6 | Rubber bar | |
| 30 | 4***1 | Rubber bar | |
| 31 | 4***4 | Ball bearing | |
| 32 | 4***2 | Bearing housing | |
| 33 | 4***0 | Seed coulter, fertiliser | |
| 33 | 4***1 | Seed coulter, fertiliser | |
| 34 | 4***6 | Hose guide | |
| 35 | 4***9 | Puller | |
| 36 | 4***8 | Connection | |
| 37 | 4***9 | Screw | |
| 38 | 4***9 | Link arm | |
| 39 | 3***2 | Seed coulter, with double wearplates | |
| 39 | 3***3 | Seed coulter, with double wearplates | |
| 39 | 4***3 | Hard metal tip, included in seed coulter | |
| 39 | 4***6 | Seed coulter | |
| 39 | 4***7 | Seed coulter | |
| 39 | 4***8 | Seed coulter, short slit | |
| 39 | 4***9 | Seed coulter, short slit | |
| 39 | 5***0 | Roll pin | |
| 40 | 4***0 | Coulter arm | |
| 41 | 4***8 | Split pin |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
