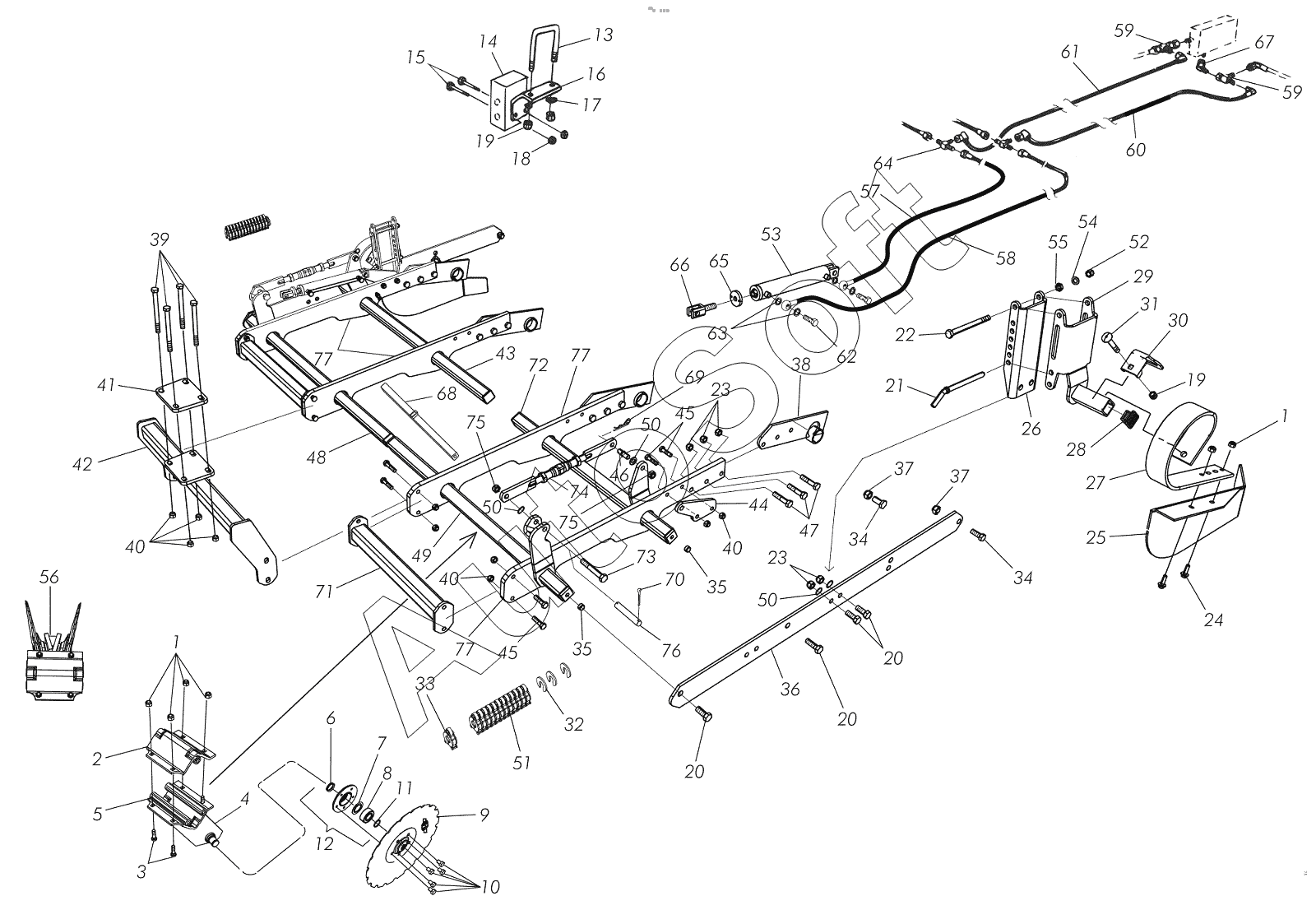

Каталог запасных частей к технике: Vaderstad RAPID RD 300C, 300S, 400C, 400S (2008). System Disc RD 300-400S, s/n 8650-
1
1
2
2
3
4
4
4
4
5
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
19
20
20
20
21
22
23
23
24
25
25
26
27
28
29
30
31
32
33
34
34
35
35
36
37
37
38
39
40
40
40
41
42
43
43
44
44
45
45
46
47
48
48
49
49
50
50
50
51
52
53
53
53
53
53
54
55
56
57
58
59
59
60
61
62
63
64
64
65
66
67
68
69
70
71
72
72
73
74
75
75
76
76
77
77
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | Lock nut | |
| 2 | 3***8 | Cover | |
| 2 | 3***9 | Cover | |
| 3 | 4***1 | Carriage bolt | |
| 4 | 4***1 | Disc arm, incl. Hub | |
| 4 | 4***2 | Disc arm, incl. Hub | |
| 4 | 4***4 | Disc arm, incl. Hub | |
| 4 | 4***5 | Disc arm, incl. Hub | |
| 5 | 4***6 | Rubber bar | |
| 5 | 4***1 | Rubber bar | |
| 6 | 4***5 | V-ring | |
| 7 | 4***3 | Sealing ring | |
| 8 | 4***4 | Ball bearing | |
| 9 | 4***1 | Disc, flat | |
| 9 | 4***2 | Disc, curved | |
| 10 | 5***1 | Screw | |
| 11 | 4***1 | Circlip | |
| 12 | 4***2 | Bearing housing | |
| 13 | 4***5 | Clamp | |
| 14 | 4***1 | Hydraulic block | |
| 15 | 5***1 | Screw | |
| 16 | 4***2 | Bracket | |
| 17 | 5***1 | Washer | |
| 18 | 5***1 | Lock nut | |
| 19 | 5***1 | Lock nut | |
| 20 | 5***1 | Screw | |
| 21 | 4***7 | Pin | |
| 22 | 5***1 | Screw | |
| 23 | 5***1 | Lock nut | |
| 24 | 5***1 | Screw, Tensilock | |
| 25 | 4***3 | Plate | |
| 25 | 4***4 | Plate | |
| 26 | 4***1 | Bracket | |
| 27 | 2***1 | Tine | |
| 28 | 4***6 | Plastic plug | |
| 29 | 4***2 | Bracket | |
| 30 | 4***6 | Tine bracket | |
| 31 | 5***1 | Carriage bolt | |
| 32 | 4***0 | Spacer | |
| 33 | 4***1 | Spacer | |
| 34 | 4***5 | Screw | |
| 35 | 5***0 | Roll pin | |
| 36 | 4***8 | Flat bar steel | |
| 37 | 5***1 | Lock nut | |
| 38 | 4***7 | Fastening iron | |
| 39 | 5***1 | Screw | |
| 40 | 5***1 | Lock nut | |
| 41 | 4***3 | Plate | |
| 42 | 4***7 | Frame | |
| 43 | 4***9 | Axle | |
| 43 | 4***2 | Axle | |
| 44 | 4***7 | Bracket | |
| 44 | 4***7 | Bracket | |
| 45 | 5***1 | Screw | |
| 46 | 4***3 | Stud | |
| 47 | 5***1 | Screw | |
| 48 | 4***7 | Axle | |
| 48 | 4***0 | Axle | |
| 49 | 4***8 | Axle | |
| 49 | 4***1 | Axle | |
| 50 | 5***1 | Washer | |
| 51 | 4***5 | Spacer | |
| 52 | 5***1 | Lock nut | |
| 53 | 4***5 | Hydraulic ram | |
| 53 | 4***6 | Ram tube | |
| 53 | 4***7 | Piston rod guide | |
| 53 | 4***8 | Piston rod | |
| 53 | 4***9 | Sealing kit | |
| 54 | 5***1 | Washer | |
| 55 | 5***1 | Nut | |
| 56 | 4***6 | Disc arm, incl. Hub | |
| 57 | 4***6 | Hydraulic hose | |
| 58 | 4***5 | Hydraulic hose | |
| 59 | 4***7 | Connection nipple T-piece | |
| 60 | 4***4 | Hydraulic hose | |
| 61 | 4***3 | Hydraulic hose | |
| 62 | 4***6 | Hole screw | |
| 63 | 4***3 | Rubber steel washer | |
| 64 | 4***3 | T-piece | |
| 64 | 4***0 | T-Adapter | |
| 65 | 4***4 | Plate | |
| 66 | 4***4 | Fork | |
| 67 | 4***1 | Adapter | |
| 68 | 4***3 | Stabiliser rod | |
| 69 | 4***0 | R-clip | |
| 70 | 5***1 | Split pin | |
| 71 | 4***7 | Stay | |
| 72 | 4***0 | Axle | |
| 72 | 4***3 | Axle | |
| 73 | 5***1 | Screw | |
| 74 | 4***2 | Push rod | |
| 75 | 4***7 | Locknut, low | |
| 76 | 4***3 | Pin | |
| 77 | 4***6 | Bracket |
