Каталог запасных частей к технике: Vaderstad RAPID RD 300C, 300S, 400C, 400S (2008). System Disc RD 300-400S, s/n 7880-8649
47
57
56
55
55
54
54
53
52
51
51
50
49
48
58
46
45
44
44
43
42
42
42
41
40
39
38
38
37
37
65
73
72
71
70
69
69
68
68
67
66
65
36
64
64
63
63
63
63
63
62
61
60
59
13
19
19
18
18
17
16
16
16
15
14
14
14
14
20
12
11
10
9
8
7
7
7
6
5
4
3
2
24
35
34
33
32
32
31
30
30
29
28
27
26
25
1
1
24
23
23
22
22
21
21
20
20
20

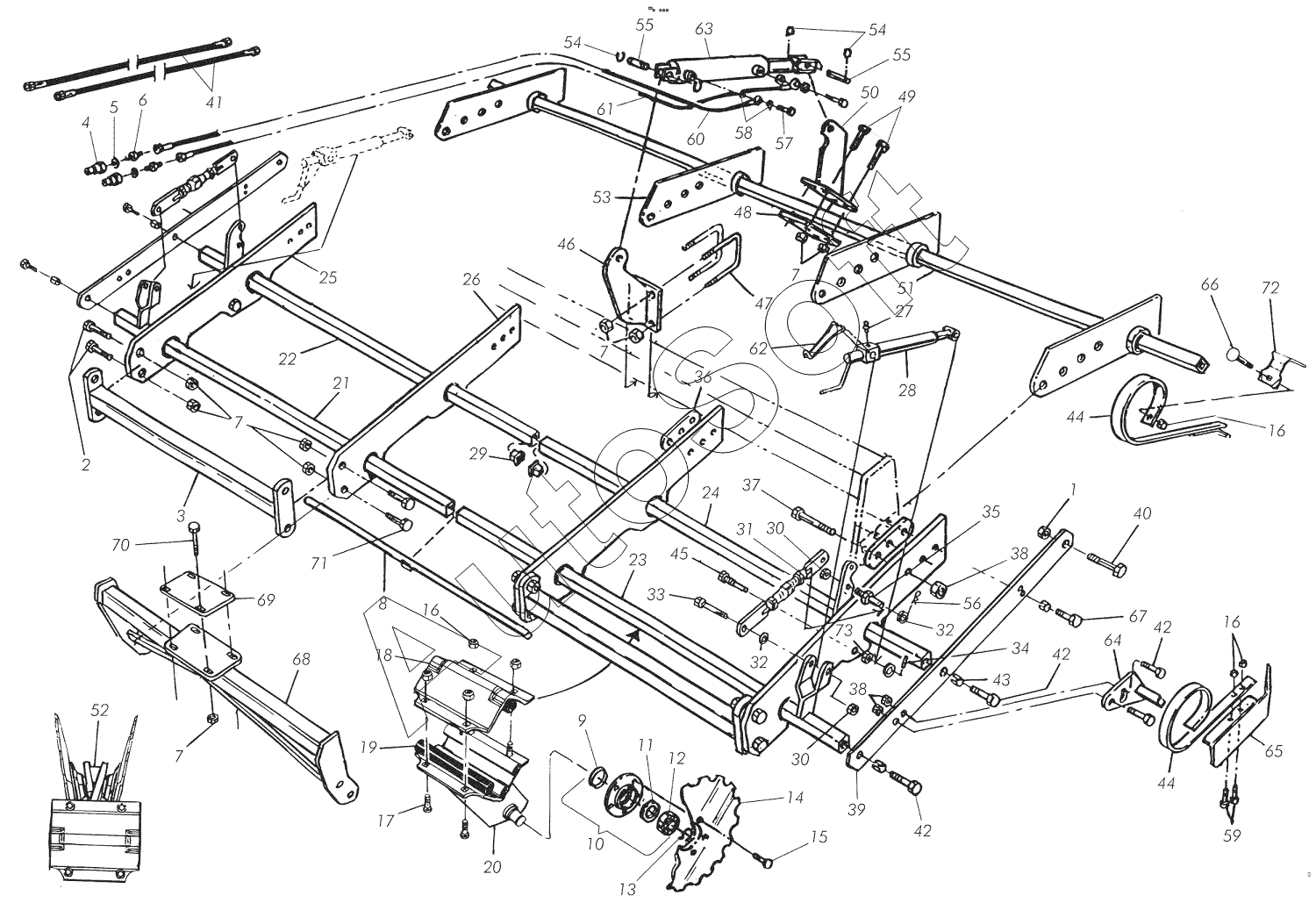

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | Lock nut | |
| 2 | 5***1 | Screw | |
| 3 | 4***7 | Stay | |
| 4 | 4***6 | Quick coupling | |
| 5 | 4***4 | Rubber steel washer | |
| 6 | 4***3 | Nipple | |
| 7 | 5***1 | Lock nut | |
| 8 | 4***3 | Stabiliser rod | |
| 9 | 4***5 | V-ring | |
| 10 | 4***2 | Bearing housing | |
| 11 | 4***3 | Sealing ring | |
| 12 | 4***4 | Ball bearing | |
| 13 | 4***1 | Circlip | |
| 14 | 4***0 | Disc, flat | |
| 14 | 4***1 | Disc, curved | |
| 14 | 4***1 | Disc, flat | |
| 14 | 4***2 | Disc, curved | |
| 15 | 5***1 | Screw | |
| 16 | 5***1 | Lock nut | |
| 17 | 4***1 | Carriage bolt | |
| 18 | 3***8 | Cover | |
| 18 | 3***9 | Cover | |
| 19 | 4***6 | Rubber bar | |
| 19 | 4***1 | Rubber bar | |
| 20 | 4***1 | Disc arm, incl. Hub | |
| 20 | 4***2 | Disc arm, incl. Hub | |
| 20 | 4***4 | Disc arm, incl. Hub | |
| 20 | 4***5 | Disc arm, incl. Hub | |
| 21 | 4***8 | Axle | |
| 21 | 4***7 | Axle | |
| 22 | 4***8 | Axle | |
| 22 | 4***9 | Axle | |
| 23 | 4***2 | Axle | |
| 23 | 4***4 | Axle | |
| 24 | 4***8 | Axle | |
| 24 | 4***0 | Axle | |
| 25 | 4***5 | Bracket | |
| 26 | 4***5 | Fastening iron | |
| 27 | 4***1 | Lubricating nipple | |
| 28 | 4***9 | Crank, reinforced | |
| 29 | 4***6 | Plastic plug | |
| 30 | 4***7 | Locknut, low | |
| 31 | 4***2 | Push rod | |
| 32 | 5***1 | Washer | |
| 33 | 5***1 | Screw | |
| 34 | 5***1 | Roll pin | |
| 35 | 4***3 | Stud | |
| 36 | 4***2 | Plate | |
| 37 | 5***1 | Screw | |
| 37 | 5***1 | Screw | |
| 38 | 5***1 | Lock nut | |
| 39 | 4***1 | Side plate | |
| 40 | 4***5 | Screw | |
| 41 | 4***0 | Hydraulic hose | |
| 42 | 5***1 | Screw | |
| 43 | 5***0 | Roll pin | |
| 44 | 2***7 | Tine | |
| 45 | 4***7 | Stud | |
| 46 | 4***6 | Ram mounting | |
| 47 | 4***7 | Clamp | |
| 48 | 4***8 | Plate | |
| 49 | 5***1 | Screw | |
| 50 | 4***4 | Lever arm | |
| 51 | 4***3 | Tine shaft | |
| 51 | 4***4 | Tine shaft | |
| 52 | 4***6 | Disc arm, incl. Hub | |
| 53 | 4***7 | Fastening iron | |
| 54 | 5***1 | Circlip | |
| 55 | 4***0 | Axle | |
| 56 | 4***0 | R-clip | |
| 57 | 4***1 | Hole screw, banjo | |
| 58 | 4***2 | Rubber steel washer | |
| 59 | 5***1 | Screw, Tensilock | |
| 60 | 4***1 | Hydraulic hose | |
| 61 | 4***0 | Hydraulic hose | |
| 62 | 4***5 | Locking clamp | |
| 63 | 3***6 | Hydraulic ram | |
| 63 | 4***7 | Sealing set | |
| 63 | 4***2 | Piston rod | |
| 63 | 4***7 | Piston rod guide | |
| 63 | 4***5 | Ram tube | |
| 64 | 4***5 | Holder | |
| 64 | 4***6 | Holder | |
| 65 | 3***4 | Side plate | |
| 65 | 3***5 | Side plate | |
| 66 | 5***1 | Carriage bolt | |
| 67 | 5***1 | Screw | |
| 68 | 4***7 | Frame | |
| 68 | 4***7 | Frame | |
| 69 | 4***2 | Plate | |
| 69 | 4***3 | Plate | |
| 70 | 5***1 | Screw | |
| 71 | 5***1 | Screw | |
| 72 | 4***0 | Tine bracket | |
| 73 | 5***1 | Nut |
