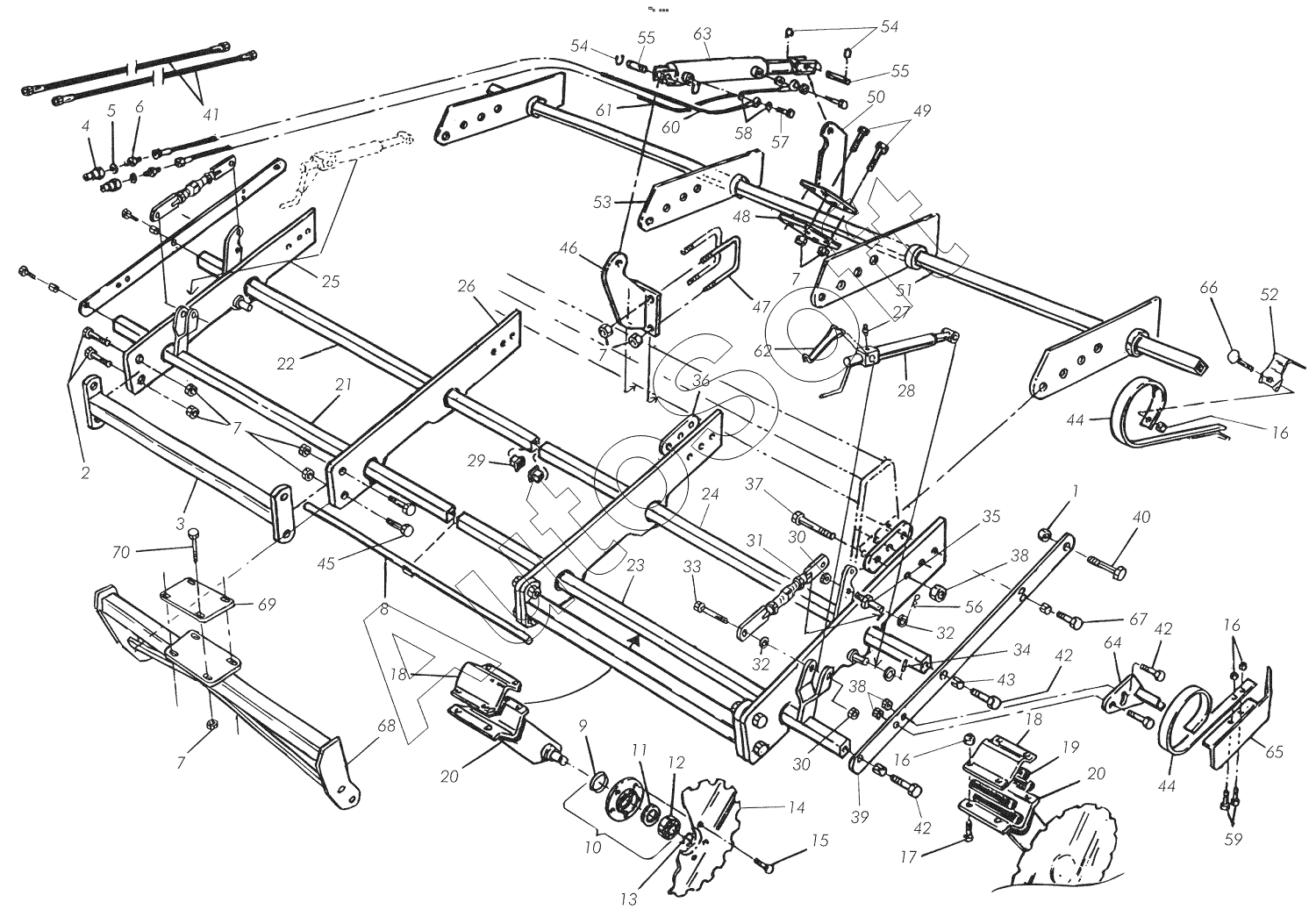

Каталог запасных частей к технике: Vaderstad RAPID RD 300C, 300S, 400C, 400S (2008). System Disc RD 300-400S, s/n 6250-7879
45
55
55
54
54
53
52
51
51
50
49
48
47
46
56
44
44
43
42
42
42
41
40
39
38
38
37
37
36
35
63
70
69
68
67
66
65
65
64
64
63
63
34
63
63
63
62
61
61
60
60
59
58
57
13
18
18
18
18
18
18
17
16
16
16
15
14
14
14
14
14
14
19
12
11
10
9
8
7
7
7
6
5
4
3
2
24
33
32
32
31
31
30
30
29
28
27
26
25
24
1
23
23
22
22
21
21
20
20
20
20
20
20
20
20
20
20
20
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | Lock nut | |
| 2 | 5***1 | Screw | |
| 3 | 4***7 | Stay | |
| 4 | 4***6 | Quick coupling | |
| 5 | 4***4 | Rubber steel washer | |
| 6 | 4***3 | Nipple | |
| 7 | 5***1 | Lock nut | |
| 8 | 4***3 | Stabiliser rod | |
| 9 | 4***5 | V-ring | |
| 10 | 4***2 | Bearing housing | |
| 11 | 4***3 | Sealing ring | |
| 12 | 4***4 | Ball bearing | |
| 13 | 4***1 | Circlip | |
| 14 | 4***3 | Disc, flat | |
| 14 | 4***4 | Disc, curved | |
| 14 | 4***0 | Disc, flat | |
| 14 | 4***1 | Disc, curved | |
| 14 | 4***7 | Disc, flat | |
| 14 | 4***8 | Disc, curved | |
| 15 | 5***1 | Screw | |
| 16 | 5***1 | Lock nut | |
| 17 | 4***1 | Carriage bolt | |
| 18 | 3***8 | Cover | |
| 18 | 3***9 | Cover | |
| 19 | 4***6 | Rubber bar | |
| 19 | 4***1 | Rubber bar | |
| 20 | 4***1 | Disc arm, incl. Hub | |
| 20 | 4***2 | Disc arm, incl. Hub | |
| 20 | 4***3 | Disc arm, incl. Hub | |
| 20 | 4***5 | Disc arm, incl. Hub | |
| 21 | 4***4 | Axle | |
| 21 | 4***5 | Axle | |
| 22 | 4***8 | Axle | |
| 22 | 4***9 | Axle | |
| 23 | 4***2 | Axle | |
| 23 | 4***4 | Axle | |
| 24 | 4***6 | Axle | |
| 24 | 4***7 | Axle | |
| 25 | 4***6 | Fastening iron | |
| 26 | 4***5 | Fastening iron | |
| 27 | 4***1 | Lubricating nipple | |
| 28 | 4***9 | Crank, reinforced | |
| 29 | 4***6 | Plastic plug | |
| 30 | 4***7 | Locknut, low | |
| 31 | 4***7 | Stay | |
| 31 | 4***2 | Push rod | |
| 32 | 5***1 | Washer | |
| 33 | 5***1 | Screw | |
| 34 | 5***1 | Roll pin | |
| 35 | 4***3 | Stud | |
| 36 | 4***2 | Plate | |
| 37 | 5***1 | Screw | |
| 37 | 5***1 | Screw | |
| 38 | 5***1 | Lock nut | |
| 39 | 4***1 | Side plate | |
| 40 | 4***5 | Screw | |
| 41 | 4***0 | Hydraulic hose | |
| 42 | 5***1 | Screw | |
| 43 | 5***0 | Roll pin | |
| 44 | 2***7 | Tine | |
| 45 | 5***1 | Screw | |
| 46 | 4***6 | Ram mounting | |
| 47 | 4***7 | Clamp | |
| 48 | 4***8 | Plate | |
| 49 | 5***1 | Screw | |
| 50 | 4***4 | Lever arm | |
| 51 | 4***3 | Tine shaft | |
| 51 | 4***4 | Tine shaft | |
| 52 | 4***0 | Tine bracket | |
| 53 | 4***7 | Fastening iron | |
| 54 | 5***0 | Circlip | |
| 55 | 4***0 | Axle | |
| 56 | 4***0 | R-clip | |
| 57 | 4***1 | Hole screw, banjo | |
| 58 | 4***2 | Rubber steel washer | |
| 59 | 5***1 | Screw, Tensilock | |
| 60 | 4***6 | Hydraulic hose | |
| 60 | 4***1 | Hydraulic hose | |
| 61 | 4***7 | Hydraulic hose | |
| 61 | 4***0 | Hydraulic hose | |
| 62 | 4***5 | Locking clamp | |
| 63 | 4***7 | Sealing set | |
| 63 | 4***4 | Fork | |
| 63 | 4***2 | Piston rod | |
| 63 | 4***7 | Piston rod guide | |
| 63 | 4***5 | Hydraulic ram | |
| 63 | 4***5 | Ram tube | |
| 64 | 4***5 | Holder | |
| 64 | 4***6 | Holder | |
| 65 | 3***4 | Side plate | |
| 65 | 3***5 | Side plate | |
| 66 | 5***1 | Carriage bolt | |
| 67 | 5***1 | Screw | |
| 68 | 4***7 | Frame | |
| 69 | 4***2 | Plate | |
| 70 | 5***1 | Screw |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
