Каталог запасных частей к технике: Vaderstad RAPID RD 300C, 300S, 400C, 400S (2008). System Disc RD 300-400C/S, s/n -6249
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
14
14
14
15
16
16
16
17
18
18
18
18
18
18
19
19
20
20
20
20
20
20
20
20
20
20
20
20
21
21
22
22
23
23
24
24
25
26
27
28
29
30
30
31
32
32
32
33
34
35
36
37
37
38
38
39
40
41
42
42
42
43
44
44
45
46
47
48
49
50
51
51
52
53
54
54
55
56
57
58
59
60
61
62
63
63
63
63
63
63
64
64
65
65
66
67

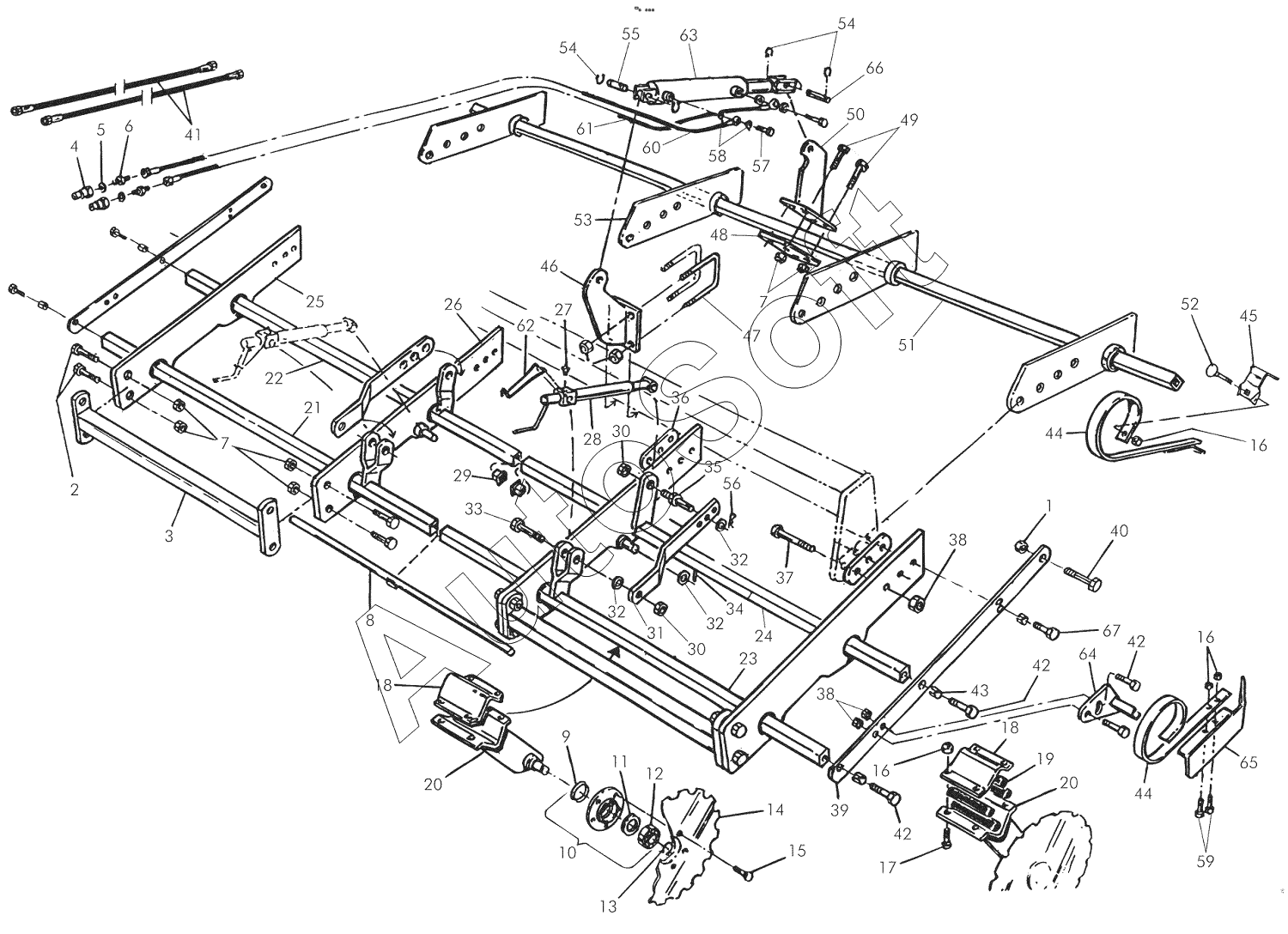

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | Lock nut | |
| 2 | 5***1 | Screw | |
| 3 | 4***8 | Stay | |
| 4 | 4***6 | Quick coupling | |
| 5 | 4***4 | Rubber steel washer | |
| 6 | 4***2 | Nipple | |
| 7 | 5***1 | Lock nut | |
| 8 | 4***3 | Stabiliser rod | |
| 9 | 4***5 | V-ring | |
| 10 | 4***2 | Bearing housing | |
| 11 | 4***3 | Sealing ring | |
| 12 | 4***4 | Ball bearing | |
| 13 | 4***1 | Circlip | |
| 14 | 4***3 | Disc, flat | |
| 14 | 4***4 | Disc, curved | |
| 14 | 4***7 | Disc, flat | |
| 14 | 4***8 | Disc, curved | |
| 15 | 5***1 | Screw | |
| 16 | 5***1 | Lock nut | |
| 17 | 4***1 | Carriage bolt | |
| 18 | 3***8 | Cover | |
| 18 | 3***9 | Cover | |
| 19 | 4***6 | Rubber bar | |
| 19 | 4***1 | Rubber bar | |
| 20 | 4***1 | Disc arm, incl. Hub | |
| 20 | 4***2 | Disc arm, incl. Hub | |
| 20 | 4***3 | Disc arm, incl. Hub | |
| 20 | 4***5 | Disc arm, incl. Hub | |
| 21 | 4***4 | Axle | |
| 21 | 4***5 | Axle | |
| 22 | 4***8 | Axle | |
| 22 | 4***9 | Axle | |
| 23 | 4***2 | Axle | |
| 23 | 4***3 | Axle | |
| 24 | 4***6 | Axle | |
| 24 | 4***7 | Axle | |
| 25 | 4***9 | Fastening iron | |
| 26 | 4***0 | Fastening iron | |
| 27 | 4***1 | Lubricating nipple | |
| 28 | 4***9 | Crank, reinforced | |
| 29 | 4***6 | Plastic plug | |
| 30 | 4***7 | Locknut, low | |
| 31 | 4***2 | Stay | |
| 32 | 5***1 | Washer | |
| 33 | 5***1 | Screw | |
| 34 | 5***1 | Roll pin | |
| 35 | 4***3 | Stud | |
| 36 | 4***2 | Plate | |
| 37 | 5***1 | Screw | |
| 37 | 5***1 | Screw | |
| 38 | 5***1 | Lock nut | |
| 39 | 4***1 | Side plate | |
| 40 | 4***5 | Screw | |
| 41 | 4***2 | Hydraulic hose | |
| 42 | 5***1 | Screw | |
| 43 | 5***0 | Roll pin | |
| 44 | 2***7 | Tine | |
| 45 | 4***0 | Tine bracket | |
| 46 | 4***6 | Ram mounting | |
| 47 | 4***7 | Clamp | |
| 48 | 4***8 | Plate | |
| 49 | 5***1 | Screw | |
| 50 | 4***4 | Lever arm | |
| 51 | 4***3 | Tine shaft | |
| 51 | 4***4 | Tine shaft | |
| 52 | 5***1 | Carriage bolt | |
| 53 | 4***7 | Fastening iron | |
| 54 | 5***0 | Circlip | |
| 55 | 4***0 | Axle | |
| 56 | 4***0 | R-clip | |
| 57 | 4***1 | Hole screw, banjo | |
| 58 | 4***2 | Rubber steel washer | |
| 59 | 5***1 | Screw, Tensilock | |
| 60 | 4***6 | Hydraulic hose | |
| 61 | 4***7 | Hydraulic hose | |
| 62 | 4***5 | Locking clamp | |
| 63 | 4***7 | Sealing set | |
| 63 | 4***4 | Fork | |
| 63 | 4***2 | Piston rod | |
| 63 | 4***7 | Piston rod guide | |
| 63 | 4***5 | Hydraulic ram | |
| 63 | 4***5 | Ram tube | |
| 64 | 4***5 | Holder | |
| 64 | 4***6 | Holder | |
| 65 | 3***4 | Side plate | |
| 65 | 3***5 | Side plate | |
| 66 | 4***0 | Axle | |
| 67 | 5***1 | Screw |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
