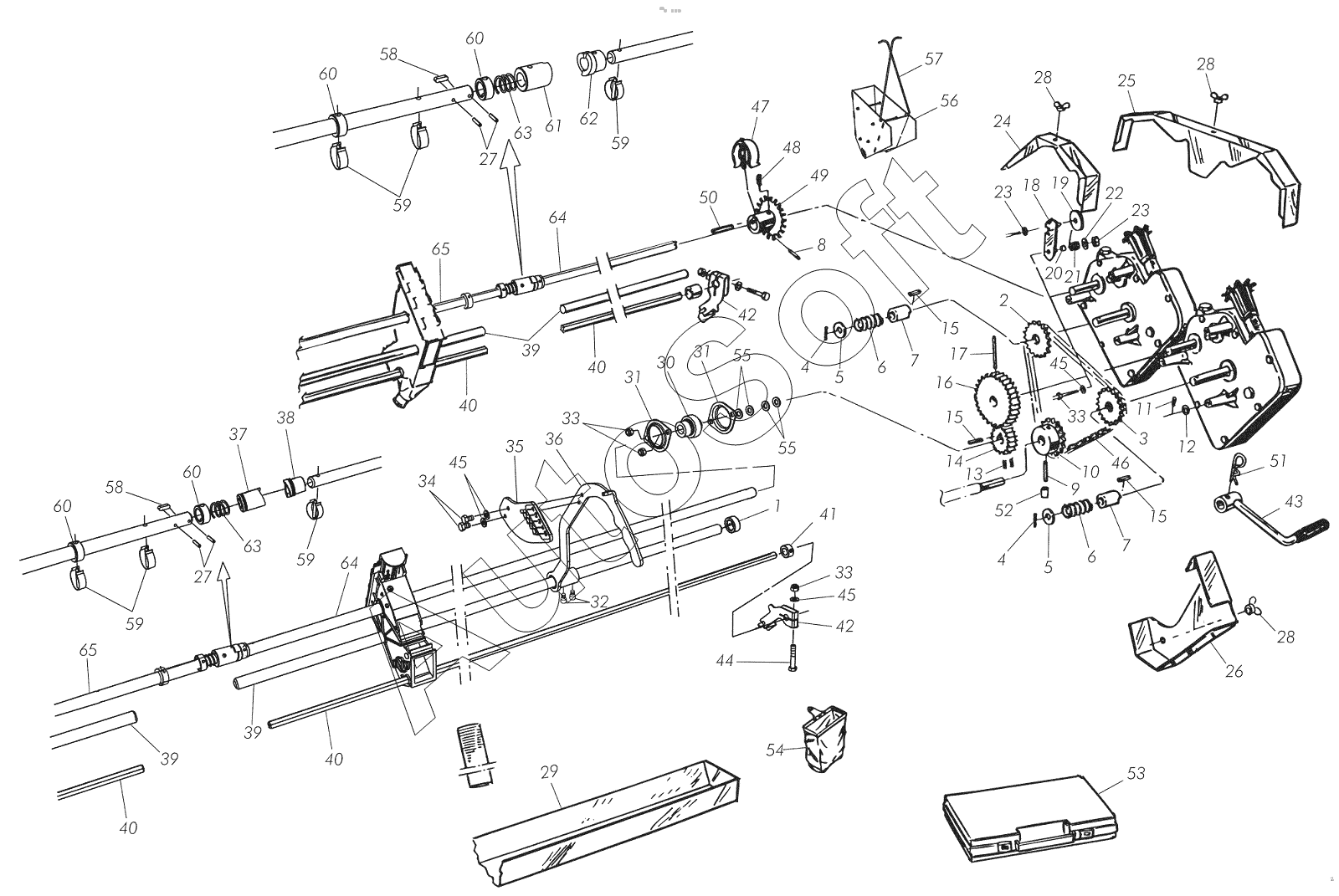

Каталог запасных частей к технике: Vaderstad RAPID RD 300C, 300S, 400C, 400S (2008). Seed feed unit RD 300-400C/S
1
2
3
4
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
15
15
16
17
18
19
20
21
22
23
23
24
25
26
26
27
27
28
28
28
29
29
30
31
31
32
33
33
33
34
35
36
37
38
39
39
39
39
39
39
39
39
40
40
40
40
40
40
40
40
40
40
41
42
42
42
42
42
42
43
44
45
45
45
46
46
46
47
48
49
50
51
52
53
53
53
53
53
54
54
55
55
56
57
57
58
58
59
59
59
59
60
60
60
60
61
62
63
63
64
64
64
64
64
64
64
64
65
65
65
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***8 | Ring | |
| 2 | 4***2 | Chain wheel | |
| 3 | 4***1 | Chain wheel | |
| 4 | 5***1 | Roll pin | |
| 5 | 5***1 | Washer | |
| 6 | 4***9 | Spring | |
| 7 | 4***3 | Sleeve | |
| 8 | 5***1 | Roll pin | |
| 9 | 5***1 | Roll pin | |
| 10 | 4***5 | Chain wheel | |
| 11 | 5***2 | Stop screw | |
| 12 | 5***2 | Washer | |
| 13 | 5***2 | Stop screw | |
| 14 | 4***9 | Gear | |
| 15 | 4***6 | Key | |
| 16 | 4***6 | Gear | |
| 17 | 5***1 | Roll pin | |
| 18 | 4***1 | Spring tensioner | |
| 19 | 4***7 | Tensioning roller | |
| 20 | 4***2 | Sleeve | |
| 21 | 4***2 | Spring | |
| 22 | 5***1 | Washer | |
| 23 | 5***1 | Lock nut | |
| 24 | 2***2 | Chain guard | |
| 25 | 2***1 | Chain guard | |
| 26 | 3***0 | Chain guard | |
| 26 | 3***1 | Chain guard | |
| 27 | 5***1 | Roll pin | |
| 28 | 5***1 | Wing nut | |
| 29 | 4***6 | Calibration tray | |
| 29 | 4***7 | Calibration tray | |
| 30 | 4***6 | Ball bearing | |
| 31 | 4***7 | Bearing housing | |
| 32 | 4***6 | Stop screw | |
| 33 | 5***1 | Lock nut | |
| 34 | 5***1 | Screw | |
| 35 | 3***5 | Index, flap lever | |
| 36 | 3***7 | Lever | |
| 37 | 4***5 | Sleeve | |
| 38 | 4***7 | Sleeve | |
| 39 | 4***6 | Axle, flaps | |
| 39 | 4***7 | Axle, flaps | |
| 40 | 4***0 | Axle, calibration | |
| 40 | 4***1 | Axle, calibration | |
| 41 | 4***7 | Ring | |
| 42 | 3***8 | Lever | |
| 42 | 3***9 | Lever | |
| 43 | 4***4 | Calibration crank | |
| 44 | 5***1 | Screw | |
| 45 | 5***1 | Washer | |
| 46 | 4***0 | Chain lock | |
| 46 | 6***4 | Chain, per metre | |
| 46 | 6***4 | Chain, per metre | |
| 47 | 4***7 | Pin | |
| 48 | 5***1 | Stop screw | |
| 49 | 4***4 | Shaft coupling with cog wheel | |
| 50 | 4***0 | Key | |
| 51 | 4***0 | Locking pin | |
| 52 | 4***9 | Sleeve | |
| 53 | 4***2 | Depth indicator-Bottle opener | |
| 53 | 4***4 | Scale | |
| 53 | 4***9 | Test kit | |
| 53 | 4***1 | Key | |
| 53 | 4***2 | Sleeve | |
| 54 | 4***6 | Calibration bag | |
| 54 | 4***9 | Bag | |
| 55 | 5***1 | Washer | |
| 56 | 4***4 | Box | |
| 57 | 4***5 | Spring | |
| 57 | 4***7 | Spring | |
| 58 | 4***6 | Key | |
| 59 | 4***7 | Pin | |
| 60 | 4***1 | Ring | |
| 61 | 4***6 | Sleeve | |
| 62 | 4***7 | Sleeve | |
| 63 | 4***6 | Spring | |
| 64 | 4***1 | Axle, seed feed unit | |
| 64 | 4***2 | Axle, seed feed unit | |
| 64 | 4***3 | Axle | |
| 64 | 4***9 | Axle | |
| 65 | 4***4 | Axle | |
| 65 | 4***0 | Axle |
