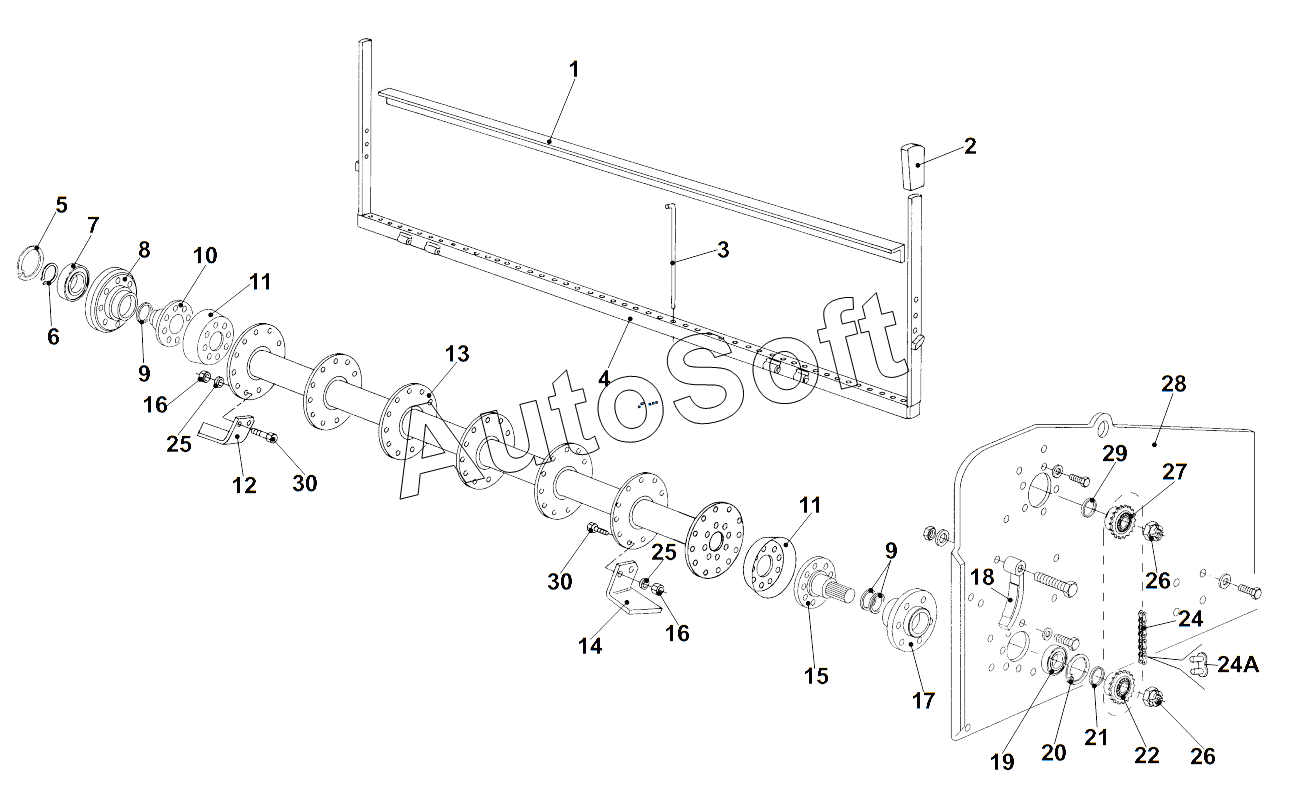

Каталог запасных частей к технике: Gaspardo AI MAXI (2011). Ротор и механические грабли
1
2
3
4
5
6
7
8
9
9
10
11
11
12
13
14
15
16
16
17
18
19
20
21
22
24
24A
25
25
26
26
27
28
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | E***R | Фиксатор зубьев граблей | |
| 1 | E***R | Фиксатор зубьев граблей | |
| 1 | E***R | Фиксатор зубьев граблей | |
| 1 | E***R | Фиксатор зубьев граблей | |
| 1 | E***R | Фиксатор зубьев граблей | |
| 10 | E***R | Правая ось ротора | |
| 11 | E***R | Защитный колпак | |
| 12 | E***R | Правый нож | |
| 13 | E***R | Ротор AI | |
| 13 | E***R | Ротор AI | |
| 13 | E***R | Ротор AI | |
| 13 | E***R | Ротор AI | |
| 13 | E***R | Ротор AI | |
| 14 | E***R | Левый нож | |
| 15 | E***R | Левая ось ротора | |
| 16 | E***R | Гайка | |
| 17 | E***R | Левый суппорт ротора | |
| 18 | E***R | Натяжитель цепи ротора | |
| 19 | E***R | Подшипник | |
| 2 | E***R | Кожух рукоятки | |
| 20 | E***R | Стопорное кольцо | |
| 21 | E***R | Распорная втулка | |
| 22 | E***R | Нижняя шестерня | |
| 23 | E***R | Стопорное кольцо | |
| 24 | E***R | Цепь | |
| 24A | E***R | Соединение цепи | |
| 25 | E***R | Шайба | |
| 26 | E***R | Гайка | |
| 27 | E***R | Верхняя шестерня | |
| 28 | E***R | Левая боковая панель | |
| 29 | E***R | Распорная втулка | |
| 3 | E***R | Зубья граблей | |
| 30 | E***R | Винт | |
| 4 | E***R | Грабли | |
| 4 | E***R | Грабли | |
| 4 | E***R | Грабли | |
| 4 | E***R | Грабли | |
| 4 | E***R | Грабли | |
| 5 | E***R | Стопорное кольцо | |
| 6 | E***R | Стопорное кольцо | |
| 7 | E***R | Подшипник | |
| 8 | E***R | Правый суппорт ротора | |
| 9 | E***R | Маслоотражатель |
