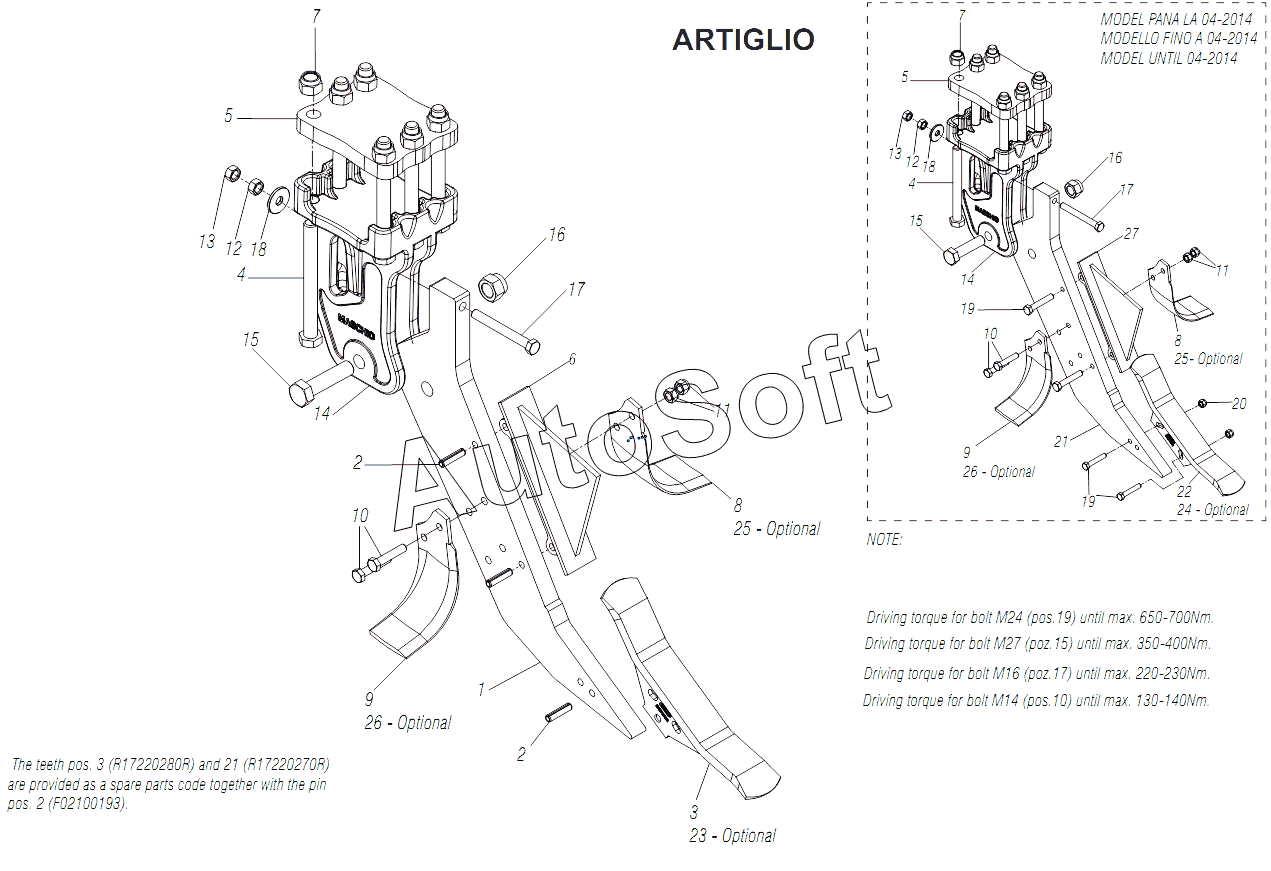

Каталог запасных частей к технике: Gaspardo ARTIGLIO (2014). ARTIGLIO OPERATOR ELEMENT
/3.gif)
1
2
2
3
4
4
5
5
6
6
7
7
8
8
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
21
22
23
24
25
25
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R***2 | Tine art. S/ art. H./diablo | |
| 2 | F***3 | Pin | |
| 3 | R***0 | Tooth artiglio/ diablo tg | |
| 4 | F***9 | Screw | |
| 5 | R***0 | Bracket tine art. S/ diablo | |
| 6 | R***2 | Clod breaker art.h/art s. | |
| 7 | F***6 | Nut | |
| 8 | R***0 | Right helicoidal blade | |
| 9 | R***0 | Left helicoidal blade tungsten | |
| 10 | F***0 | Bolt | |
| 11 | F***3 | Self locking nut | |
| 12 | F***7 | Nut | |
| 13 | F***4 | Nut | |
| 14 | R***0 | Tine support | |
| 15 | F***0 | Bolt | |
| 16 | F***0 | Self-locking nut | |
| 17 | F***9 | Bolt | |
| 18 | R***0 | Washer | |
| 19 | F***4 | Bolt | |
| 20 | F***9 | Nut | |
| 21 | R***0 | Tine artiglio s/ diablo | |
| 22 | R***1 | Toothart.tungsten | |
| 23 | R***0 | Artiglio / diablo tooth | |
| 24 | R***1 | Point artiglio rapido reversib | |
| 25 | M***6 | Left c blades | |
| 26 | M***5 | Right c blades | |
| 27 | R***1 | Clod-breaking blade |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
