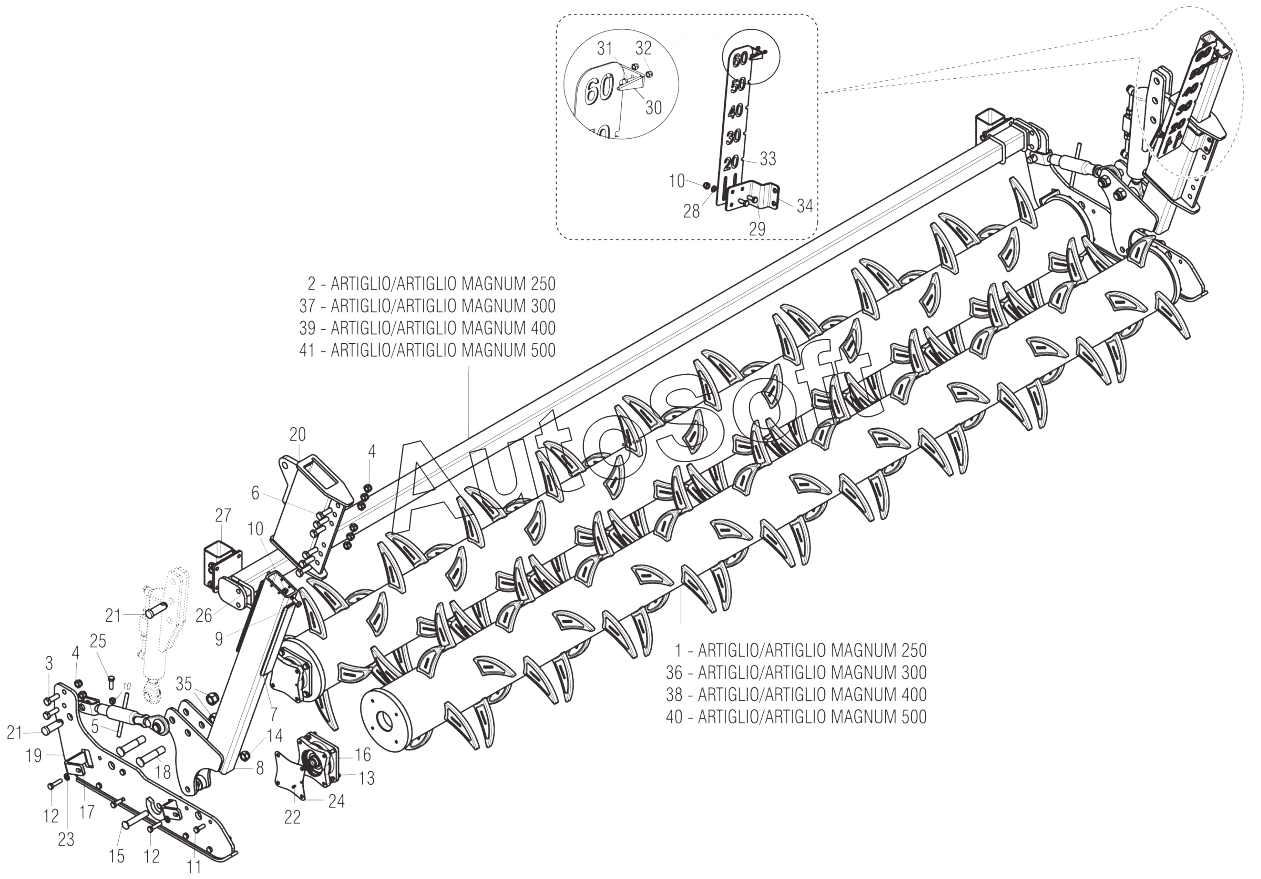

Каталог запасных частей к технике: Gaspardo ARTIGLIO (2014). HYDRAULIC DOUBLE REAR ROLLER
/5.gif)
1
2
3
4
4
5
6
7
8
9
10
10
11
12
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R***2 | Roller | |
| 2 | R***2 | Support guard | |
| 3 | F***2 | SCREW M16X2X50 U5737 8.8 ZN | |
| 4 | F***5 | Nut | |
| 5 | F***2 | Cylinder | |
| 6 | F***6 | SCREW M16X2X60 U5737 8.8 ZN | |
| 7 | R***1 | Blade sliding | |
| 8 | R***1 | Roller sliding arm assembly | |
| 9 | F***8 | SCREW M12X1,75X25 U5739 8.8 ZN | |
| 10 | F***9 | Nut | |
| 11 | F***8 | Screw | |
| 12 | F***2 | Bolt | |
| 13 | F***8 | SCREW M12X1,75X40 U5739 10.9ZN | |
| 14 | F***1 | NUT M20X2,5 D982 6 ZN | |
| 15 | R***0 | Bolt | |
| 16 | M***3 | Bearing | |
| 17 | R***0 | Soil scraper | |
| 18 | R***0 | Bolt | |
| 19 | R***0 | Roller support | |
| 20 | R***1 | Roller slinding support | |
| 21 | R***0 | Pin | |
| 22 | F***1 | GREASE NIPPLE M6X1 7663-A ZN | |
| 23 | F***6 | WASHER D12 U6592 ZN | |
| 24 | M***5 | Gasket | |
| 25 | F***4 | Bolt | |
| 26 | F***5 | U-bolt | |
| 27 | R***0 | Assembly support | |
| 28 | F***5 | Grower reinf. Washer | |
| 29 | F***0 | BOLT M12X30 | |
| 30 | F***9 | Screw | |
| 31 | F***2 | NORM.SELF-LOCKING NUT 6 GALVAN | |
| 32 | R***0 | Level indicator | |
| 33 | R***0 | Level roller | |
| 34 | R***0 | Blade support | |
| 35 | F***4 | Self-locking nut | |
| 36 | R***4 | Roller | |
| 37 | R***4 | Assembley guard | |
| 38 | R***2 | Roller | |
| 39 | R***2 | Support guard | |
| 40 | R***1 | Roller | |
| 41 | R***1 | Support guard |
