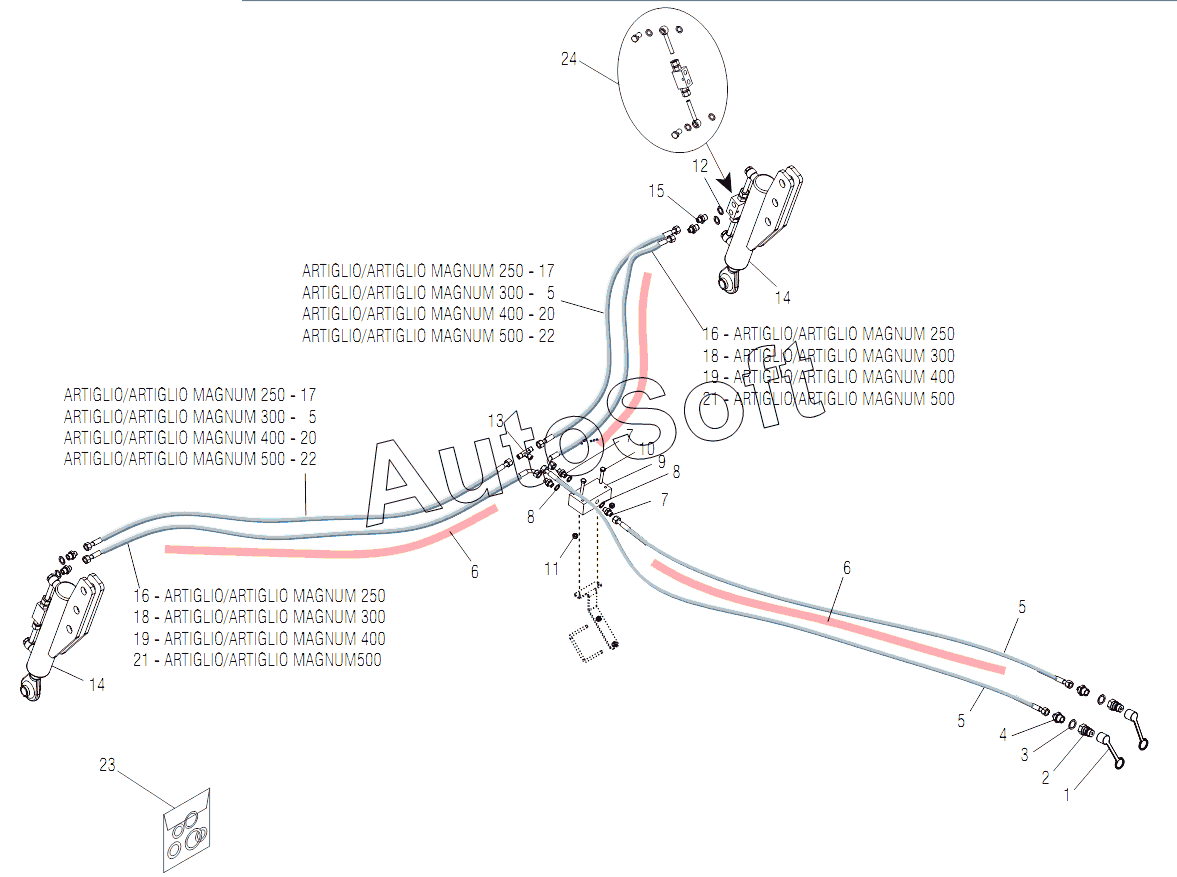

Каталог запасных частей к технике: Gaspardo ARTIGLIO (2014). ROLLER HYDRAULIC PLANT
/6.gif)
1
2
3
4
5
5
5
5
6
6
7
7
8
8
9
10
11
12
13
14
14
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***5 | COVER CONNECT F 1/2 RED | |
| 2 | F***5 | QUICK CONNECT MALE CONE 1/2 | |
| 3 | F***7 | COPPER WASHER 21X27X1,5 1/2 | |
| 4 | F***1 | NIPLE MM1/4-1/2 ZN | |
| 5 | R***0 | Pipe | |
| 6 | F***1 | Sheath | |
| 7 | F***6 | Niple | |
| 8 | F***2 | WASHER | |
| 9 | F***4 | Flow divisor | |
| 10 | F***6 | Bolt | |
| 11 | F***1 | Nut- tristop | |
| 12 | F***3 | Washer | |
| 13 | F***9 | MALE T-UNION 1/4 ZN | |
| 14 | R***2 | Cylinder | |
| 15 | F***0 | Nipple galv.cyl.male | |
| 16 | G***1 | Pipe | |
| 17 | R***1 | Tr | |
| 18 | G***1 | Pipe | |
| 19 | G***0 | PIPE 1/4-R2 C-F 1/4 M.3150 | |
| 20 | R***0 | Pipe | |
| 21 | G***0 | Pipe | |
| 22 | G***1 | Pipe | |
| 23 | F***1 | Seal kit | |
| 24 | F***8 | Kitcheck valves |
