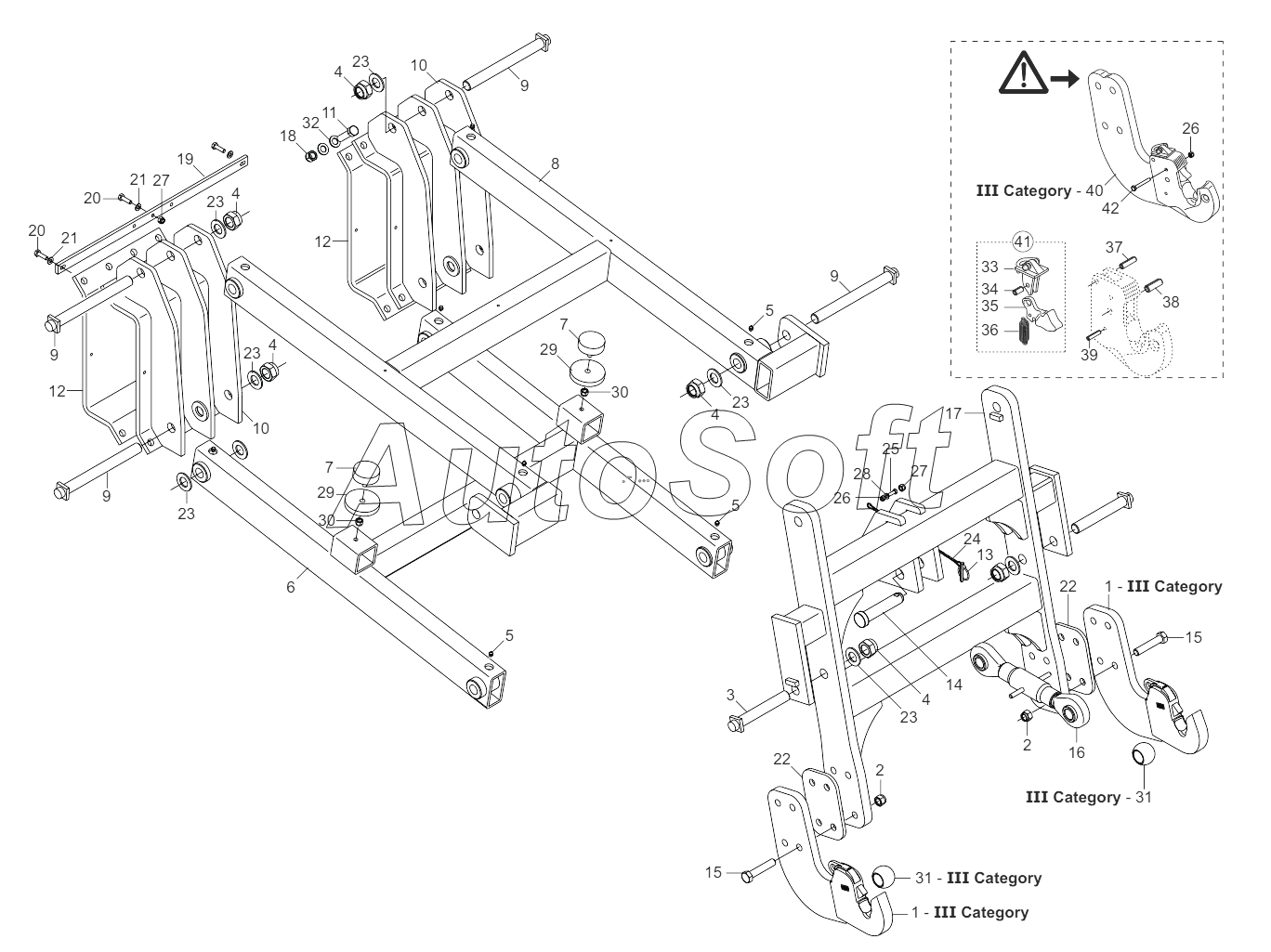

Каталог запасных частей к технике: Gaspardo Сеялка METRO (2014). SEED DRILL HITCH
/2.gif)
1
1
2
2
3
4
4
4
4
4
5
5
5
6
7
7
8
9
9
9
9
10
10
11
12
12
13
14
15
15
16
17
18
19
20
20
21
21
22
22
23
23
23
23
23
23
24
25
26
26
27
27
28
29
29
30
30
31
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R***2 | Attachment seeder | |
| 2 | F***1 | NUT M20X2,5 D982 6 ZN | |
| 3 | R***1 | Bolt | |
| 4 | F***7 | Nut | |
| 5 | F***1 | Grease nipple | |
| 6 | R***0 | Lower coupling frame | |
| 7 | F***9 | BUFFER-CYL. 75X25 M12 781103 | |
| 8 | R***0 | Higher coupling frame | |
| 9 | R***1 | Bolt | |
| 10 | R***1 | Clamp lifter assembly | |
| 11 | F***8 | Screw | |
| 12 | R***1 | Clamp lifter assembly | |
| 13 | F***7 | SNAP PIN D9 B/83 ZN | |
| 14 | F***4 | Bolt | |
| 15 | F***6 | Screw | |
| 16 | F***4 | Tie-rod | |
| 17 | R***1 | Coupling assembly | |
| 18 | F***8 | NUT M18X2,5 D982 8 ZN | |
| 19 | R***1 | Blade support pipe hydra. | |
| 20 | F***2 | BOLT 10X25 5739 8.G GALVANIZED | |
| 21 | F***4 | WASHER M10 10,5X20X2 U6592 ZN | |
| 22 | R***1 | Plate spacer | |
| 23 | F***8 | Washer | |
| 24 | G***1 | CHAIN WITH SPRING CATCH | |
| 25 | F***0 | BOLT M8X1,25X25 U5739 8.8 ZN | |
| 26 | F***4 | SELF LOCK.NUT M8X1,25 D982 8ZN | |
| 27 | F***6 | Nut | |
| 28 | F***8 | WASHER M8 8,4X24X2 U6593 ZN | |
| 29 | R***0 | Buffer plate spacer | |
| 30 | F***9 | Nut | |
| 31 | F***2 | Link ball | |
| 32 | F***2 | Washer | |
| 33 | F***3 | Lever hook rap. Inf. Cat.3 | |
| 34 | F***8 | Elastic pin | |
| 35 | F***4 | Hook tooth rap. Inf. Cat.3 | |
| 36 | F***5 | Arc carlig rapid inf. Cat.3 | |
| 37 | F***9 | Elastic pin | |
| 38 | F***0 | Elastic pin | |
| 39 | F***1 | Elastic pin | |
| 40 | R***2 | Attachment seeder | |
| 41 | F***2 | Kit rev. Quick fit.cat.3 | |
| 42 | F***2 | SCREW M8X1,25X50 U5737 8.8 ZN |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
