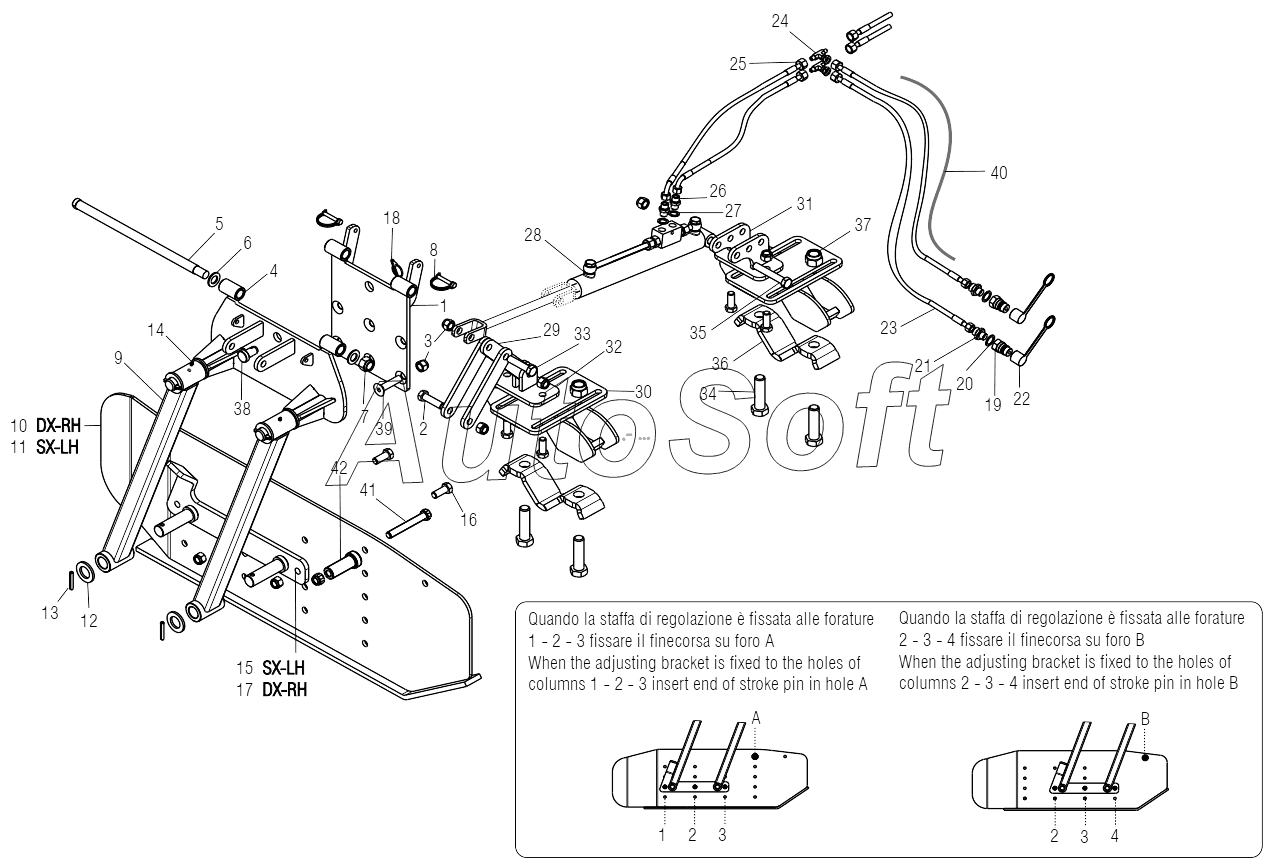

Каталог запасных частей к технике: Gaspardo ATTILA (2013). HYDROPNEUMATIC SIDE SHIELD
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | R***1 | Coupling plate | |
| 2 | F***6 | SCREW M16X2X60 U5737 8.8 ZN | |
| 3 | F***5 | Nut | |
| 4 | R***1 | Assembly lifting block | |
| 5 | R***1 | Bolt filet. | |
| 6 | F***5 | Plane washer | |
| 7 | F***2 | Nut | |
| 8 | F***2 | SAFETY PIN D.8X45 ZN | |
| 9 | R***1 | Overall limit support | |
| 10 | R***0 | Frame level plate rh | |
| 11 | R***0 | Frame level plate lh | |
| 12 | G***7 | Washer | |
| 13 | F***4 | Elastic pin | |
| 14 | F***8 | Sphere nipple | |
| 15 | R***0 | Coupl. Level plate support lh | |
| 16 | F***2 | SCREW M16X2X50 U5737 8.8 ZN | |
| 17 | R***0 | Coupl. Level plate support rh | |
| 18 | F***3 | Snap pin | |
| 19 | F***5 | QUICK CONNECT MALE CONE 1/2 | |
| 20 | F***7 | COPPER WASHER 21X27X1,5 1/2 | |
| 21 | F***1 | NIPLE MM1/4-1/2 ZN | |
| 22 | F***5 | COVER CONNECT F 1/2 RED | |
| 23 | R***0 | Pipe | |
| 24 | F***9 | MALE T-UNION 1/4 ZN | |
| 25 | G***7 | PIPE 1/4R2 C-F 1/4 L2000 HL/ID | |
| 26 | F***0 | Nipple galv.cyl.male | |
| 27 | F***0 | Copper washer | |
| 28 | R***0 | Cylinder | |
| 29 | R***0 | Hydraulic drive plate limiter | |
| 30 | R***0 | Cylinder mounting support | |
| 31 | R***0 | Cylinder mounting support | |
| 32 | R***0 | Cylinder mounting support | |
| 33 | F***0 | SCREW M16X2X70 U5737 8.8 ZN | |
| 34 | F***9 | Bolt | |
| 35 | F***5 | Bolt | |
| 36 | R***2 | Bracket tube | |
| 37 | F***4 | Self-locking nut | |
| 38 | R***0 | Bolt | |
| 39 | F***2 | Bolt | |
| 40 | F***3 | Sheath | |
| 41 | F***6 | Bolt | |
| 42 | R***0 | Bush |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
