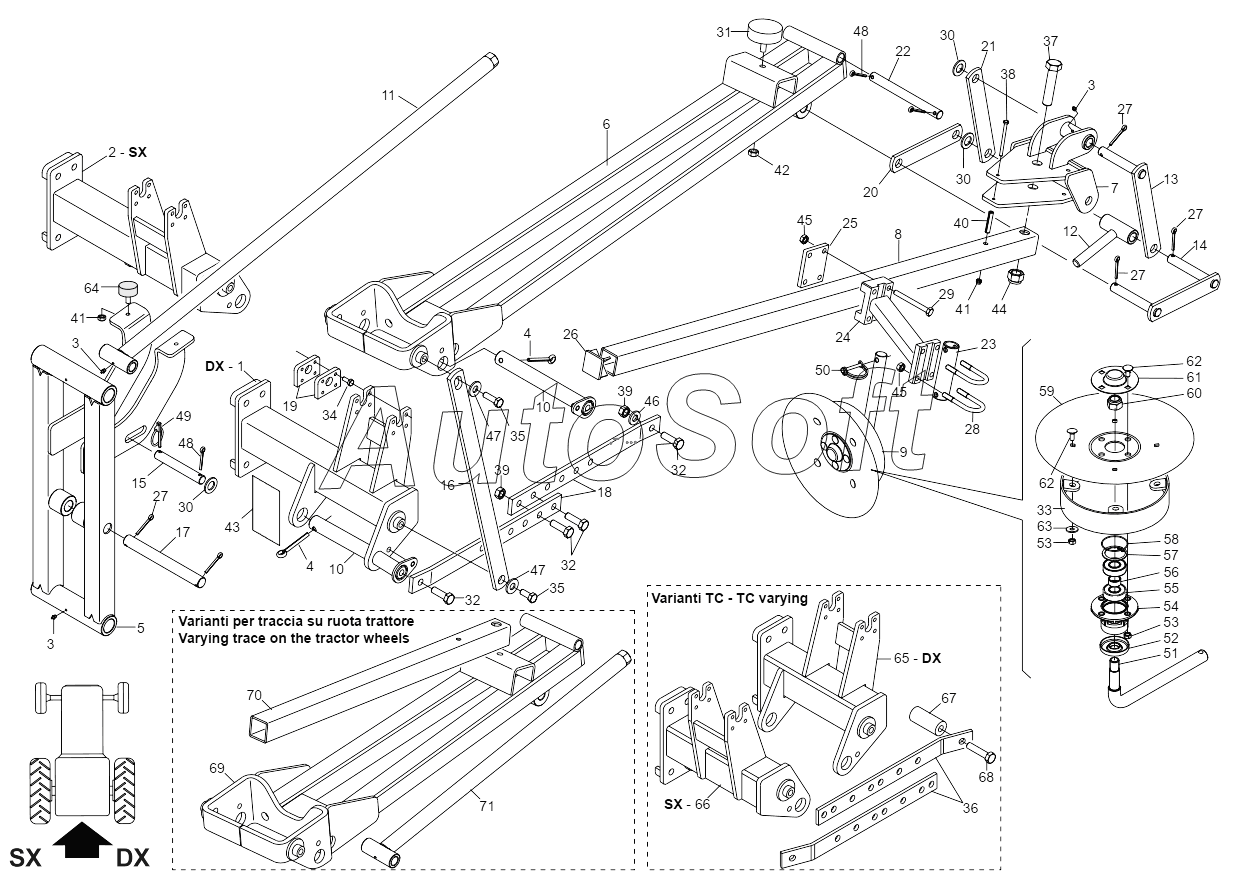

Каталог запасных частей к технике: Gaspardo Сеялка OLIMPIA, ORIETTA-C (2011). CUTTING MACHINE FOR FOLDABLE FRAME
45
45
53
53
52
51
50
49
48
48
47
47
46
54
44
43
42
41
41
40
39
39
38
37
63
71
70
69
68
67
66
65
64
36
62
62
61
60
59
58
57
56
55
10
10
18
17
16
15
14
13
12
11
19
9
8
7
6
5
4
4
3
3
3
2
27
27
27
27
35
35
34
33
32
32
32
31
30
30
30
29
28
1
26
25
24
23
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***3 | Right support long | |
| 2 | G***3 | Left support long | |
| 3 | F***1 | GREASE NIPPLE M6X1 7663-A ZN | |
| 4 | F***0 | Split pin | |
| 5 | G***1 | Press. Arm | |
| 6 | G***2 | 2.arm | |
| 7 | G***2 | Arm coupling | |
| 8 | G***1 | Third arm tube | |
| 9 | G***2 | ROWMARKET DISC D.320 ASSEMBLY | |
| 10 | G***0 | Rotation pin zn | |
| 11 | G***0 | Rotation tie rod | |
| 12 | G***0 | Tie rod adjustment | |
| 13 | G***0 | Upper rotation rod | |
| 14 | G***0 | Lower rotation rod | |
| 15 | G***0 | Galvanized pin | |
| 16 | G***2 | Rotary tie rod | |
| 17 | G***0 | Press. Pin | |
| 18 | G***0 | Rowmarker tie rod | |
| 19 | G***0 | Securing plate | |
| 20 | G***0 | Lower rotation rod | |
| 21 | G***0 | Upper rotation rod | |
| 22 | G***0 | Galvanized pin | |
| 23 | G***0 | DISC COUPLING SLEEVE | |
| 24 | G***0 | Disc ext. Support | |
| 25 | G***0 | STOP TEETH 90X70 -10 4F11 66X4 | |
| 26 | F***9 | Cap | |
| 27 | F***9 | SPLIT PIN 5X45 U1336 ZN | |
| 28 | F***5 | Cav.t. | |
| 29 | F***2 | Screw | |
| 30 | F***4 | Plane washer | |
| 31 | F***9 | BUFFER-CYL. 75X25 M12 781103 | |
| 32 | F***4 | Bolt | |
| 33 | G***0 | LIMITER DEPTH COUPLYNG | |
| 34 | F***6 | SCREW M8X1,25X20 U5739 8.8 ZN | |
| 35 | F***2 | SCREW M16X2X50 U5737 8.8 ZN | |
| 36 | G***0 | Row marker support tie rod | |
| 37 | F***2 | Screw | |
| 38 | F***6 | Bolt | |
| 39 | F***6 | NUT M14X2 | |
| 40 | F***7 | Pin | |
| 41 | F***4 | SELF LOCK.NUT M8X1,25 D982 8ZN | |
| 42 | F***8 | NUT M12X1,75 D980 8 ZN | |
| 43 | F***8 | Decalcom.cutute tools | |
| 44 | F***1 | NUT M20X2,5 D982 6 ZN | |
| 45 | F***0 | NUT M10X1,5 U5588 6.8 ZN | |
| 46 | G***2 | WASHER 32X4X15-5 | |
| 47 | G***0 | Washer | |
| 48 | F***6 | SPLIT PIN 5X25 1336 GALVAN. | |
| 49 | F***3 | Snap pin | |
| 50 | F***2 | SAFETY PIN D.8X45 ZN | |
| 51 | G***0 | ROWMAKER DISC-HOLDER PIN | |
| 52 | G***0 | Bushing | |
| 53 | F***4 | NUT M8X1,25 U5588 6.8 ZN | |
| 54 | G***0 | GALVAN. ROWMAKER DISK BEARING | |
| 55 | F***6 | BEARING D20 D47 B14 6204 2RSH | |
| 56 | G***0 | BUSHING 21X25X12 ZN | |
| 57 | F***0 | SEEGER RING 47X1,75 U7437 C70 | |
| 58 | F***6 | GASKET OR 033 DOWTY | |
| 59 | G***0 | ROW MARKER DISK D.320 | |
| 60 | F***8 | NUT M18X2,5 D982 8 ZN | |
| 61 | G***0 | GALVAN. BEARING CLOSURE | |
| 62 | F***0 | SCREW M8X1,25X20 U5732 4.6 ZN | |
| 63 | F***8 | WASHER M8 8,4X24X2 U6593 ZN | |
| 64 | G***0 | Buffer | |
| 65 | G***3 | Right support short | |
| 66 | G***3 | Left support short | |
| 67 | G***0 | Bushing | |
| 68 | F***8 | Screw | |
| 69 | G***2 | Second short arm | |
| 70 | G***1 | Third arm tube short | |
| 71 | G***2 | Rotary tie rod |
