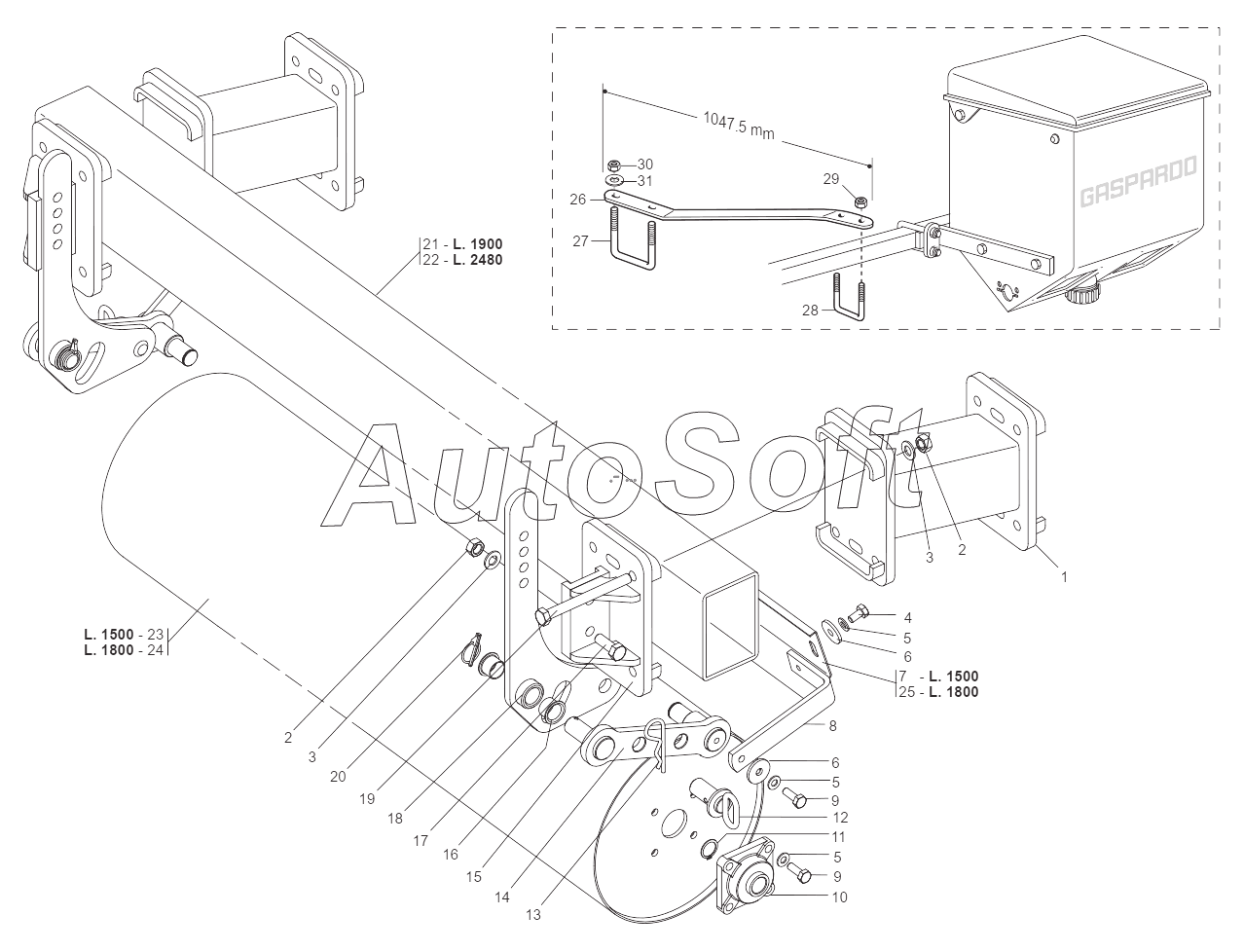

Каталог запасных частей к технике: Gaspardo Сеялка OLIMPIA, ORIETTA-C (2011). FRONT ROLLER
16
31
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
11
10
9
9
8
7
6
6
5
5
5
4
3
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***0 | Frame spacer ass. | |
| 2 | F***6 | NUT M14X2 | |
| 3 | F***8 | WAS.M14 15X28X2,5 U6592 ZB | |
| 4 | F***0 | BOLT M10X20 | |
| 5 | F***3 | WASHER D10 DIN 6798 D.INT.ZN | |
| 6 | G***9 | Washer | |
| 7 | G***0 | Soil scraper for roller | |
| 8 | G***0 | Roller soil scraper suppor | |
| 9 | F***6 | SCREW M10X1,5X30 5739 8.8 ZN | |
| 10 | F***7 | SUPPORT FY 25 TF | |
| 11 | F***1 | SEEGER RING E. 25X1,2 7435 C70 | |
| 12 | G***1 | Galvan. Pin block roller | |
| 13 | F***7 | Split pin | |
| 14 | G***0 | Roller support arm coupling | |
| 15 | G***0 | Roller coupling ass. | |
| 16 | F***9 | Collared bush | |
| 17 | F***8 | Screw | |
| 18 | G***0 | Roller support ass. | |
| 19 | F***3 | Screw | |
| 20 | F***3 | Snap pin | |
| 21 | G***0 | RECTANGULAR PIPE 150X100X1900 | |
| 22 | G***0 | RECTANGULAR PIPE 150X100X6X248 | |
| 23 | G***0 | Roller | |
| 24 | G***0 | Roller | |
| 25 | G***0 | Soil scraper for roller | |
| 26 | G***0 | Tirante barra micro rullo ant. | |
| 27 | F***0 | FLANGE U M14X2X50 96X119 ZN | |
| 28 | F***6 | DISK SUPPORT.ELEMENT U BOLT SV | |
| 29 | F***0 | NUT M10X1,5 U5588 6.8 ZN | |
| 30 | F***6 | NUT M14X2 | |
| 31 | G***2 | WASHER 32X4X15-5 |
