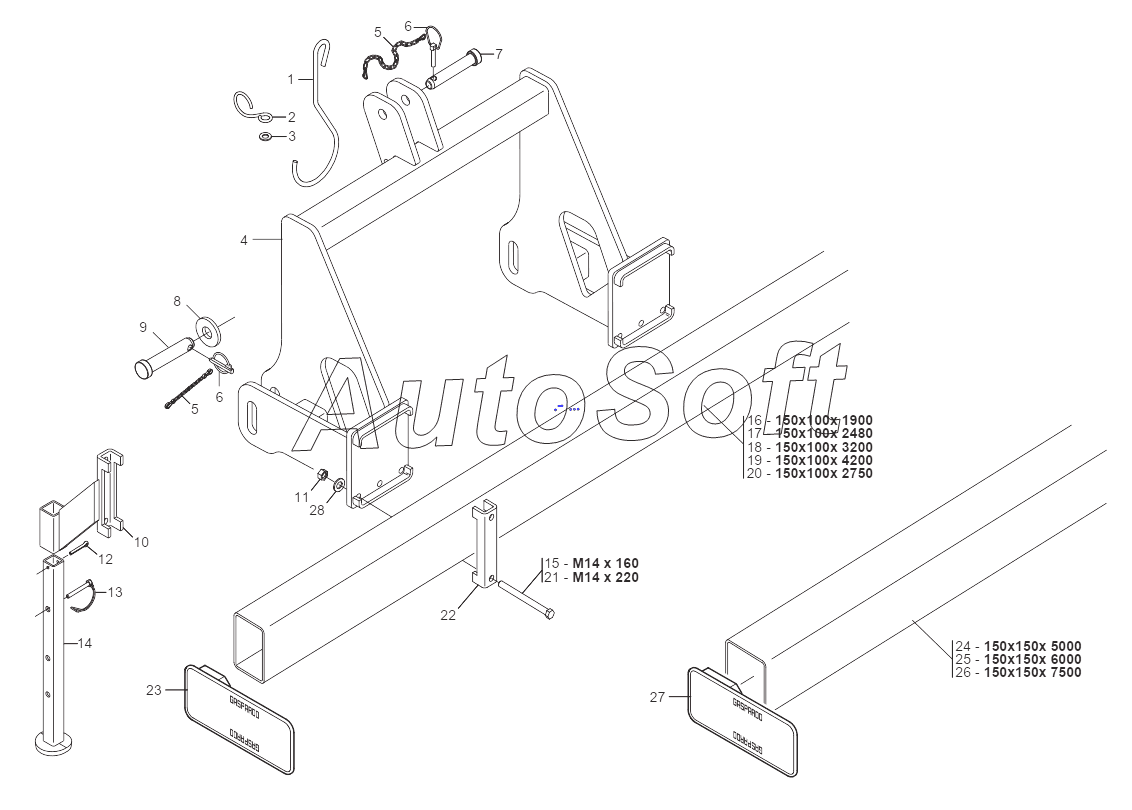

Каталог запасных частей к технике: Gaspardo Сеялка OLIMPIA, ORIETTA-C (2011). FRAME
15
28
27
26
25
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***0 | SHAFT HOOK | |
| 2 | G***4 | SPEC SPRING- ZN ADD. SEEDER SP | |
| 3 | F***8 | WAS.M14 15X28X2,5 U6592 ZB | |
| 4 | G***2 | ASS.TERZO PUNTO 2 CATEGORIA | |
| 5 | G***1 | CHAIN WITH SPRING CATCH | |
| 6 | F***7 | SNAP PIN D9 B/83 ZN | |
| 7 | F***3 | Pin | |
| 8 | G***0 | WASHER 70X8X28-5 | |
| 9 | F***6 | Bolt | |
| 10 | G***1 | PROP SUPPORT | |
| 11 | F***6 | NUT M14X2 | |
| 12 | F***6 | PIN 6X45 U1336 ZN | |
| 13 | F***4 | PIN D12 L70 ZN | |
| 14 | G***2 | Prop | |
| 15 | F***5 | SCREW M14X160 5737 8.G | |
| 16 | G***0 | RECTANGULAR PIPE 150X100X1900 | |
| 17 | G***0 | RECTANGULAR PIPE 150X100X6X248 | |
| 18 | G***0 | Frame pipe | |
| 19 | G***0 | RECTANGULAR PIPE 150X100X4200 | |
| 20 | G***0 | RECTANGULAR PIPE 150X100X6X275 | |
| 21 | F***6 | SCREW M14X2X220 U5737 8.8 BR | |
| 22 | G***1 | STRIKER | |
| 23 | G***0 | COMPL. FRAME PLUG 150X100 B319 | |
| 24 | G***0 | FIXED FRAME PIPE 150X5000 | |
| 25 | G***0 | FIXED FRAME PIPE 150X6000 | |
| 26 | G***0 | Fixed frame pipe | |
| 27 | G***0 | CAP FOR FRAME 150 | |
| 28 | G***2 | WASHER 32X4X15-5 |
